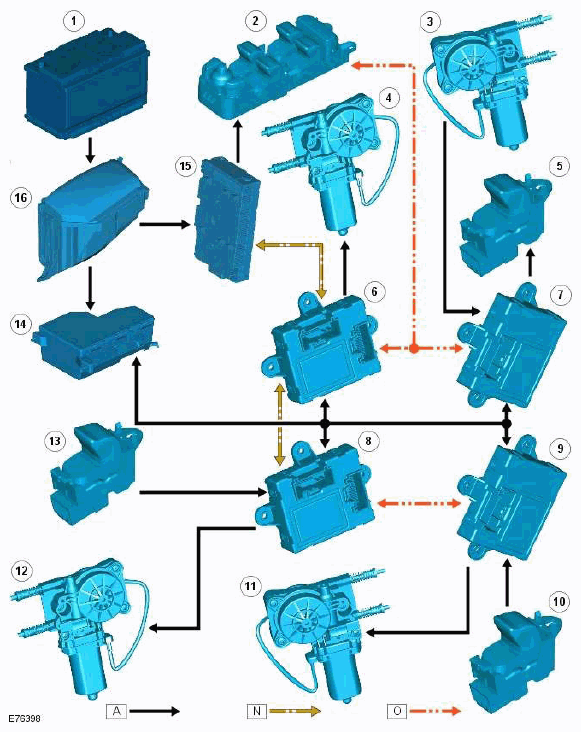

Control Diagram
NOTE:
A
= Hardwired; N
= Medium speed Controller Area Network (CAN) bus; O
= LIN bus
| ITEM | DESCRIPTION |
|---|---|
| 1 | Battery |
| 2 | Driver door switch pack |
| 3 | Rear door glass motor |
| 4 | Driver door glass motor |
| 5 | Rear door window lift switch |
| 6 | Driver door module |
| 7 | Rear door module |
| 8 | Passenger door module |
| 9 | Rear door module |
| 10 | Rear door window lift switch |
| 11 | Rear door glass motor |
| 12 | Passenger door glass motor |
| 13 | Passenger door window lift switch |
| 14 | AJB |
| 15 | CJB |
| 16 | Battery Junction Box (BJB) |
