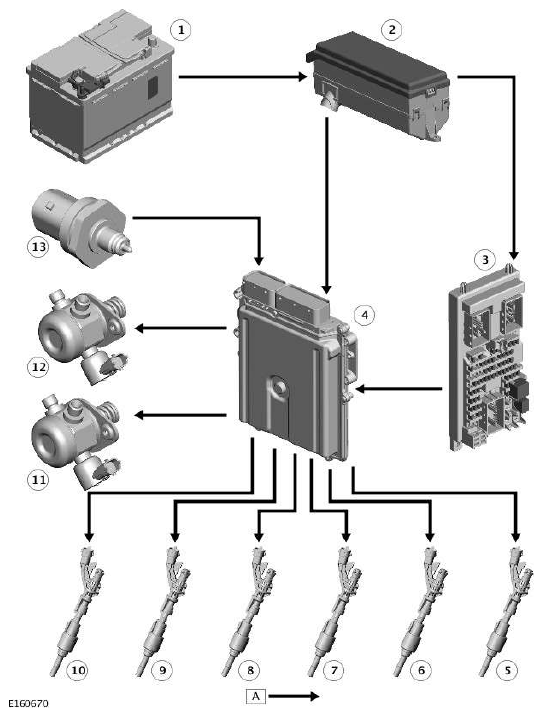

Control Diagram
NOTE:
A
= Hardwired.
| ITEM | DESCRIPTION |
|---|---|
| 1 | Battery |
| 2 | Engine Junction Box (EJB) |
| 3 | Central Junction Box (CJB) |
| 4 | Engine Control Module (ECM) |
| 5 | No. 1 Fuel injector |
| 6 | No. 2 Fuel injector |
| 7 | No. 3 Fuel injector |
| 8 | No. 4 Fuel injector |
| 9 | No. 5 Fuel injector |
| 10 | No. 6 Fuel injector |
| 11 | No. 1 High Pressure (HP) fuel pump |
| 12 | No. 2 High Pressure (HP) fuel pump |
| 13 | Fuel Rail Pressure and Temperature (FRPT) sensor |
