Fuel Charging & Controls - GTDI 2.0L Petrol -- LR2/L359
>>
Fuel Charging And Controls - GTDI 2.0L Petrol
>>
SYSTEM OPERATION AND COMPONENT DESCRIPTION (GTDi 2.0L PETROL)
>>
Description And Operation
>>

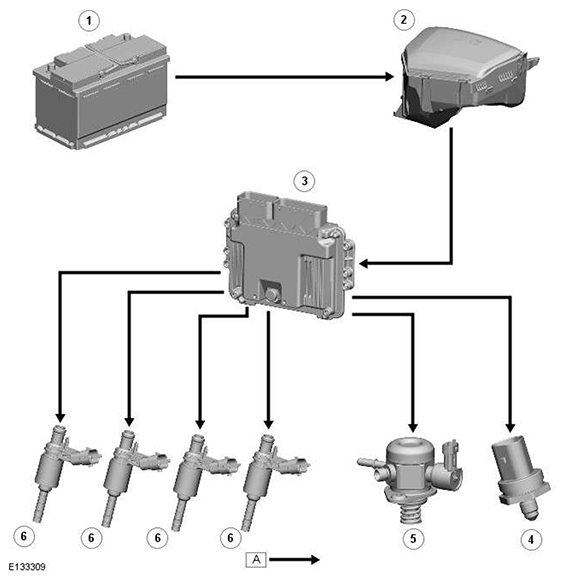

Control Diagram
Control Diagram
NOTE:
A
= Hardwired
ITEM
DESCRIPTION
1
Battery
2
Battery Junction Box (BJB)
3
Engine Control Module (ECM)
4
Fuel rail pressure sensor
5
High pressure fuel pump
6
Fuel injector (4 off)
