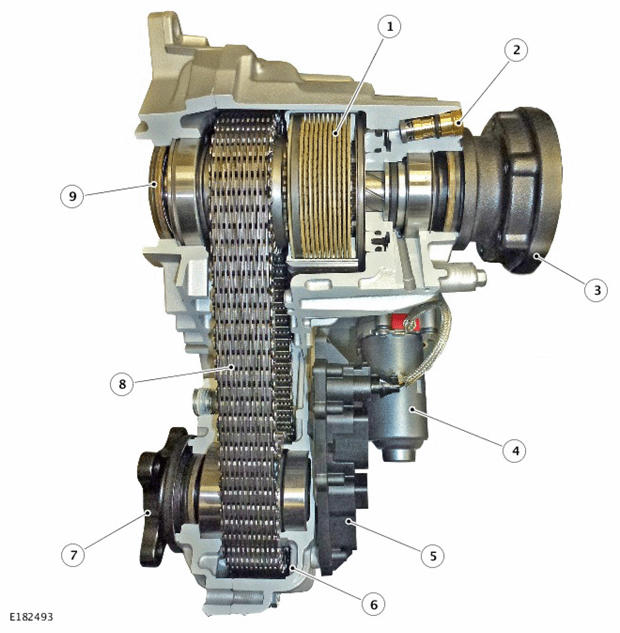

Transfer case internals
WARNING: This page is about a different car, the 2018 Jaguar XF and 2017 Jaguar XF. However, it is still accessible from the selected car via links, so may be relevant.
| ITEM |
DESCRIPTION |
| 1 |
Multiplate clutch |
| 2 |
Bleed valve |
| 3 |
Output flange rear driveshaft |
| 4 |
Electro-hydraulic actuator |
| 5 |
Transfer case control module (TCCM) |
| 6 |
Lower sump - lubrication fluid |
| 7 |
Output flange front driveshaft |
| 8 |
Drive chain |
| 9 |
Transmission input |
