Component Location
WARNING: This page is about a different car, the 2018 Jaguar XF and 2017 Jaguar XF. However, it is still accessible from the selected car via links, so may be relevant.

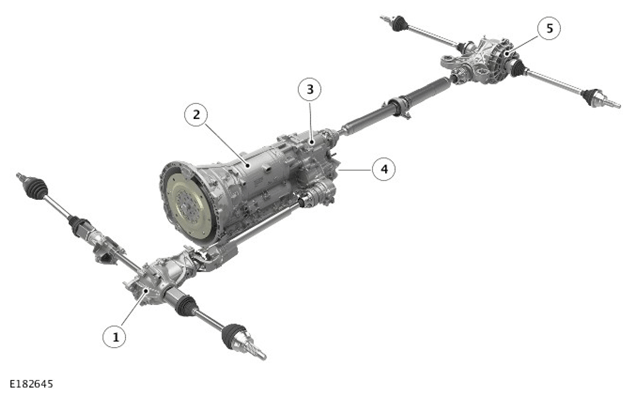

| ITEM |
DESCRIPTION |
| 1 |
Front differential |
| 2 |
Transmission |
| 3 |
Transfer case |
| 4 |
Transfer case control module |
| 5 |
Rear differential |

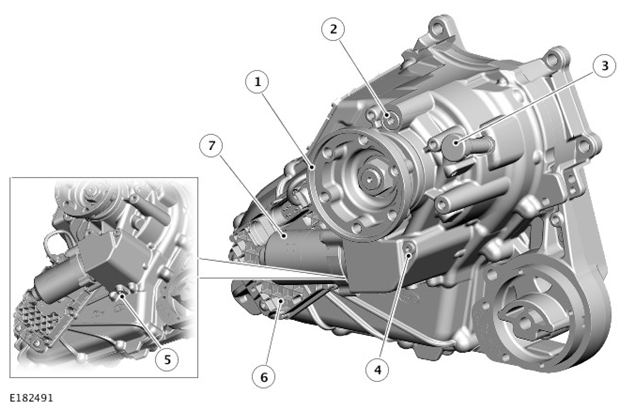

| ITEM |
DESCRIPTION |
| 1 |
Output flange rear driveshaft |
| 2 |
Bleed valve |
| 3 |
Breather |
| 4 |
Fill/level plug (upper sump) |
| 5 |
Drain plug (upper sump) |
| 6 |
Transfer case control module (TCCM) |
| 7 |
Electro-hydraulic actuator |

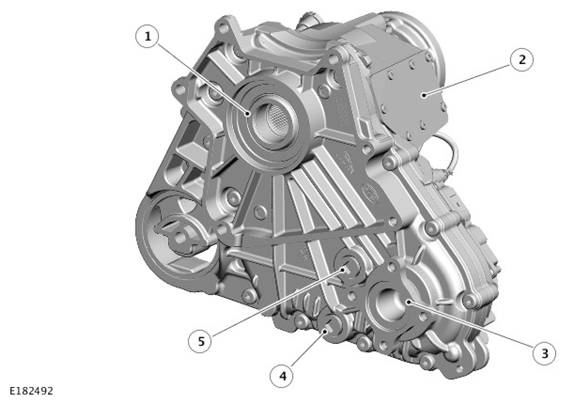

| ITEM |
DESCRIPTION |
| 1 |
Transmission input |
| 2 |
Cover |
| 3 |
Output front driveshaft |
| 4 |
Drain plug (lower sump) |
| 5 |
Fill/level plug (lower sump) |
