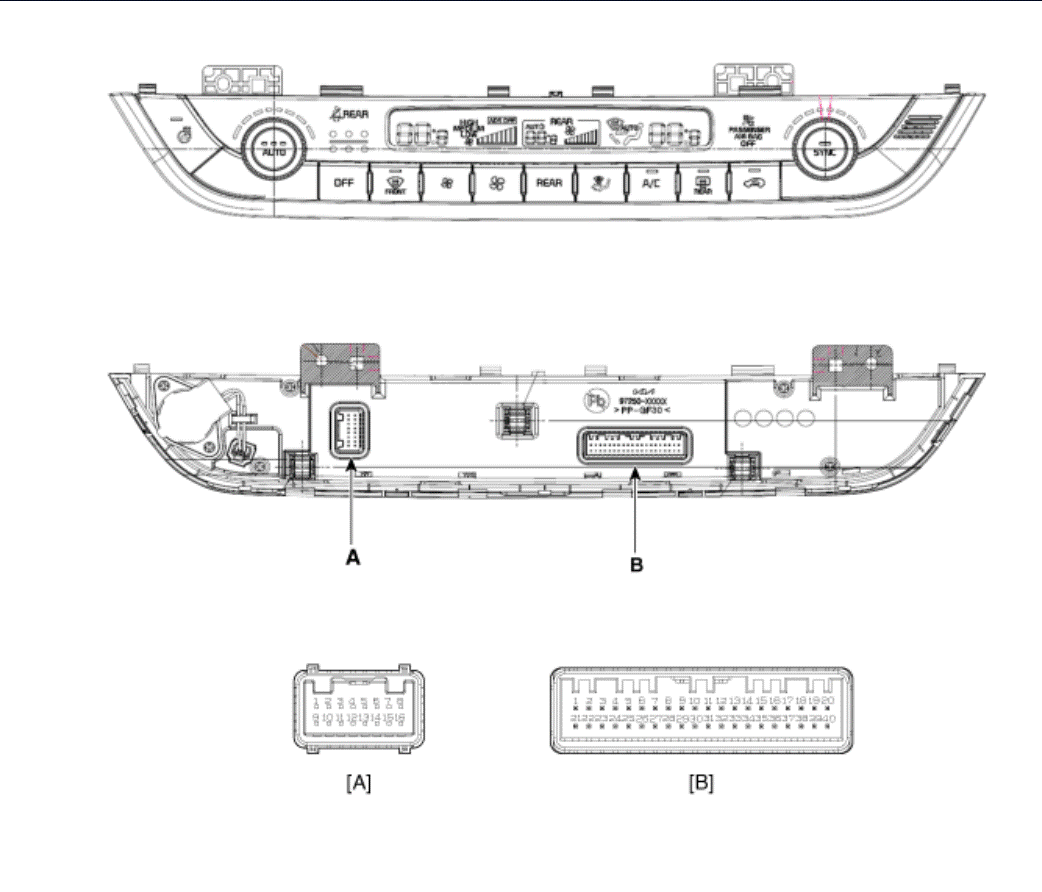

[Front - Auto]
| Pin | Function | |
|---|---|---|
| Connector A | Connector B | |
| 1 | Battery (+) | Passenger temperature actuator (Feedback) |
| 2 | Low DC-DC converter (Audio) | Passenger temperature actuator (Cool) |
| 3 | ILL (+) | Passenger temperature actuator (Warm) |
| 4 | Sensor ground (Driver temperature actuator) (Passenger temperature actuator) (Intake actuator) (Front mode actuator) (Auto defogger actuator) (Auto defogger sensor) (Auto light & photo sensor) |
Auto defogger actuator (Feedback) |
| 5 | Front mode actuator (Feedback) | Auto defogger actuator (Open) |
| 6 | Driver Temperature actuator (Feedback) | Auto defogger actuator (Close) |
| 7 | Intake actuator (Feedback) | - |
| 8 | Evaporator sensor (+) | Steering wheel heat switch |
| 9 | Ambient temperature sensor (+) | Steering wheel heat indicator |
| 10 | Front mode actuator (Vent) | PTC heater relay 2 |
| 11 | Front mode actuator (Def) | PTC heater relay 1 |
| 12 | Temperature actuator (Cool) | Auto defogger sensor (SDA) |
| 13 | Temperature actuator (Warm) | Auto defogger sensor (SCL) |
| 14 | Intake actuator (Fresh) | Auto defogger sensor (Glass temp) |
| 15 | Intake actuator (Recirculation) | SRS control module |
| 16 | Rear defog indicator (Heated outside mirror) |
PAB IGN1 |
| 17 | Rear defog switch input | - |
| 18 | Auto light & photo sensor (LH (-)) | - |
| 19 | Auto light & photo sensor (RH (-)) | - |
| 20 | ILL (-) | - |
| 21 | IG 2 | - |
| 22 | IG 1 | - |
| 23 | Blower motor (+) | - |
| 24 | SBR & Rear symbol signal | - |
| 25 | 2-Row seat belt IND (Left) | - |
| 26 | 2-Row seat belt IND (Center) | - |
| 27 | 2-Row seat belt IND (Right) | - |
| 28 | 3-Row seat belt IND (Left) | - |
| 29 | 3-Row seat belt IND (Center) | - |
| 30 | 3-Row seat belt IND (Right) | - |
| 31 | Instrument cluster (Detent out (+)) | - |
| 32 | LIN BUS (Rear A/C control module) | - |
| 33 | P-CAN (High) | - |
| 34 | P-CAN (Low) | - |
| 35 | Front FET (Drain) | - |
| 36 | Front FET (Gate) | - |
| 37 | Electronic A/C compressor (+) | - |
| 38 | Electronic A/C compressor (-) | - |
| 39 | Sensor ground (Driver temperature actuator) (Passenger temperature actuator) (Intake actuator) (Front mode actuator) (Auto defogger actuator) (Auto defogger sensor) (Auto light & photo sensor) |
- |
| 40 | Ground | - |
