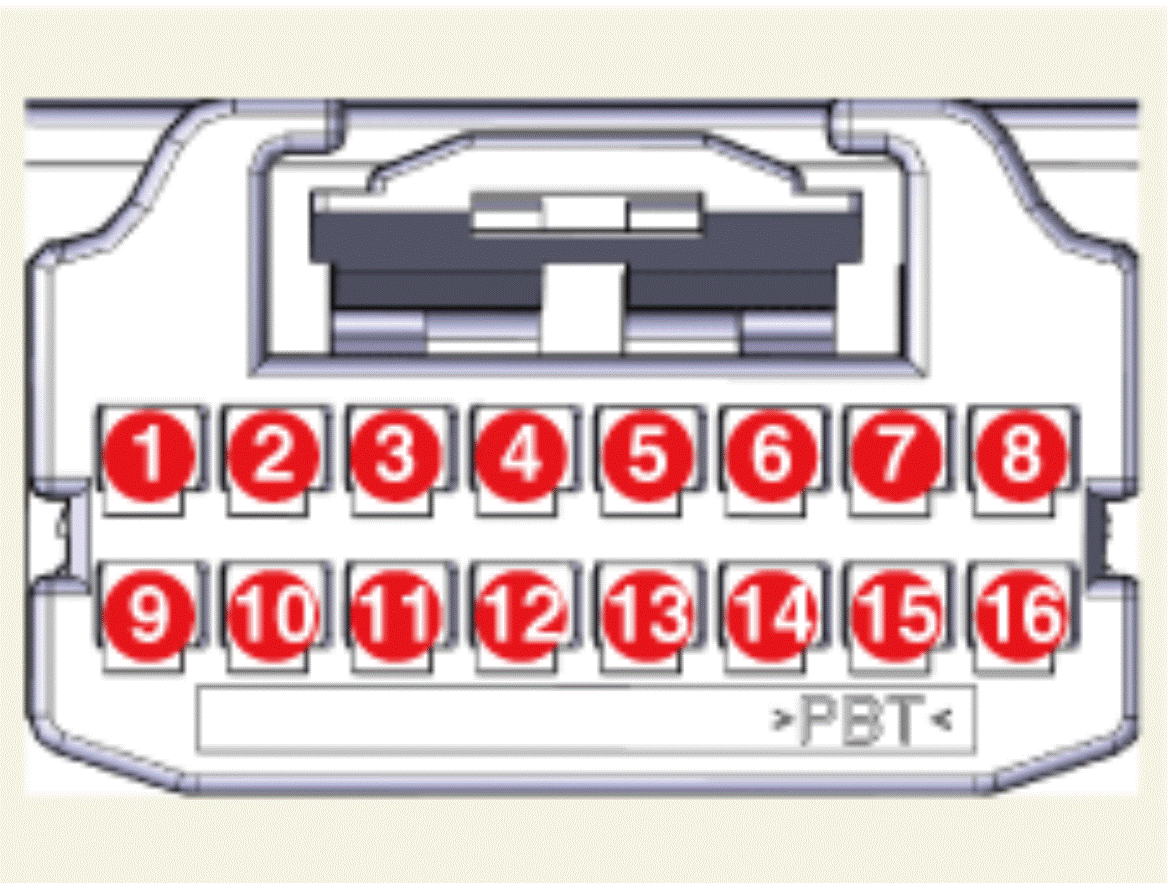

Connector and Terminal Function
| Terminal | Function |
|---|---|
| 1 | Front wiper back-up switch signal |
| 2 | Front wiper switch back-up signal (Low) |
| 3 | - |
| 4 | Rear washer motor switch signal |
| 5 | Turn signal lamp switch signal (RH) |
| 6 | Front washer motor switch signal |
| 7 | Front wiper INT volume switch signal |
| 8 | Fuse-washer |
| 9 | Ground |
| 10 | Fog lamp switch input |
| 11 | Ground (Wiper and Light) |
| 12 | Turn signal lamp switch signal (LH) |
| 13 | Headlamp Hi switch in |
| 14 | Light switch signal |
| 15 | Headlamp low back up switch |
| 16 | Rear wiper switch signal |
