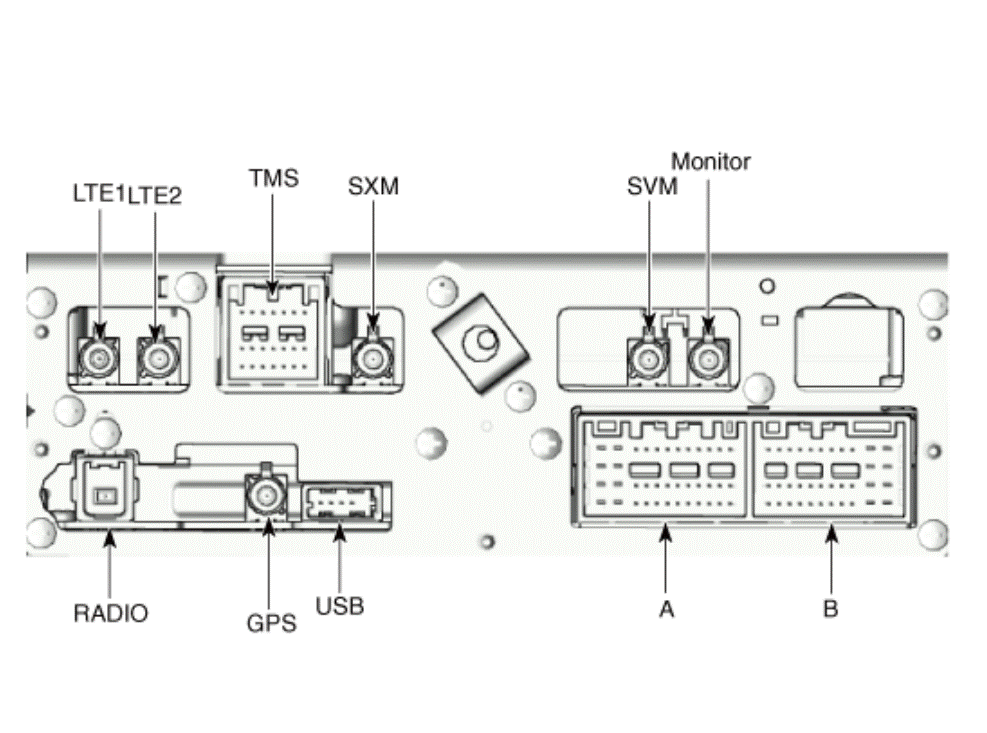

AVNT Head Unit

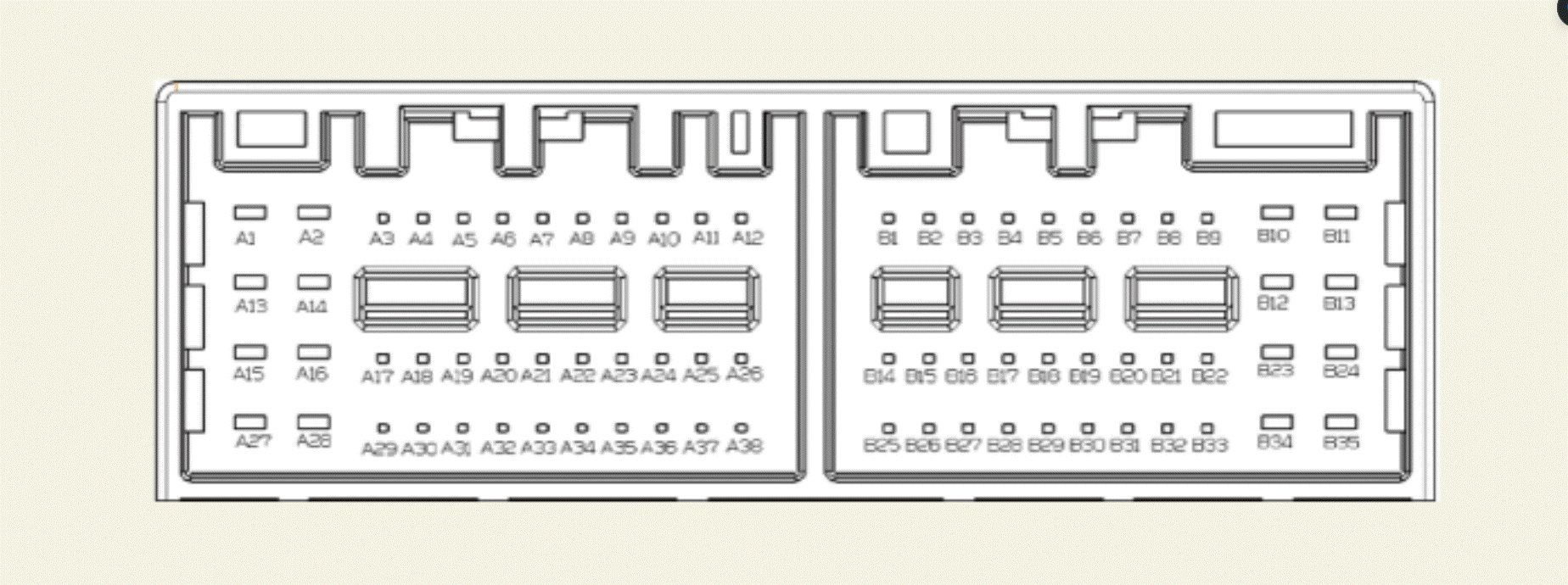

| Pin | Connector A | Connector B |
|---|---|---|
| 1 | [Without AMP] Rear door speaker LH (+) |
MIC RH (+) |
| 2 | [Without AMP] Rear door speaker LH (-) |
MIC LH (+) |
| 3 | AMP navigation voice (+) | - |
| 4 | AMP SPDIF out (+) | - |
| 5 | Reset | Roof antenna (B+) |
| 6 | Rear view camera power | Illumination (+) |
| 7 | Rear view camera video in | M-CAN (High) |
| 8 | - | - |
| 9 | - | - |
| 10 | - | Low DC-DC converter |
| 11 | DTC | Low DC-DC converter |
| 12 | Steering wheel remote controller LH | Ground |
| 13 | [Without AMP] Driver door speaker (+) Driver door tweeter speaker (+) |
Ground |
| 14 | [Without AMP] Driver door speaker (-) Driver door tweeter speaker (-) |
MIC RH (-) |
| 15 | [Without AMP] Passenger door speaker (-) Passenger door tweeter speaker (-) |
MIC LH (+) |
| 16 | [Without AMP] Passenger door speaker (+) Passenger door tweeter speaker (+) |
- |
| 17 | [With AMP] AMP navigation voice (-) |
- |
| 18 | [With AMP] AMP SPDIF out (-) |
- |
| 19 | [With AMP] AMP SPDIF ground |
Illumination (-) |
| 20 | Rear view camera ground | M-CAN (Low) |
| 21 | Rear view camera video ground | - |
| 22 | - | Low DC-DC converter |
| 23 | - | Keyboard power |
| 24 | - | Monitor power |
| 25 | - | - |
| 26 | Steering wheel remote controller ground | - |
| 27 | [Without AMP] Rear door speaker LH (-) |
- |
| 28 | [Without AMP] Rear door speaker LH (+) |
- |
| 29 | - | - |
| 30 | - | - |
| 31 | - | - |
| 32 | Ground | - |
| 33 | Rear view camera shield | IGN 1 |
| 34 | - | Keyboard ground |
| 35 | - | Monitor ground |
| 36 | - | |
| 37 | - | |
| 38 | Vehicle speed | |

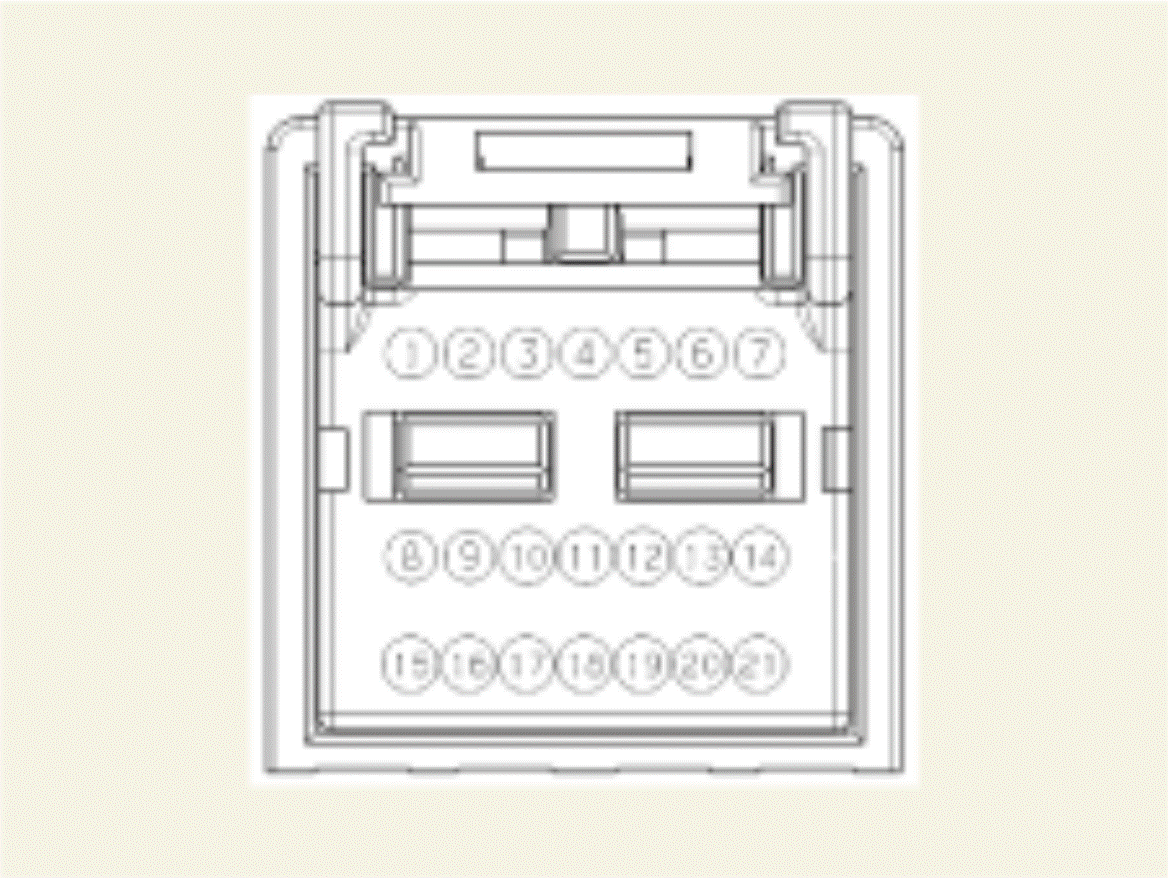

| Pin | TMS Connector |
|---|---|
| 1 | - |
| 2 | I-CAN (High) |
| 3 | - |
| 4 | - |
| 5 | - |
| 6 | - |
| 7 | - |
| 8 | - |
| 9 | I-CAN (Low) |
| 10 | - |
| 11 | - |
| 12 | - |
| 13 | - |
| 14 | - |
| 15 | - |
| 16 | TMU Switch (MTS Key) |
| 17 | - |
| 18 | - |
| 19 | - |
| 20 | - |
| 21 | - |
