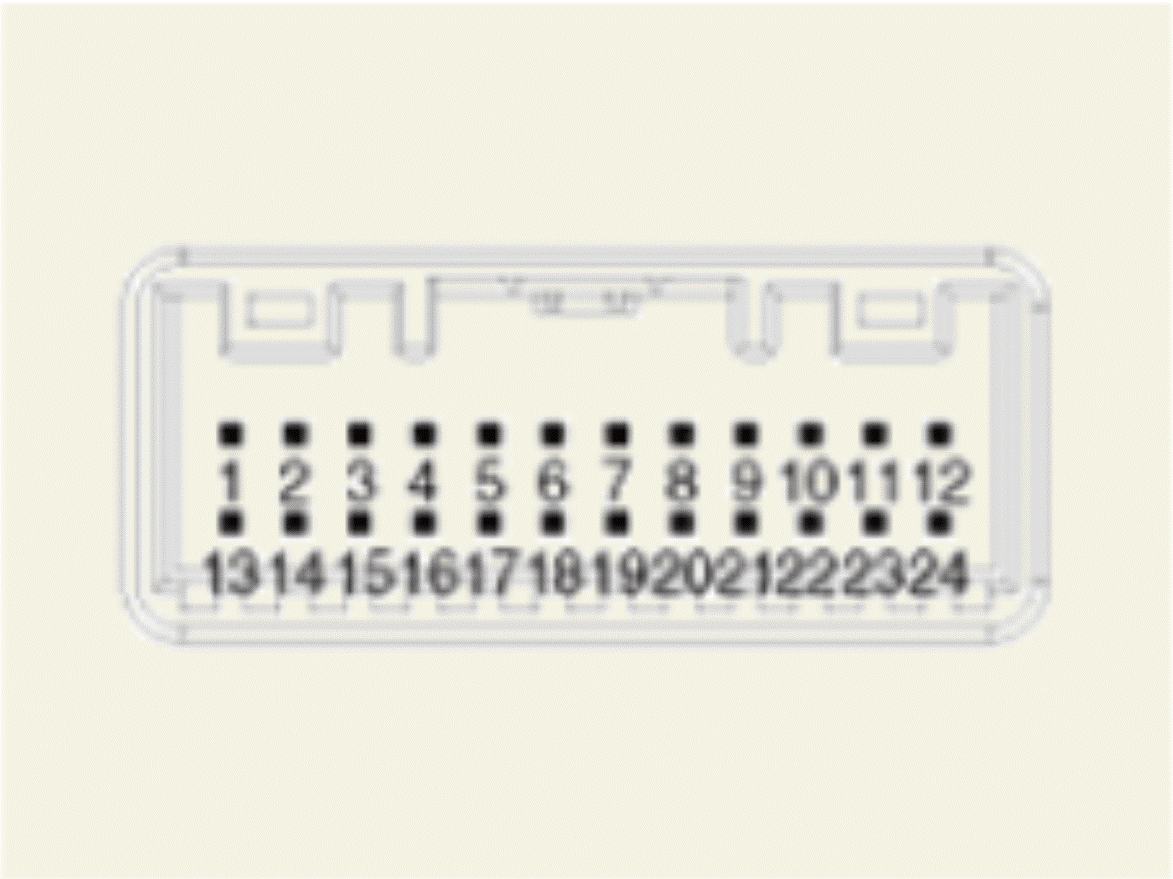

Connector And Terminal Function
| Connector | Terminal | Function |
|---|---|---|
| 1 | IG 1 | |
| 2 | Illumination (+) | |
| 3 | - | |
| 4 | Auto hold signal | |
| 5 | - | |
| 6 | PDW signal | |
| 7 | SVM/RVM signal | |
| 8 | ISG signal | |
| 9 | - | |
| 10 | ISG indicator | |
| 11 | PDW indicator | |
| 12 | SVM indicator | |
| 13 | EPB switch 1 | |
| 14 | EPB switch 2 | |
| 15 | EPB switch 3 | |
| 16 | EPB switch 4 | |
| 17 | - | |
| 18 | - | |
| 19 | - | |
| 20 | - | |
| 21 | Instrument cluster (Detent out (+)) | |
| 22 | - | |
| 23 | Illumination (-) | |
| 24 | Ground |
