Injector Inspection
WARNING: This page is about a different variant/trim than selected.
| Inspection Condition | (+) Probe | (-) Probe | Reference | ||
|---|---|---|---|---|---|
| Connector | Terminal | Connector | Terminal | ||
|

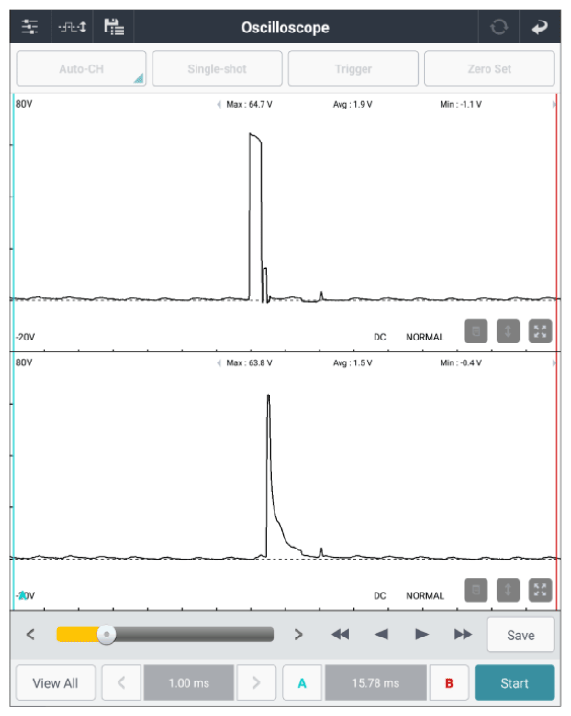

MPI injector connector | 2 (+) | Chassis ground | - | Fig.1 |
| MPI injector connector | 1 (-) | ||||

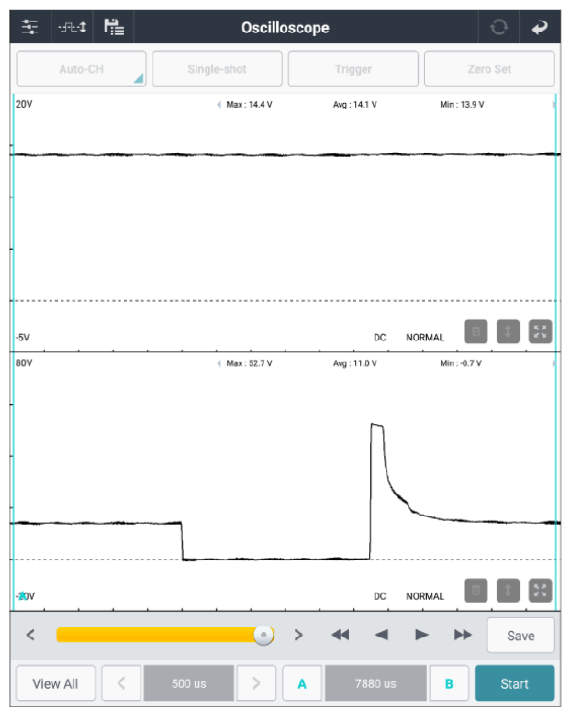

| GDI injector connector | 2 (+) | Chassis ground | - | Fig.2 | |
| GDI injector connector | 1 (-) | ||||
Good
- Go to "WIRING INSPECTION " procedure.
No Good
- Repair as necessary and go to "VERIFICATION OF REPAIR " procedure.
