Circuit Inspection
| Inspection Condition | (+) Probe | (-) Probe | Specification | ||
|---|---|---|---|---|---|
| Connector | Terminal | Connector | Terminal | ||
|

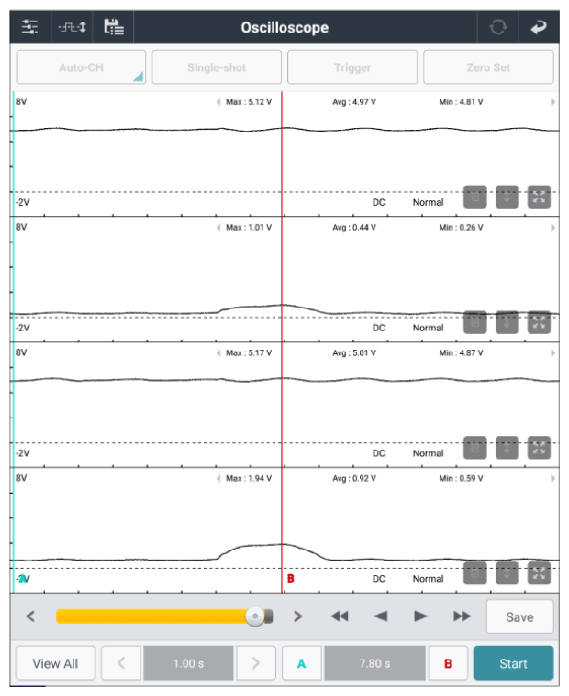

Brake pedal module connector | 6 (PDF power) | Brake pedal module connector | 1 (PDF signal) | Fig.1 |
| Brake pedal module connector | 5 (PDT power) | Brake pedal module connector | 3 (PDT signal) | ||
|
Brake pedal module connector | 4 (PDT ground) | IEB module connector | 31 (PDT ground) | Approx. below 1Ω |
| Brake pedal module connector | 2 (PDF ground) | IEB module connector | 10 (PDF ground) | Approx. below 1Ω | |
| Brake pedal module connector | 3 (PDT signal) | IEB module connector | 22 (PDT signal) | Approx. below 1Ω | |
| Brake pedal module connector | 1 (PDF signal) | IEB module connector | 23 (PDF signal) | Approx. below 1Ω | |
| Brake pedal module connector | 3 (PDT signal) | Brake pedal module connector | 1 (PDF signal) | ∞ (infinity)Ω | |
| Brake pedal module connector | 3 (PDT signal) | Brake pedal module connector | 5 (PDT power) | ∞ (infinity)Ω | |
| Brake pedal module connector | 3 (PDT signal) | Brake pedal module connector | 6 (PDF power) | ∞ (infinity)Ω | |
| Brake pedal module connector | 1 (PDF signal) | Brake pedal module connector | 5 (PDT power) | ∞ (infinity)Ω | |
| Brake pedal module connector | 1 (PDF signal) | Brake pedal module connector | 6 (PDF power) | ∞ (infinity)Ω | |
| Brake pedal module connector | 3 (PDT signal) | Chassis ground | - | ∞ (infinity)Ω | |
| Brake pedal module connector | 1 (PDF signal) | Chassis ground | - | ∞ (infinity)Ω | |
Good
- Go to "COMPONENT INSPECTION " procedure.
No Good
- Repair open or short in circuit and then Go to "Verification Of Repair " procedure.
