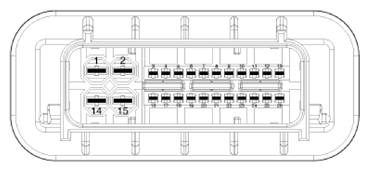

Connector And Terminal Function
WARNING: This page is about a different variant/trim than selected.
| Pin | Function |
|---|---|
| 1 | Ground 2 (Power) |
| 2 | Ground 1 (Power) |
| 3 | - |
| 4 | Paddle shift "Up" |
| 5 | Paddle shift "Down" |
| 6 | Inhibitor switch signal "R" |
| 7 | Inhibitor switch signal "N" |
| 8 | Inhibitor switch signal "D" |
| 9 | Inhibitor switch signal "P" |
| 10 | - |
| 11 | Ignition voltage |
| 12 | Input speed sensor signal 2 (Even) |
| 13 | Input speed sensor power 2 (9 V) |
| 14 | Battery power 2 (Motor) |
| 15 | Battery power 1 (Motor) |
| 16 | Battery voltage (Low Power) |
| 17 | P-CAN 1 Low |
| 18 | P-CAN 1 High |
| 19 | Local-DCT 1 Low |
| 20 | Local-DCT 1 High |
| 21 | Local-DCT 2 Low |
| 22 | Local-DCT 2 High |
| 23 | PT-Local 1 Low |
| 24 | PT-Local 2 Low |
| 25 | Input speed sensor signal 1 (Odd) |
| 26 | Input speed sensor power 1 (9 V) |
