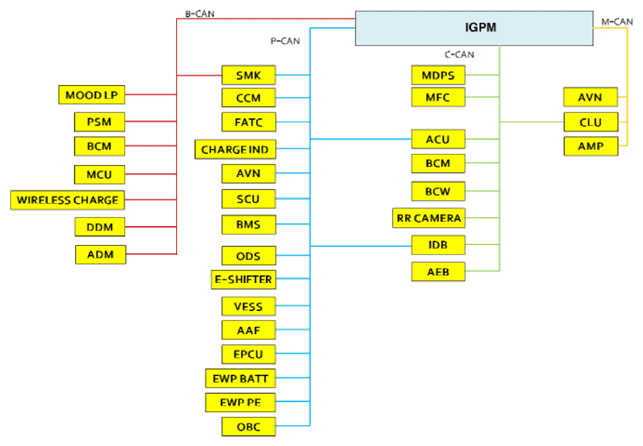

Communication Network Diagram

G13375302Courtesy of KIA MOTORS AMERICA, INC.
Abbreviation Explanation
AAF Active Air Flap
ACU Airbag Control Unit
ADM Assist Door Module
AEB Autonomous Emergency Braking
AMP Amplifier
AVN Head Unit (Audio/AVN)
B-CAN Body Controller Area Network
BCM Body Control Module
BCW Blind Spot-collision Warning
BMS Battery Management System
C-CAN Chassis Controller Area Network
CHARGE IND Charge Indicator
CLU Cluster Module
DDM Driver Door Module
EPCU Electronic Power Control Unit
EWP BATT Electronic Water Pump Battery
FATC Full Auto Temperature Control
IGPM Integrated Gateway & Power control Module
M-CAN Multi media Controller Area Network
MCU Motor Control Unit
MDPS Motor Driven Power Steering
MFC Multi Function Camera
MOOD LP Mood Lamp
P-CAN Powertrain Controller Area Network
PSM Power Seat Module
OBC On-Board Battery Chargers
ODS Occupant Detecting System
SMK Smart Key Unit
VESS Virtual Engine Sound System
