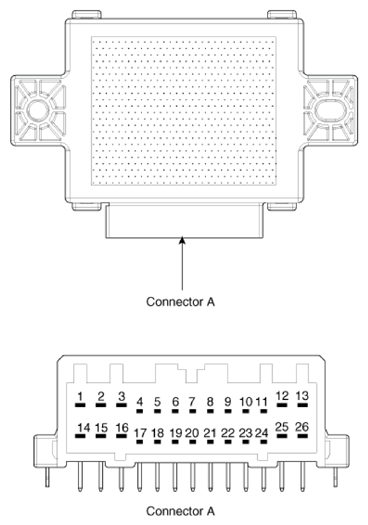

Front Seat
| No. | Connector A |
|---|---|
| 1 | Battery (+) |
| 2 | Battery (+) |
| 3 | RH seat heater (+) |
| 4 | RH seat heater indicator (Low) |
| 5 | RH seat heater indicator (Mid) |
| 6 | RH seat heater indicator (High) |
| 7 | RH seat NTC (+) |
| 8 | - |
| 9 | RH seat heater switch |
| 10 | - |
| 11 | RH NTC (-) |
| 12 | RH seat heater (-) |
| 13 | Ground |
| 14 | IGN1 |
| 15 | IGN2 |
| 16 | LH seat heater (+) |
| 17 | LH seat heater indicator (Low) |
| 18 | LH seat heater indicator (Mid) |
| 19 | LH seat heater indicator (High) |
| 20 | LH seat NTC (+) |
| 21 | - |
| 22 | LH seat heater switch |
| 23 | Detent |
| 24 | LH seat NTC (-) |
| 25 | LH seat heater (-) |
| 26 | Ground |

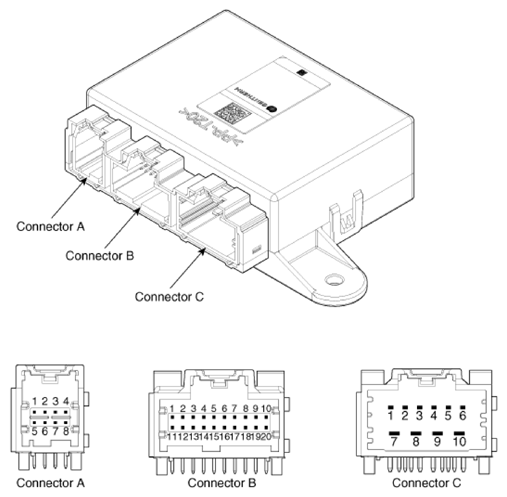

[Ventilation Unit]
| No. | Connector A | Connector B | Connector C |
|---|---|---|---|
| 1 | LH seat ventilation switch | NTC (-) | LH seat cushion heater power |
| 2 | RH seat ventilation switch | RH seat heater indicator (High) | LH seat back heater power |
| 3 | RH seat ventilation indicator (High) | LH seat heater indicator (Low) | RH seat cushion heater power |
| 4 | LH seat ventilation indicator (Low) | RH seat heater switch | RH seat back heater power |
| 5 | RH seat blower speed | RH seat heater indicator (Low) | LH seat blower power |
| 6 | LH seat blower speed | RH seat heater indicator (Mid) | RH seat blower power |
| 7 | LH seat ventilation indicator (Mid) | - | Battery (+) |
| 8 | LH seat ventilation indicator (High) | Illumination (-) | LH seat heater ground |
| 9 | Detent | Ground | |
| 10 | Ventilation/Heater unit JGN 1 | RH seat heater ground | |
| 11 | - | ||
| 12 | LH seat heater indicator (Mid) | ||
| 13 | LH seat heater indicator (High) | ||
| 14 | LH seat heater switch | ||
| 15 | RH seat ventilation indicator (Low) | ||
| 16 | RH seat ventilation indicator (Mid) | ||
| 17 | - | ||
| 18 | RH seat NTC (+) | ||
| 19 | LH seat NTC (+) | ||
| 20 | Ventilation/Heater unit JGN 2 |

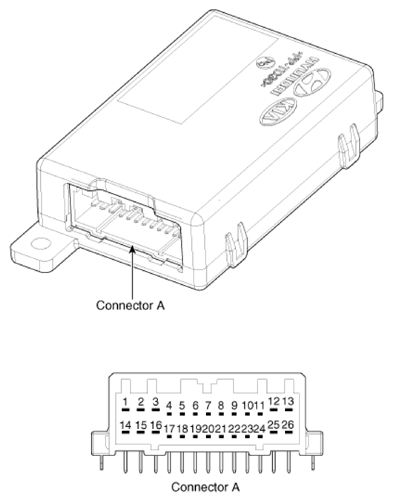

[Rear Heater Unit]
| No. | Connector A |
|---|---|
| 1 | Battery (+) |
| 2 | Battery (+) |
| 3 | RH seat heater (+) |
| 4 | RH seat heater indicator (Low) |
| 5 | - |
| 6 | RH seat heater indicator (High) |
| 7 | RH seat NTC (+) |
| 8 | - |
| 9 | RH seat heater switch |
| 10 | - |
| 11 | RH NTC (-) |
| 12 | RH seat heater ground |
| 13 | Ground |
| 14 | IGN1 |
| 15 | IGN2 |
| 16 | LH seat heater power |
| 17 | LH seat heater indicator (Low) |
| 18 | - |
| 19 | LH seat heater indicator (High) |
| 20 | LH seat NTC (+) |
| 21 | - |
| 22 | LH seat heater switch |
| 23 | Detent |
| 24 | LH seat NTC (-) |
| 25 | LH seat heater ground |
| 26 | Ground |
