Circuit Inspection
| Inspection Condition | (+) Probe | (-) Probe | Specification | ||
|---|---|---|---|---|---|
| Connector | Terminal | Connector | Terminal | ||
|

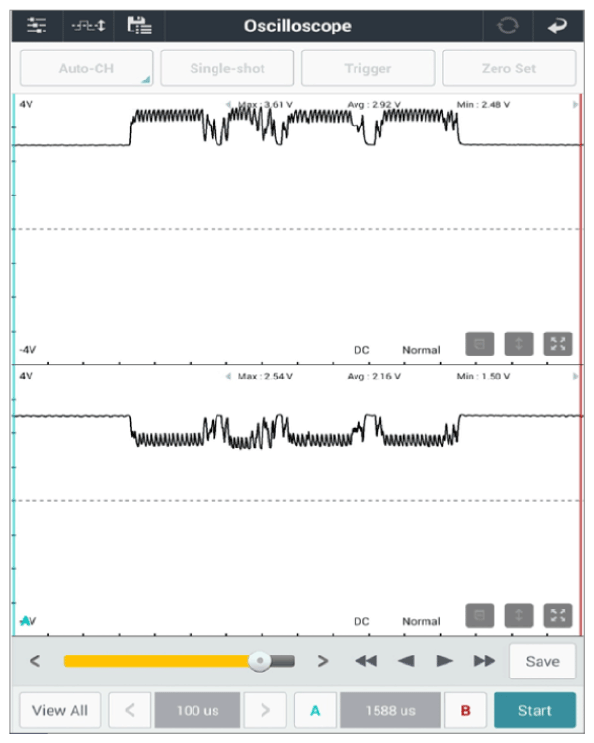

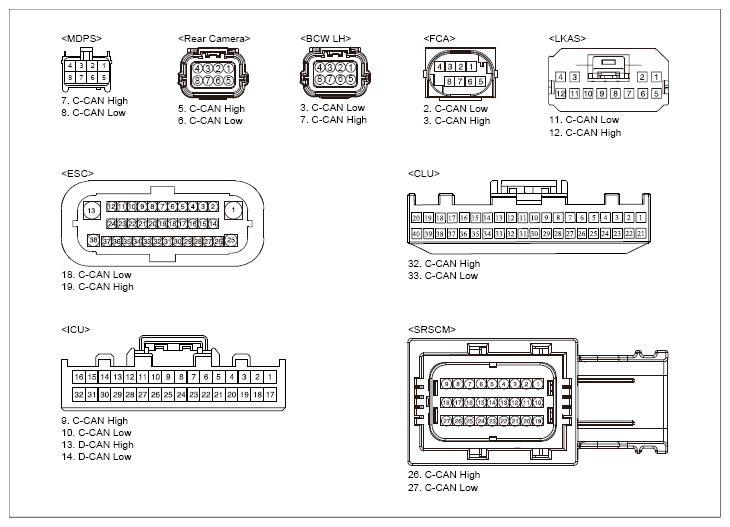

SCC (FCA) connector | 3 (C-CAN high) | Chassis ground | - | Fig.1 |
| SCC (FCA) connector | 2 (C-CAN low) | Chassis ground | - | ||
|
SCC (FCA) connector | 3 (C-CAN high) | Chassis ground | - | ∞ (infinite)Ω |
| SCC (FCA) connector | 2 (C-CAN low) | Chassis ground | - | ||
|
SCC (FCA) connector | 3 (C-CAN high) | ICU connector | 9 (C-CAN high) | below 1Ω |
| SCC (FCA) connector | 2 (C-CAN low) | ICU connector | 10 (C-CAN low) | ||
|

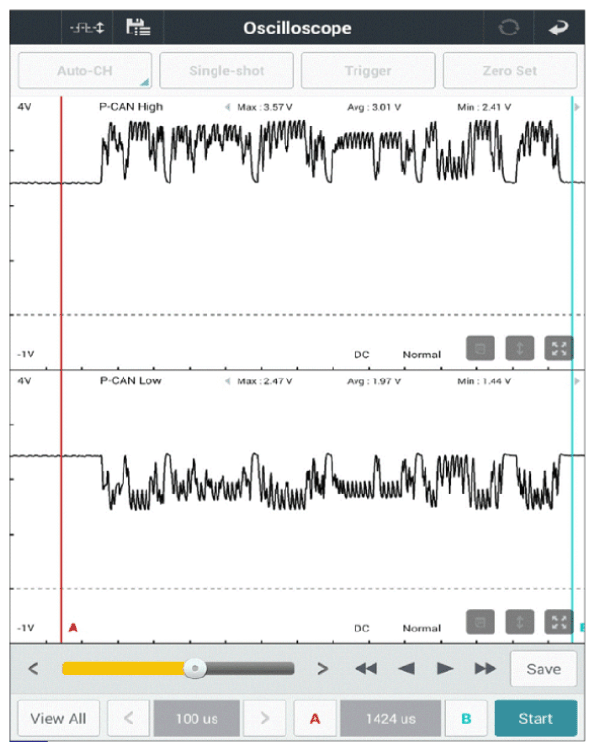

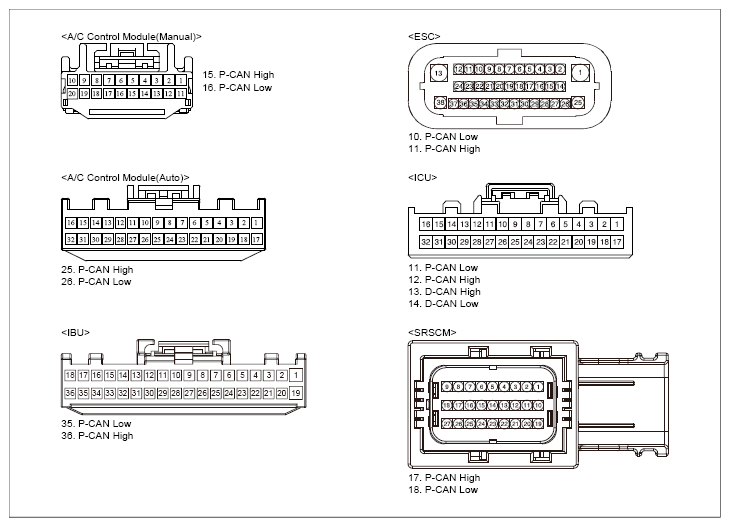

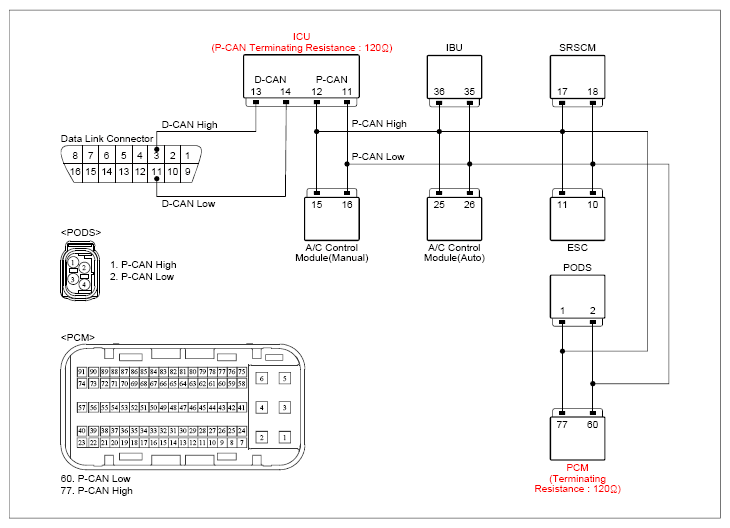

PCM connector | 77 (P-CAN high) | Chassis ground | - | Fig.2 |
| PCM connector | 60 (P-CAN low) | Chassis ground | - | ||
|
PCM connector | 77 (P-CAN high) | Chassis ground | - | ∞ (infinite)Ω |
| PCM connector | 60 (P-CAN low) | Chassis ground | - | ||
|
PCM connector | 77 (P-CAN high) | Chassis ground | - | below 1Ω |
| PCM connector | 60 (P-CAN low) | Chassis ground | - | ||
Good
- Check ECM/PCM, ICU, SCC (FCA) Module connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or damage. Repair or replace as necessary and then go to "VERIFICATION OF REPAIR " procedure.
* In case of replacing SCC (FCA) module, perform following "System Inspection" procedure.
No Good
- Check for open/short in harness.
- Repair as necessary and then go to "VERIFICATION OF REPAIR " procedure.
