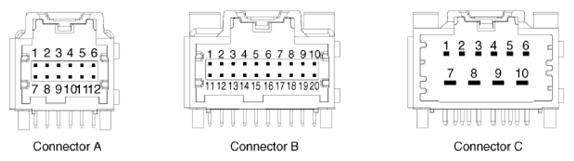

| 1 |
Driver ventilation switch |
Drive heater indicator (Mid) |
Drive cushion heater power |
| 2 |
Passenger ventilation switch |
Passenger heater indicator (High) |
Drive seat back heater power |
| 3 |
Passenger heater switch |
Drive heater indicator (Low) |
Passenger cushion heater power |
| 4 |
Driver heater switch |
Passenger heater indicator (Low) |
Passenger seat back heater power |
| 5 |
- |
- |
Drive ventilation power |
| 6 |
Driver A/C signal |
- |
Passenger ventilation power |
| 7 |
- |
Illumination (-) |
Battery (+) |
| 8 |
Driver blower speed |
- |
Drive heater power (-) |
| 9 |
Driver heater indicator (High) |
Detent |
Ground |
| 10 |
Driver ventilation indicator (High) |
IGN1 |
Passenger heater power (-) |
| 11 |
Passenger heater indicator (Mid) |
Driver ventilation indicator (Mid) |
|
| 12 |
Passenger ventilation indicator (Mid) |
Passenger ventilation indicator (High) |
| 13 |
|
Driver ventilation indicator (Low) |
| 14 |
Passenger ventilation indicator (Low) |
| 15 |
- |
| 16 |
- |
| 17 |
NTC (-) |
| 18 |
Passenger NTC (+) |
| 19 |
Driver NTC (+) |
| 20 |
IGN2 |
