Circuit Inspection

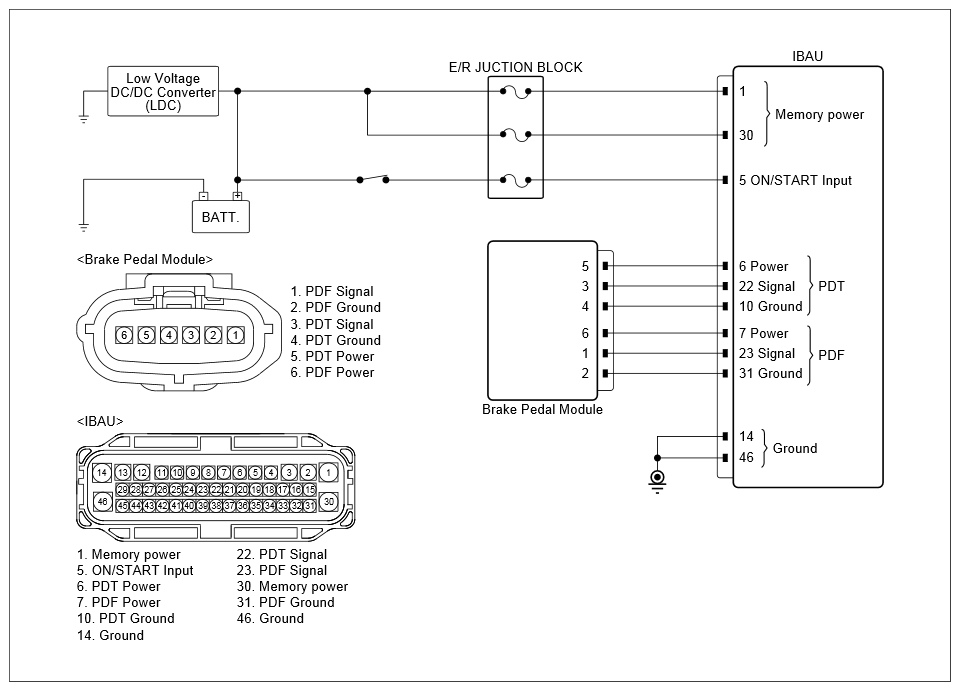

Courtesy of KIA MOTORS AMERICA, INC. INSPECTION PART - BRAKE PEDAL MODULE AND IBAU CONNECTORS INSPECTION
| Inspection Condition |
(+) Probe |
(-) Probe |
Specification |
| Connector |
Terminal |
Connector |
Terminal |
- Disconnect the electrical connector(s) from the concerned component.
- Ignition "ON".
|
Brake pedal module connector |
5 (PDT power) |
Chassis ground |
- |
5V |
| Brake pedal module connector |
6 (PDF power) |
Chassis ground |
- |
5V |
- Ignition "OFF".
- Disconnect the electrical connector(s) from the concerned component.
|
Brake pedal module connector |
4 (PDT ground) |
IBAU Connector |
10 (PDT ground) |
Below 1Ω |
| Brake pedal module connector |
2 (PDF ground) |
IBAU Connector |
31 (PDF ground) |
Below 1Ω |
| Brake pedal module connector |
3 (PDT signal) |
IBAU Connector |
22 (PDT signal) |
Below 1Ω |
| Brake pedal module connector |
1 (PDF signal) |
IBAU Connector |
23 (PDF signal) |
Below 1Ω |
| Brake pedal module connector |
3 (PDT signal) |
Brake pedal module connector |
1 (PDF signal) |
∞ (infinite)Ω |
| Brake pedal module connector |
3 (PDT signal) |
Brake pedal module connector |
5 (PDT power) |
∞ (infinite)Ω |
| Brake pedal module connector |
3 (PDT signal) |
Brake pedal module connector |
6 (PDF power) |
∞ (infinite)Ω |
| Brake pedal module connector |
1 (PDF signal) |
Brake pedal module connector |
5 (PDT power) |
∞ (infinite)Ω |
| Brake pedal module connector |
1 (PDF signal) |
Brake pedal module connector |
6 (PDF power) |
∞ (infinite)Ω |
| Brake pedal module connector |
3 (PDT signal) |
Chassis ground |
- |
∞ (infinite)Ω |
| Brake pedal module connector |
1 (PDF signal) |
Chassis ground |
- |
∞ (infinite)Ω |
