Section 43 (Engine Cooling System (HEV))
>>
Active Air Flap (AAF)
>>
Schematic Diagram
>>
Notes
Schematic Diagram: Notes
WARNING:
This page is about a different variant/trim than selected.

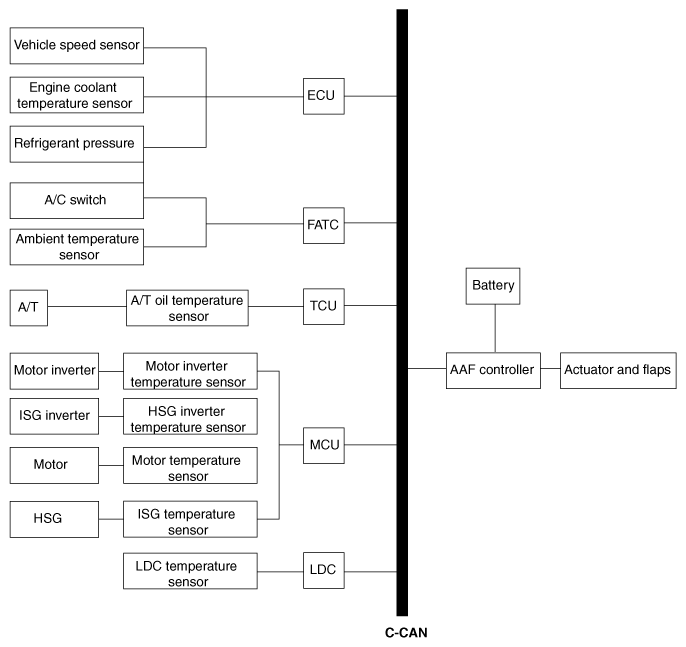

Fig 1: Vehicle Speed Sensor Schematic Diagram
Courtesy of KIA MOTORS AMERICA, INC.
