Section 36 (Engine Control System (HEV))
>>
Manifold Absolute Pressure Sensor (MAPS)
>>
Schematic Diagram
>>
Circuit Diagram
Circuit Diagram
WARNING:
This page is about a different variant/trim than selected.

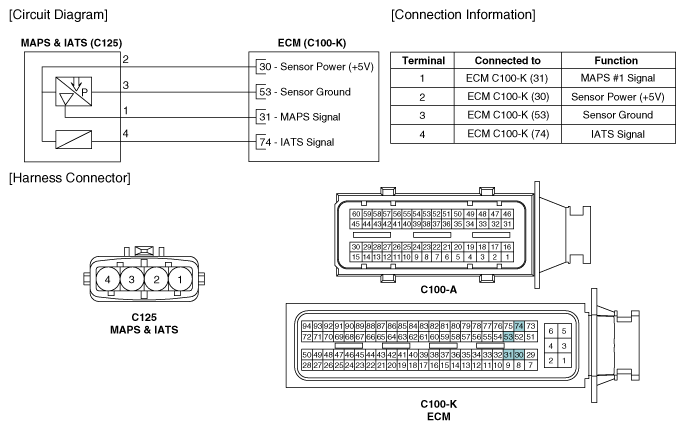

Fig 1: MAPS And IATS Circuit Diagram & Terminal Descriptions
Courtesy of KIA MOTORS AMERICA, INC.
