Signal Waveform & Data
WARNING: This page is about a different variant/trim than selected.
Courtesy of KIA MOTORS AMERICA, INC.

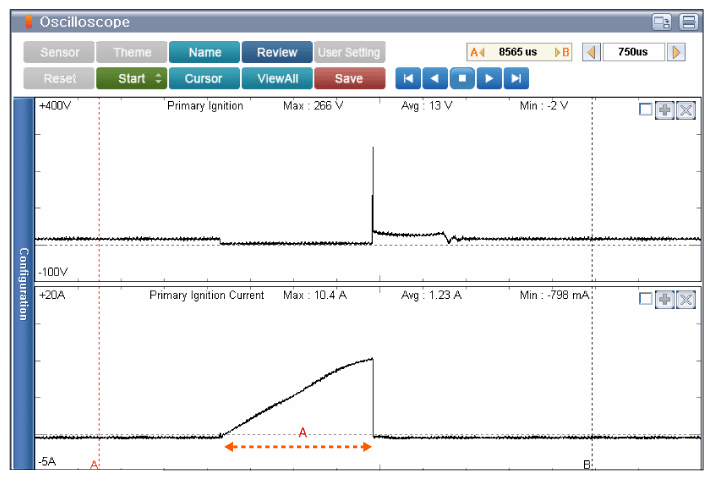

Primary Ignition control time - Approx. 750us
CH. A - Primary Ignition Max 266V
CH. AUX - Primary Ignition Current MAX 10.4A
