Section 105 (Dual Clutch Transmission Control System - Optima (Except HEV))
>>
Input Speed Sensor 1
>>
Schematic Diagrams
>>
Circuit Diagram
Circuit Diagram
WARNING:
This page is about a different variant/trim than selected.

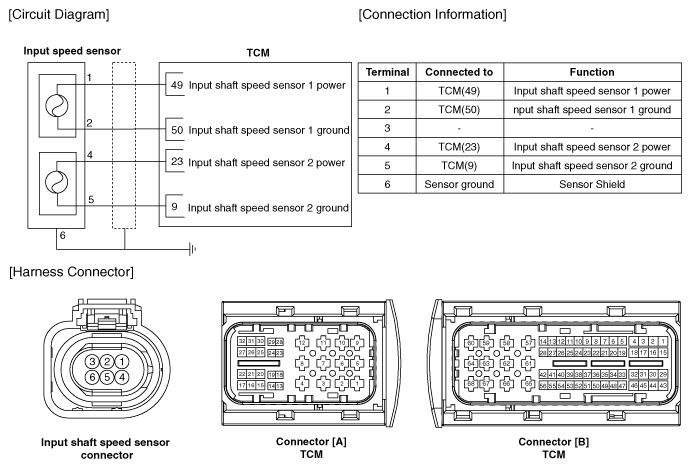

Fig 1: Input Shaft Speed Sensor Circuit
Courtesy of KIA MOTORS AMERICA, INC.
