IBAU Connector Input/Output

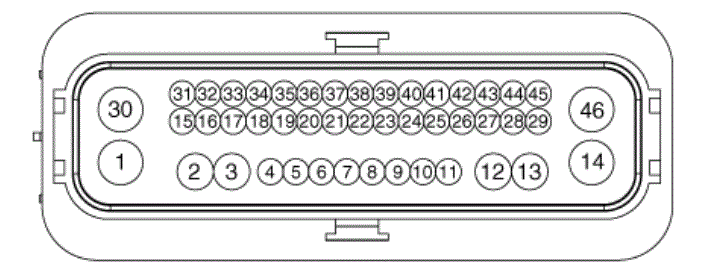

IBAU CONNECTOR INPUT/OUTPUT TERMINALS
| Description | Description | ||||
|---|---|---|---|---|---|
| 1 | R | E/R Fuse & Relay Box (Multi Fuse - AHB 1) | 24 | P | Electric Parking Brake Switch (Auto Hold Switch) |
| 2 | R | PSU Motor (+) | 25 | - | - |
| 3 | - | - | 26 | - | - |
| 4 | B/O | PSU Motor (GND) | 27 | G | Rear Wheel Sensor LH (SIG) |
| 5 | P/B | E/R Fuse & Relay Box (Fuse - AHB 3) | 28 | B | Front Wheel Sensor LH (SIG) |
| 6 | R | Brake Pedal Module (PDT PWR) | 29 | L | Driver Door Switch |
| 7 | R | Brake Pedal Module (PDF PWR) | 30 | W | E/R Fuse & Relay Box (Multi Fuse - AHB 2) |
| 8 | L | Stop Signal Electronic Module | 31 | B | Brake Pedal Module (PDF GND) |
| 9 | B | Yaw Rate Sensor (GND) | 32 | - | - |
| 10 | B | Brake Pedal Module (PDT GND) | 33 | O | Rear Wheel Sensor LH (VCC) |
| 11 | B/O | PSU Motor (GND) | 34 | W | Rear Wheel Sensor RH (VCC) |
| 12 | - | - | 35 | - | - |
| 13 | B | PSU Motor (-) | 36 | G | Stop Signal Electronic Module |
| 14 | B | Ground (GE06) | 37 | W | Stop Signal Electronic Module |
| 15 | R | Yaw Rate Sensor (PWR) | 38 | W | Yaw Rate Sensor (CAN - High) |
| 16 | Y | Crash Pad Switch (ESC OFF Switch) | 39 | Y | Yaw Rate Sensor (CAN - Low) |
| 17 | Y | Front Wheel Sensor LH (VCC) | 40 | W | Vehicle Speed : Smart Key Control Module, PCM |
| 18 | R | Front Wheel Sensor RH (VCC) | 41 | - | - |
| 19 | W | C-CAN (High) | 42 | L | Front Wheel Sensor RH (SIG) |
| 20 | Br | C-CAN (Low) | 43 | O/B | Rear Wheel Sensor RH (SIG) |
| 21 | - | - | 44 | L/O | Stop Lamp Switch |
| 22 | W | Brake Pedal Module (PDT SIG) | 45 | - | - |
| 23 | Gr | Brake Pedal Module (PDF SIG) | 46 | B | Ground (GE06) |
