Diagnostic Circuit Diagram

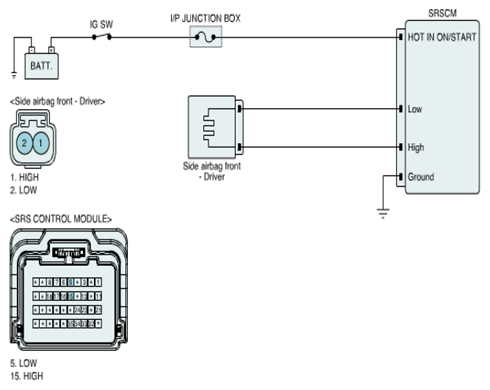

Fig 1: Driver Side Airbag - Circuit Diagram
G06519217Courtesy of KIA MOTORS AMERICA, INC.
