Diagnostic Circuit Diagram

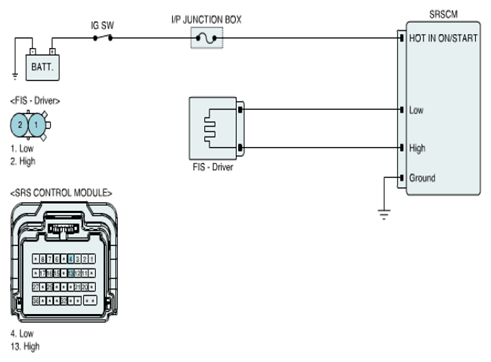

Fig 1: Front Impact Sensor - Circuit Diagram
G06519113Courtesy of KIA MOTORS AMERICA, INC.
