Component And Component Location: Components

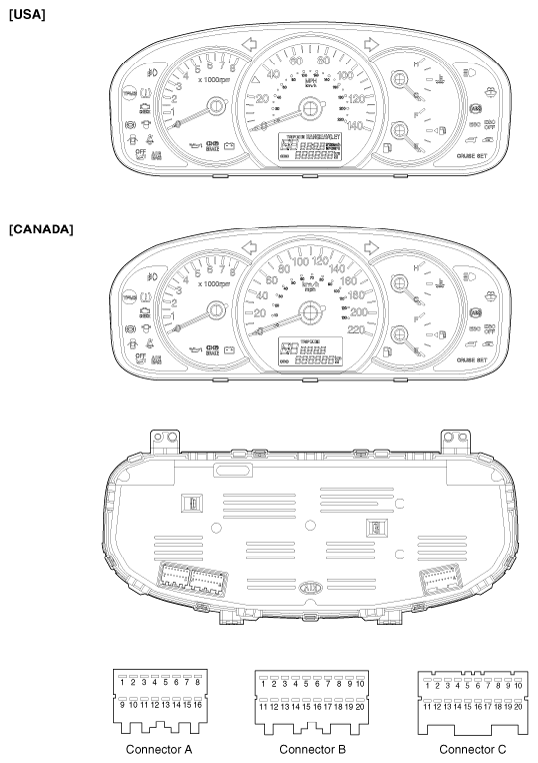

INSTRUMENT CLUSTER
INSTRUMENT CLUSTER CONNECTORS
| NO. | CONNECTOR A | CONNECTOR B | CONNECTOR C |
|---|---|---|---|
| 1 | P | TREAD LAMP | - |
| 2 | R | TPMS | IMMO |
| 3 | N | FRONT FOG | TRUNK OPEN |
| 4 | D | TURN-L | PARKING BRAKE |
| 5 | POWER GND | OVER SPEED WARN'G | ABS (EBD) |
| 6 | OIL PRESSURE | SWITCH GND | TURN-R |
| 7 | CHARGE | MODE SWITCH | WASHER LOW |
| 8 | SEAT BELT | - | - |
| 9 | DOOR OPEN | PWM SIGNAL | CRUISE |
| 10 | AIR BAG OFF | - | CRUISE SET |
| 11 | AIR BAG INPUT | TACHO INPUT | TEMP INPUT |
| 12 | AIR BAG SUPPLY (+) | SPEED INPUT | FUEL INPUT |
| 13 | VACUUM BRAKE | FUEL INJECTION | FUEL GND |
| 14 | WATER SEPARATOR | - | HIGH BEAM INPUT(+) |
| 15 | - | - | HIGH BEAM GND |
| 16 | CHECK ENGINE | ILL(+) | ESC |
| 17 | - | ILL(-) | ESC OFF |
| 18 | - | B+ | - |
| 19 | - | SIGNAL GND | - |
| 20 | - | IG+ | - |
