Removal (Inside)

  1. Disconnect negative battery cable.
  2. Remove three screws and thirteen fasteners from trunk lid trim.

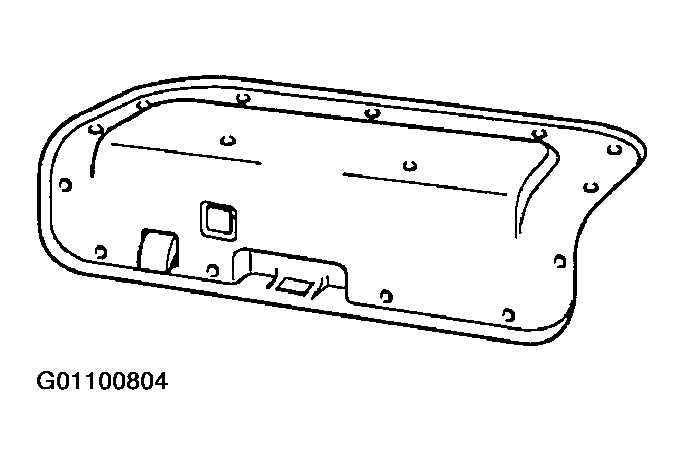

    Fig 1: Removing Trunk Lid Trim
    G01100804Courtesy of KIA MOTORS AMERICA, INC.
  3. Remove back panel molding assembly.
    1. Disconnect electrical connector.
    2. Remove one screw from outside of trunk lid.

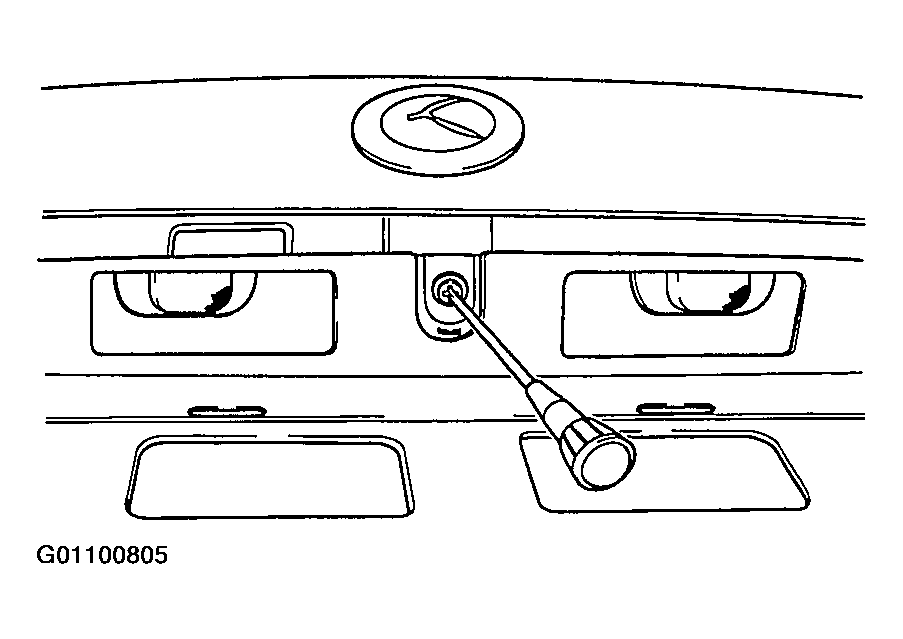

      Fig 2: Removing One Screw From Outside Of Trunk Lid
      G01100805Courtesy of KIA MOTORS AMERICA, INC.
    3. Remove thirteen nuts from trunk lid.

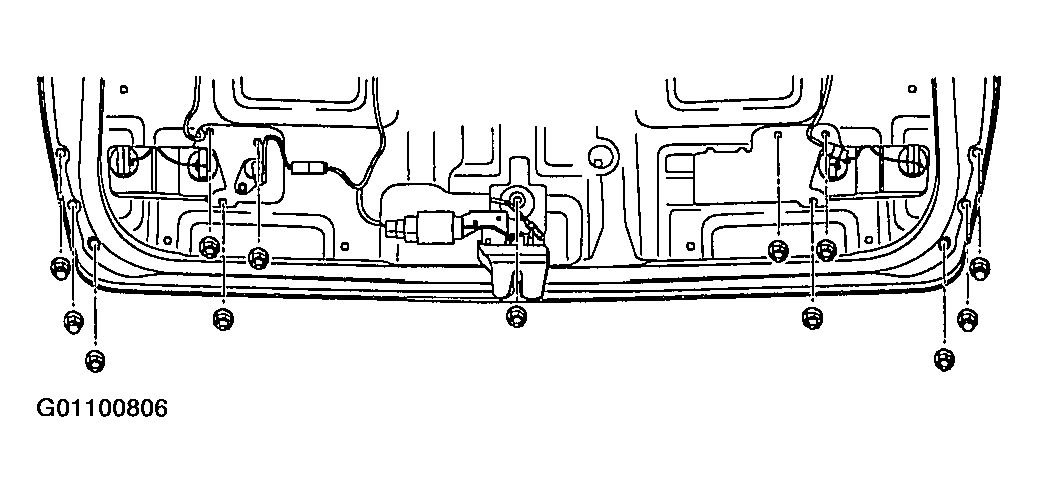

      Fig 3: Removing Nuts From Trunk Lid
      G01100806Courtesy of KIA MOTORS AMERICA, INC.
  4. Remove four screws from light assembly.

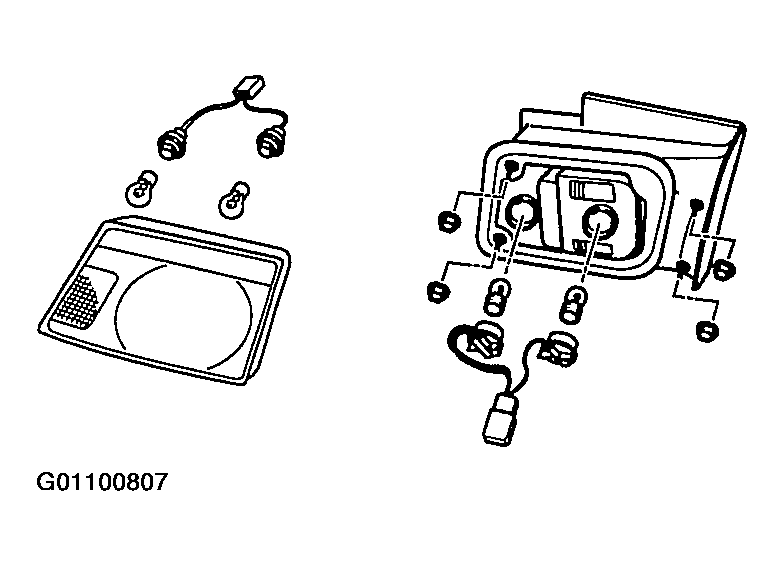

    Fig 4: Removing Screws From Light Assembly
    G01100807Courtesy of KIA MOTORS AMERICA, INC.
