Audio Channel Mapping
NOTE:
Use the Audio Channel Mapping in addition to using the Audio System wiring diagram as a diagnostic aid. Review the vehicle sales codes to quickly identify number of speakers.

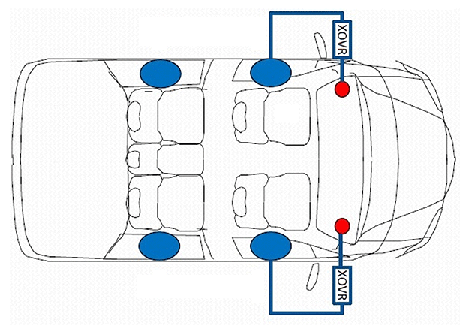

BASE RADIO (without AMPLIFIER)
| SALES CODE | DESCRIPTION | ModelYears |
|---|---|---|
| RCG | 6 SPEAKERS | 2021 - 2024 |

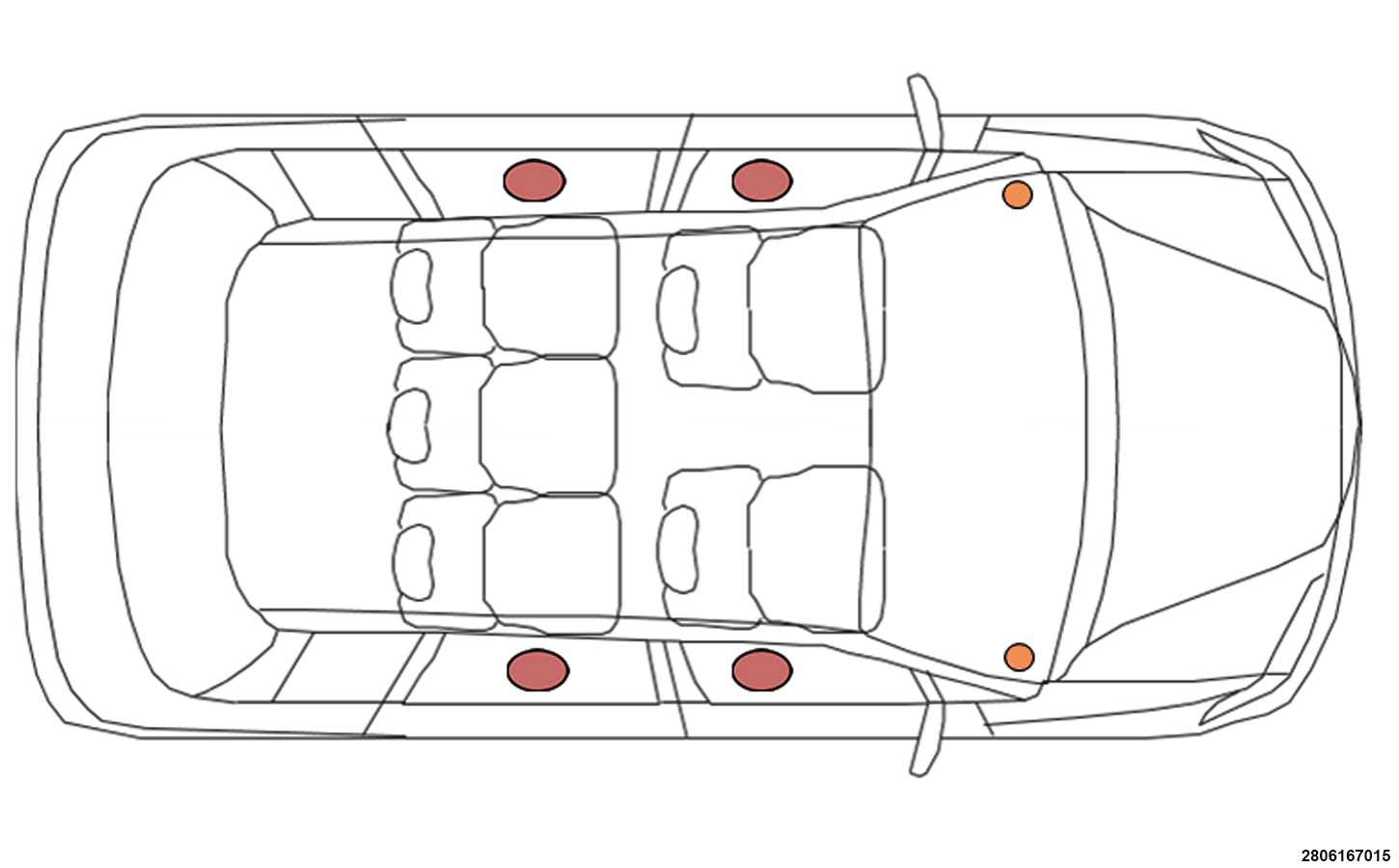

PREMIUM RADIO (with Internal AMPLIFIER)
| SALES CODE | DESCRIPTION |
|---|---|
| RCJ | 6 PREMIUM SPEAKERS |
| Front Left I/P Speaker is Channel 1 and Front Right I/P Speaker is Channel 2 | |

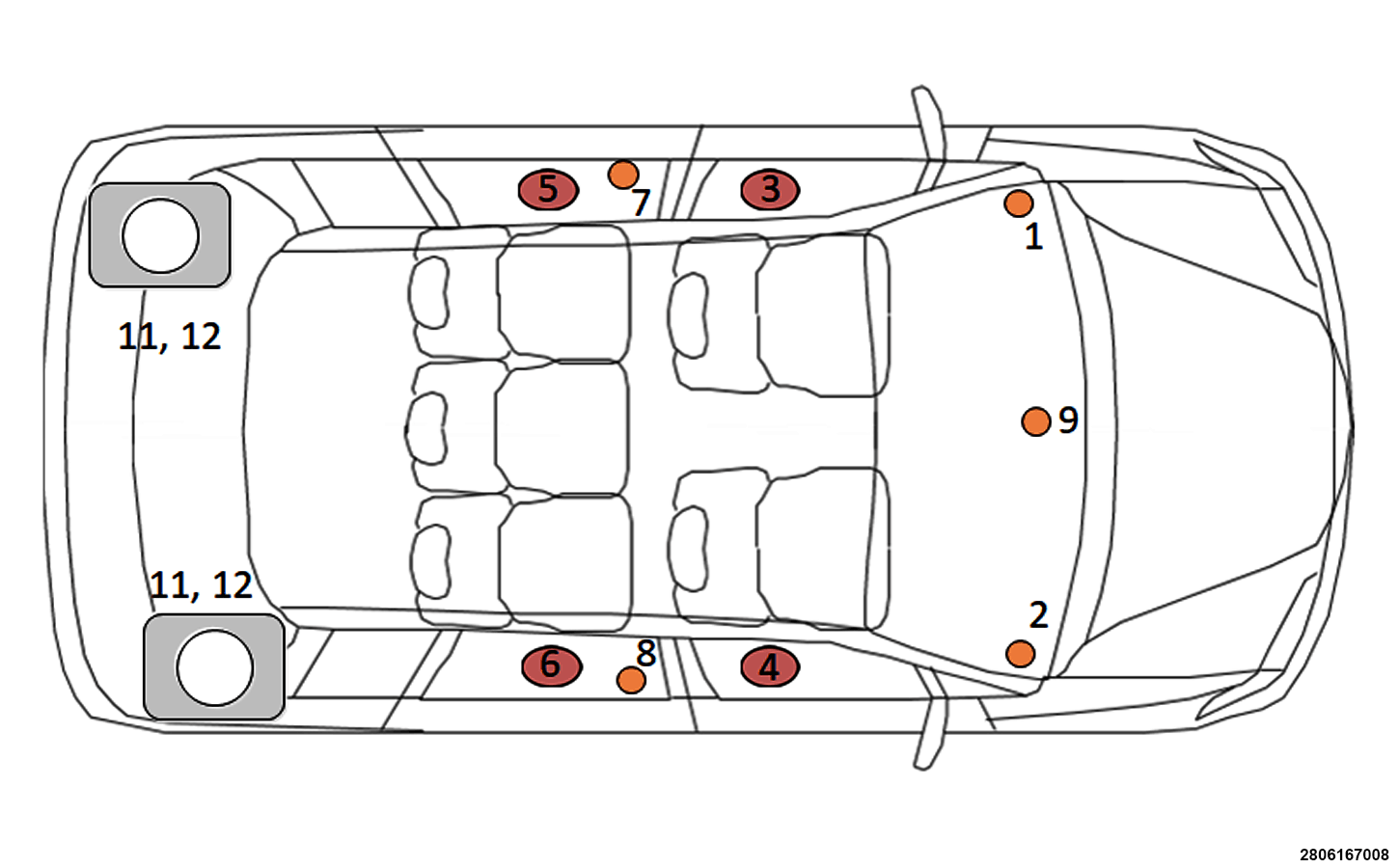

PREMIUM RADIO (with External AMPLIFIER)
| From: | RADIO | Front Left Audio Speaker Output | To: | AMPLIFIER |
| Front Right Audio Speaker Output | ||||
| Rear Left Audio Speaker Output | ||||
| Rear Right Audio Speaker Output | ||||
| SALES CODE | DESCRIPTION | |||
|---|---|---|---|---|
| RC3 | 9 AMPLIFIED SPEAKERS W/SUBWOOFER |

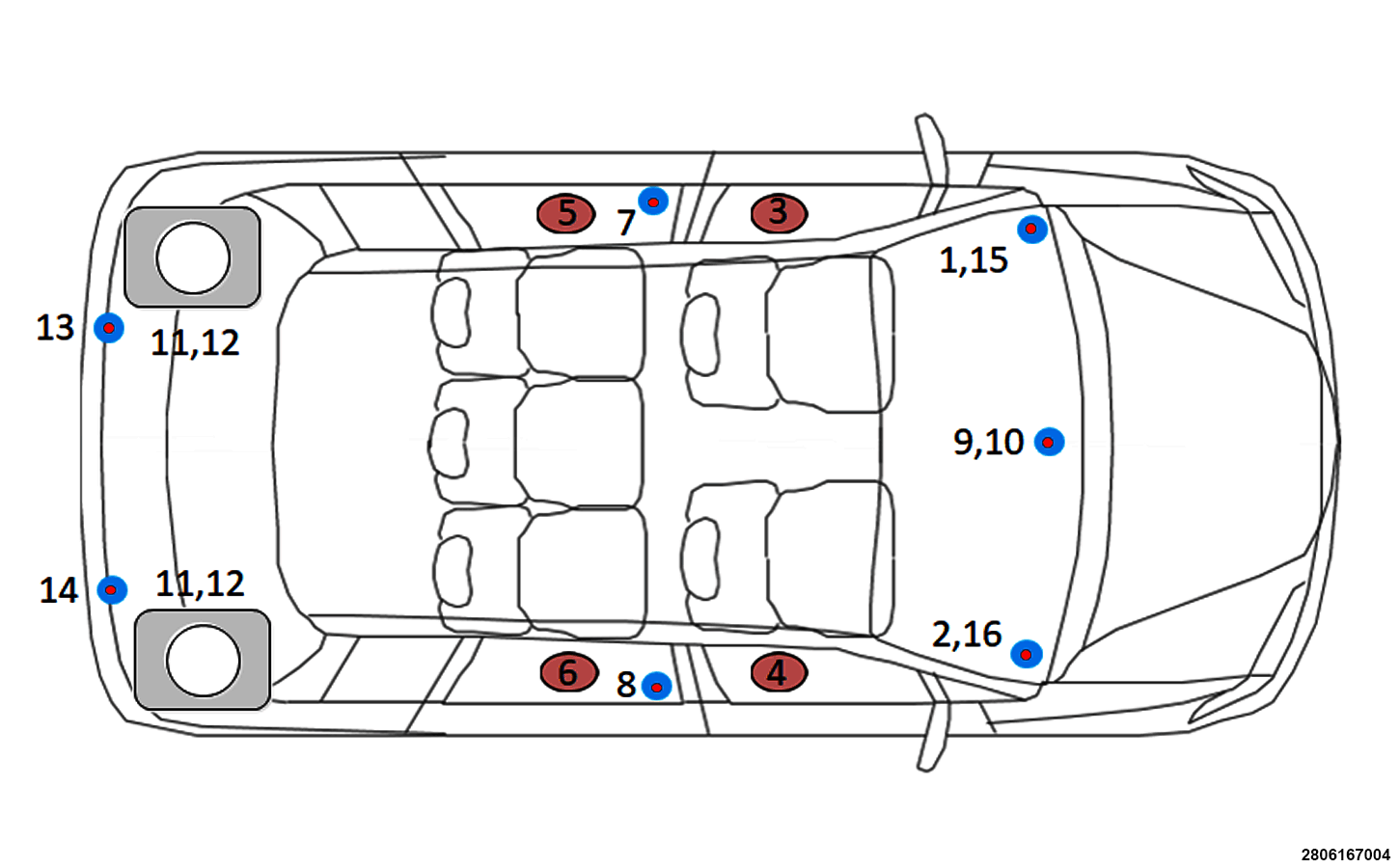

PREMIUM RADIO (with External AMPLIFIER)
| From: | RADIO | Front Left Audio Speaker Output | To: | AMPLIFIER |
| Front Right Audio Speaker Output | ||||
| Rear Left Audio Speaker Output | ||||
| Rear Right Audio Speaker Output | ||||
| SALES CODE | DESCRIPTION | |||
|---|---|---|---|---|
| RCA | 19 SPKRS SRT HIGH PERF AUDIO |
