Torque Specifications - Fuel System
WARNING: This page is about a different car, the 2023 Jeep Grand Wagoneer. However, it is still accessible from the selected car via links, so may be relevant.
FUEL FILLER NECK / FUEL FILLER TUBE
FUEL FILLER NECK / FUEL FILLER TUBE
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|---|
| 1 | Fuel Filler Neck to Body Bolt | 9 N.m (80 In. Lbs.) | - |
| 2 | Fuel Filler Tube to Body Nut | 9 N.m (80 In. Lbs.) | - |
| 3 | Fuel Filler Pipe to Filler Clamp | 3 N.m (30 In. Lbs.) | - |
FUEL TANK STRAPS
FUEL TANK STRAPS
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
| 1 | Fuel Tank Strap to Frame Nuts | 48 N.m (35 Ft. Lbs.) | - |
| - | Fuel Line/Fuel Vapor Line Bracket M10 Nut | 25 N.m (18 Ft. Lbs.) | - |
| - | Fuel Line/Fuel Vapor Line to The Transmission Heat Exchanger M8 Nut | 23 N.m (17 Ft. Lbs.) | - |

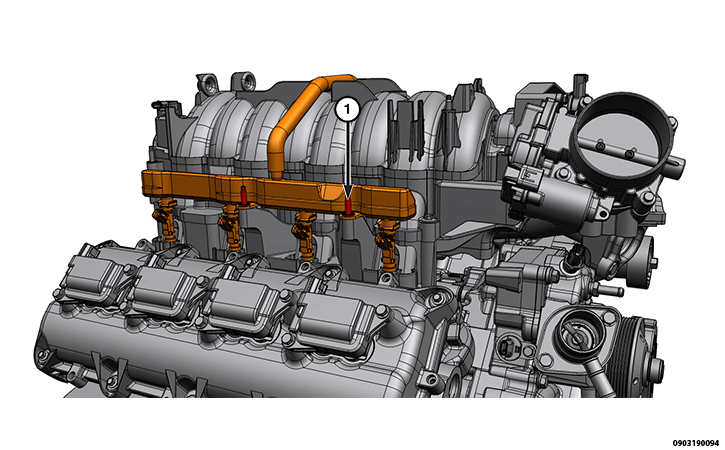

FUEL RAIL
FUEL RAIL
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|---|
| 1 | Fuel Rail to Intake Manifold Bolts | 8 N.m (71 In. Lbs.) | - |

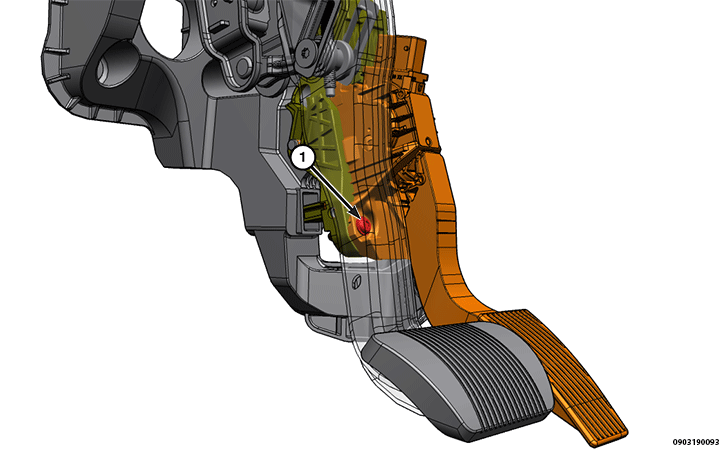

ACCELERATOR PEDAL
ACCELERATOR PEDAL
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|---|
| 1 | Accelerator Pedal Bracket Bolt | 5 N.m (44 In. Lbs.) | - |
