Torque Specifications - Engine Mounts
WARNING: This page is about a different car, the 2023 Jeep Grand Wagoneer. However, it is still accessible from the selected car via links, so may be relevant.

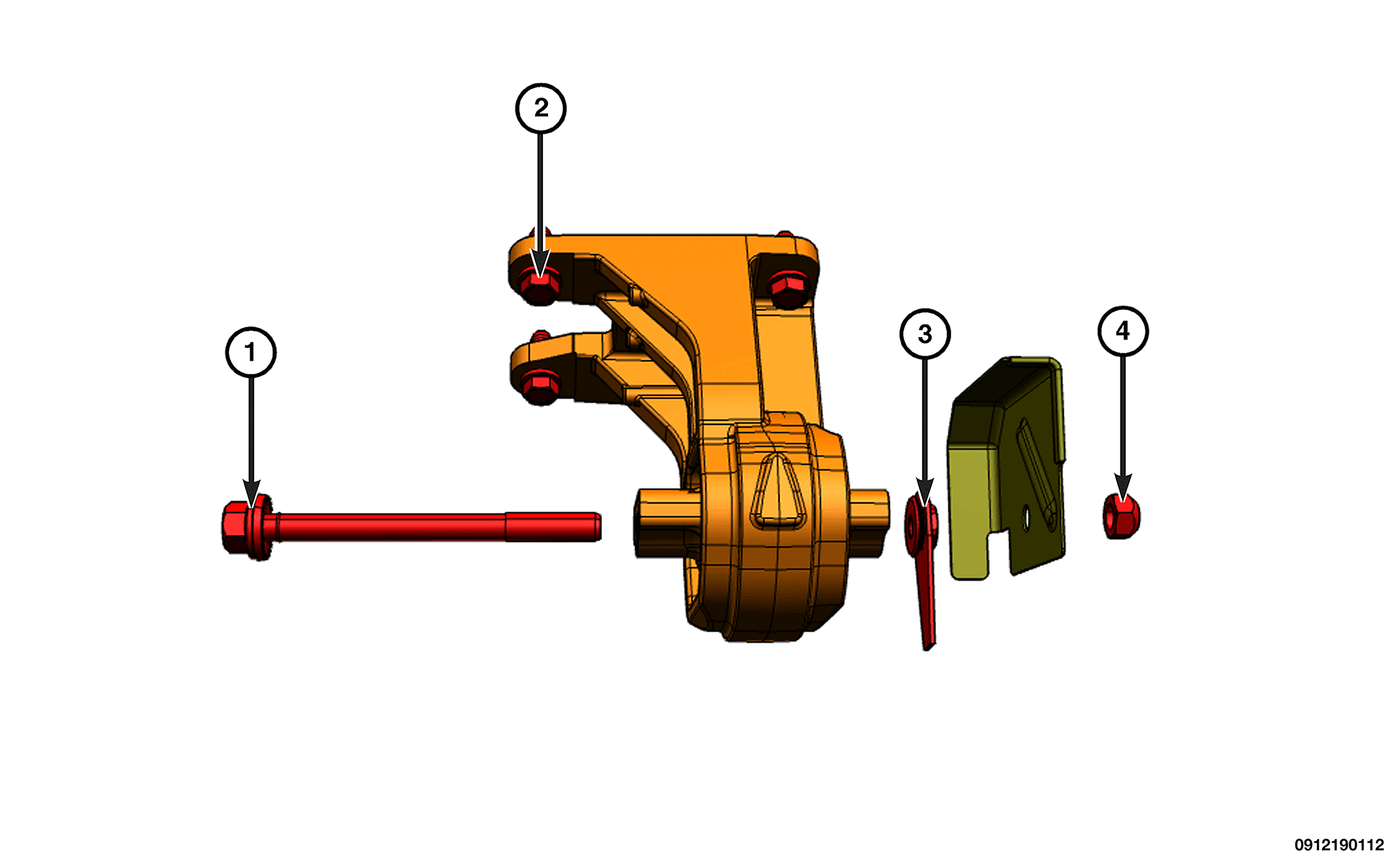

ENGINE MOUNT - LEFT 4X2
ENGINE MOUNT - LEFT 4X2
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENT |
|---|---|---|---|
| 1 | Engine Mount to Frame Bolt | 130 N.m (111 Ft. Lbs.) | - |
| 2 | Engine Mount to Engine Block Bolts | 63 N.m (46 Ft. Lbs.) | Apply Thread Lock to Bolts |
| 3 | Engine Mount to Frame Nut | - | Nut Held In Place |
| 4 | Heat Shield to Engine Mount Nut | 55 N.m (41 Ft. Lbs.) | - |

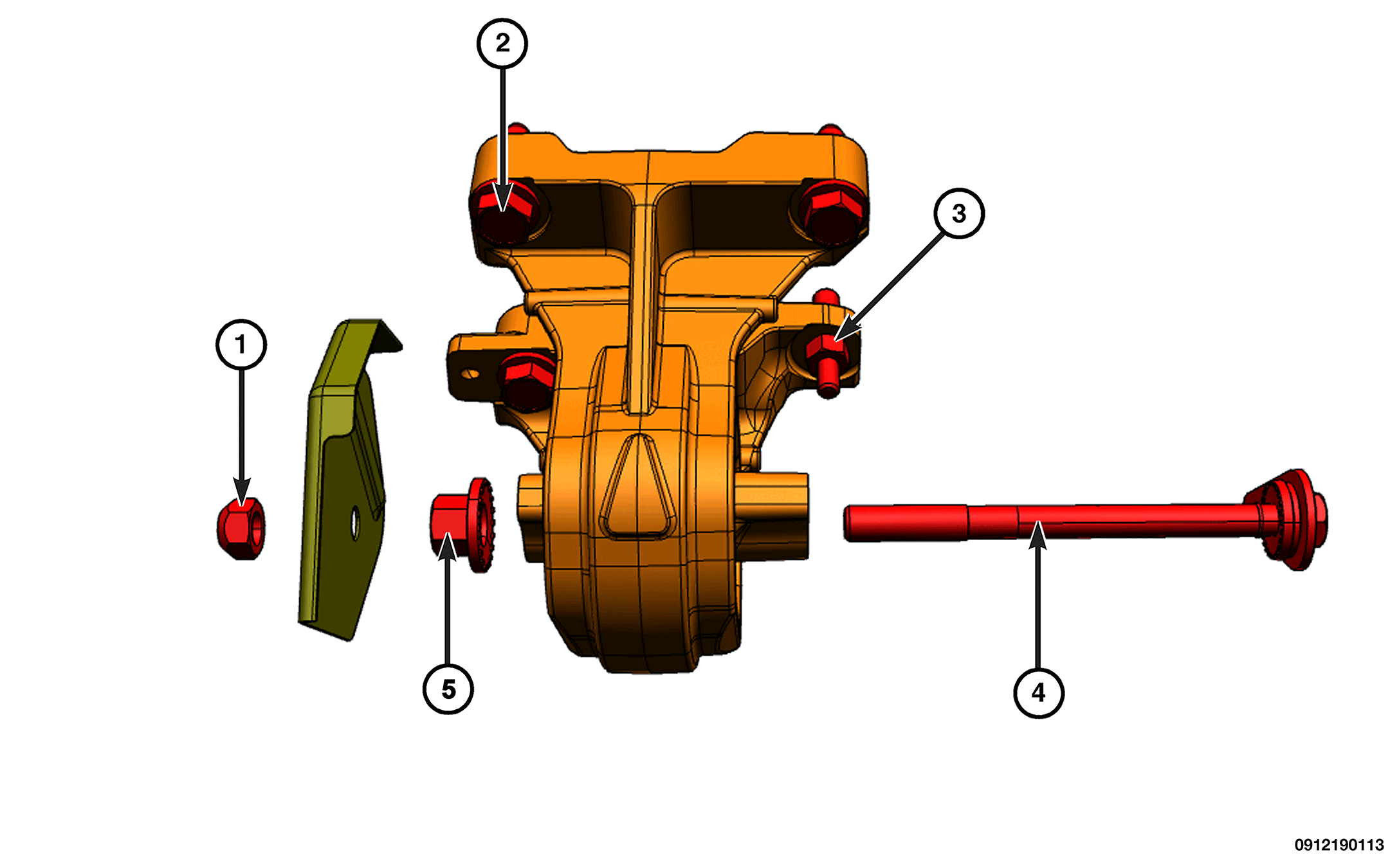

ENGINE MOUNT - RIGHT 4X2
ENGINE MOUNT - RIGHT 4X2
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENT |
|---|---|---|---|
| 1 | Heat Shield to Engine Mount Nut | 55 N.m (41 Ft. Lbs.) | - |
| 2 | Engine Mount to Block Bolts | 63 N.m (46 Ft. Lbs.) | Apply Thread Lock to Bolts |
| 3 | Engine Mount to Engine Block Stud Bolt | 64 N.m (47 Ft. Lbs.) | - |
| 4 | Engine Mount to Frame Bolt | - | Bolt Held |
| 5 | Engine Mount to Frame Nut | 130 N.m (96 Ft. Lbs.) | Nut Torqued |

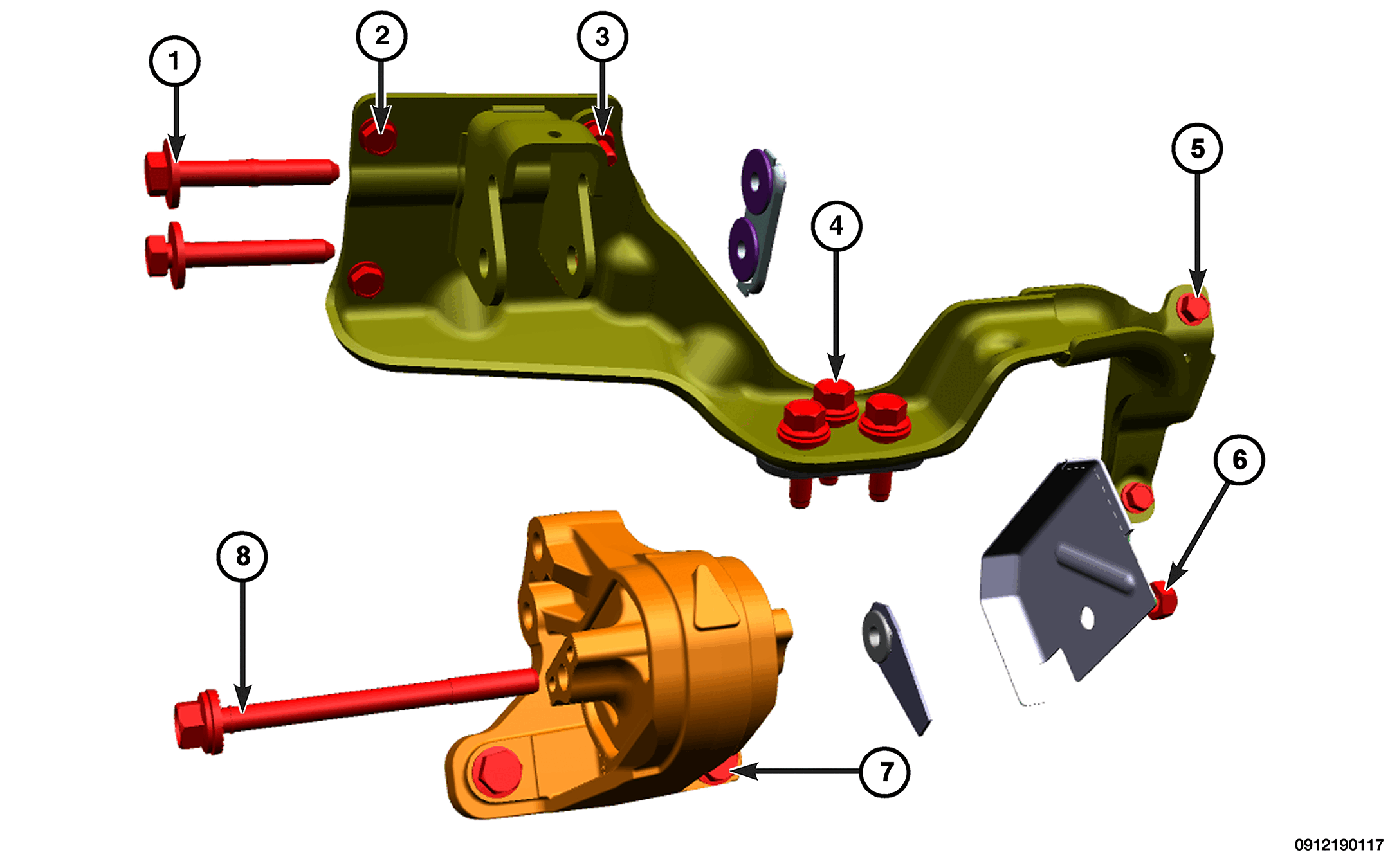

ENGINE MOUNT - LEFT 4X4
ENGINE MOUNT - LEFT 4X4
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENT |
|---|---|---|---|
| 1 | Engine Mount to Bracket Bolt | 80 N.m (59 Ft. Lbs.) | - |
| 2 | Engine Mount Bracket to Block Bolts | 63 N.m (46 Ft. Lbs.) | Apply Thread Lock to Bolts |
| 3 | Engine Mount Bracket to Block Stud Bolts | 64 N.m (47 Ft. Lbs.) | Apply Thread Lock to Bolts |
| 4 | Pinion Nose Bracket to Axle Bolts | 80 N.m (59 Ft. Lbs.) | - |
| 5 | Transmission Mount Adapter Bracket to Transmission Bolts | 63 N.m (46 Ft. Lbs.) | - |
| 6 | Heat Shield to Engine Mount Nut | 55 N.m (41 Ft. Lbs.) | - |
| 7 | Engine Mount to Axle Bolts | 110 N.m (81 Ft. Lbs.) | - |
| 8 | Engine Mount Bracket to Frame Bolt | 130 N.m (96 Ft. Lbs.) | - |

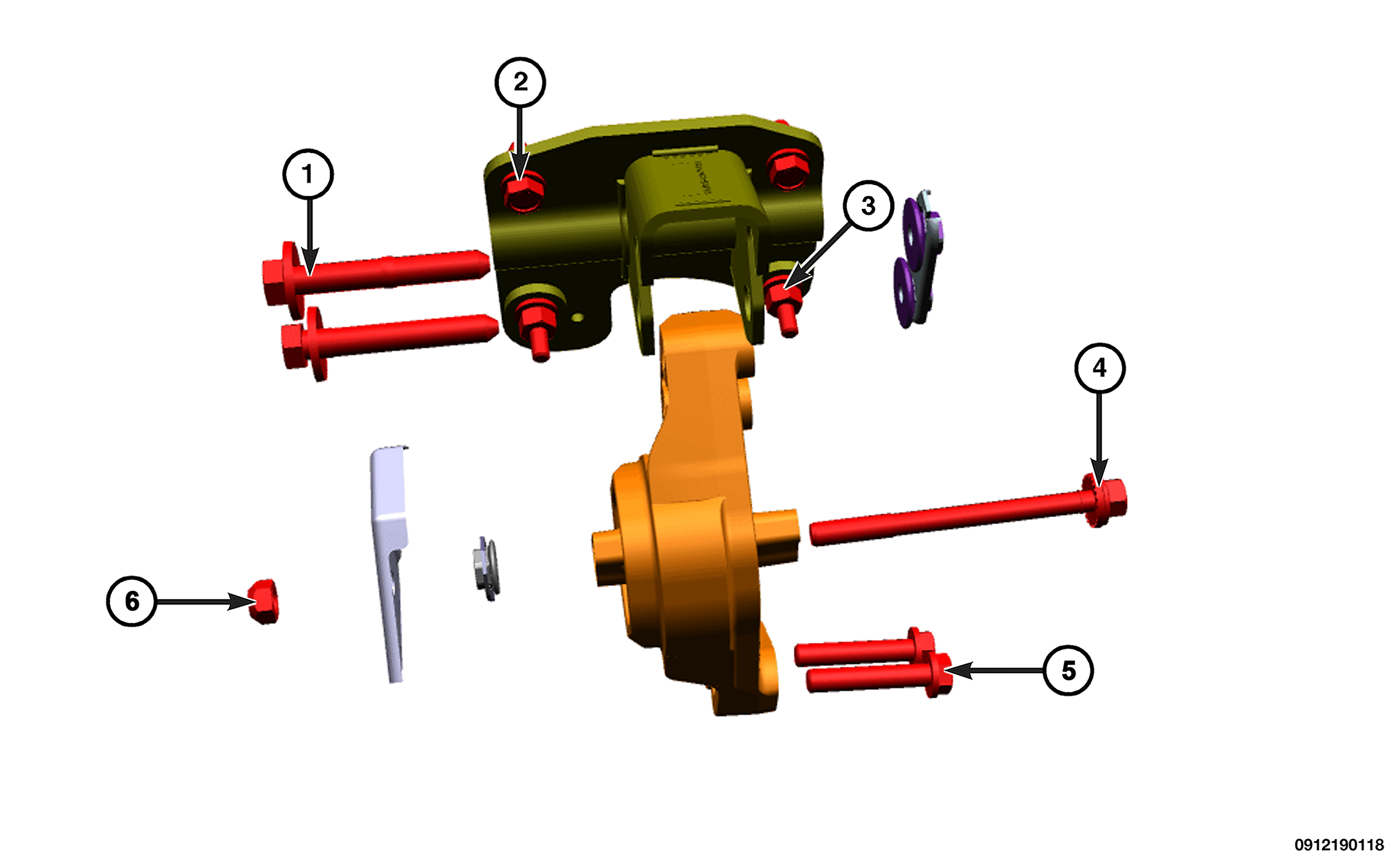

ENGINE MOUNT - RIGHT 4X4
ENGINE MOUNT - RIGHT 4X4
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENT |
|---|---|---|---|
| 1 | Engine Mount to Bracket Bolts | 80 N.m (59 Ft. Lbs.) | - |
| 2 | Engine Mount Bracket to Block Bolts | 63 N.m (46 Ft. Lbs.) | - |
| 3 | Engine Mount Bracket to Block Stud Bolt | 64 N.m (47 Ft. Lbs.) | - |
| 4 | Engine Mount to Frame Bolt | 130 N.m (96 Ft. Lbs.) | - |
| 5 | Engine Mount to Front Axle Bolts | 110 N.m (81 Ft. Lbs.) | - |
| 6 | Heat Shield to Engine Mount Nut | 55 N.m (41 Ft. Lbs.) | - |
