Torque Specifications - Air Intake System
WARNING: This page is about a different car, the 2023 Jeep Grand Wagoneer. However, it is still accessible from the selected car via links, so may be relevant.

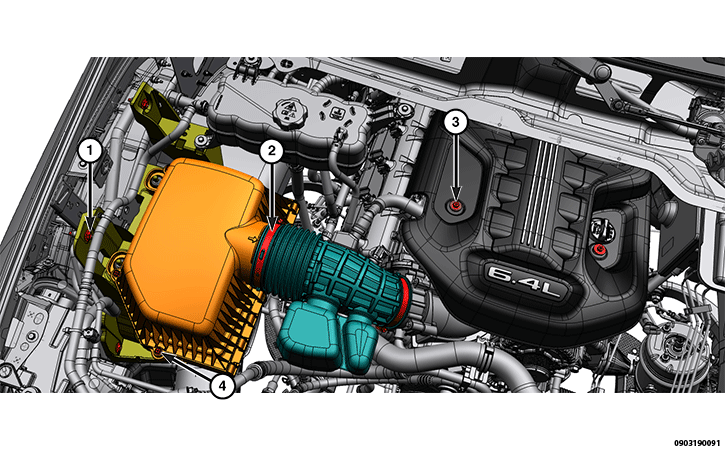

AIR CLEANER / AIR BOX / ENGINE COVER
AIR CLEANER / AIR BOX / ENGINE COVER
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENT |
|---|---|---|---|
| 1 | Air Cleaner to Frame Assembly Bolts | 6 N.m (53 In. Lbs.) | - |
| 2 | Engine Air Cleaner Clean Air Duct Clamps | 4 N.m (35 In. Lbs.) | - |
| 3 | Engine Cover to Bracket Bolts | 4 N.m (35 In. Lbs.) | - |
| 4 | Air Box Cover to Tray Bolts | 5 N.m (44 In. Lbs.) | - |

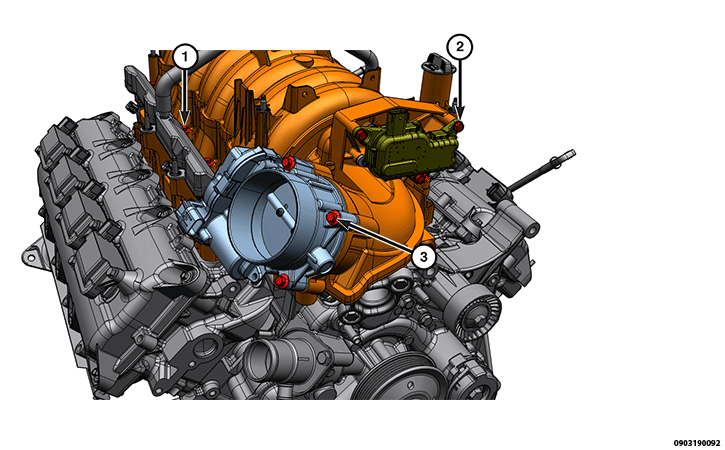

INTAKE MANIFOLD / THROTTLE BODY
INTAKE MANIFOLD / THROTTLE BODY
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENT |

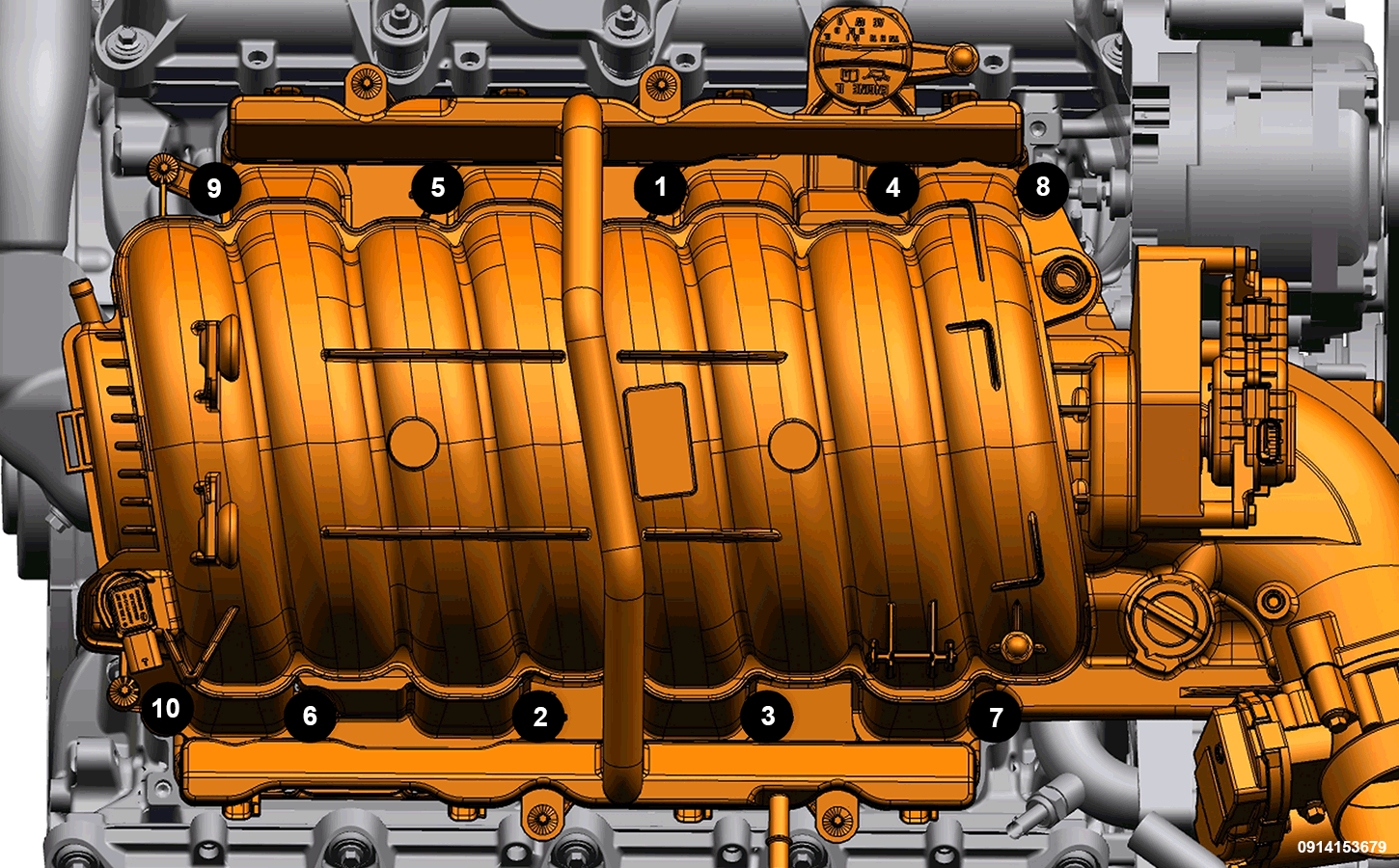

| 1 | Intake Manifold to Cylinder Head Bolts | 12 N.m (9 Ft. Lbs.) | Tightening Sequence |
| 2 | Short Runner Valve (SRV) Actuator Bolts | 8 N.m (71 In. Lbs.) | - |
| 3 | Throttle Body to Intake Manifold Bolts | 8 N.m (71 In. Lbs.) | Tighten bolts in a crisscross sequence |
