Torque Specifications - Rear Brakes

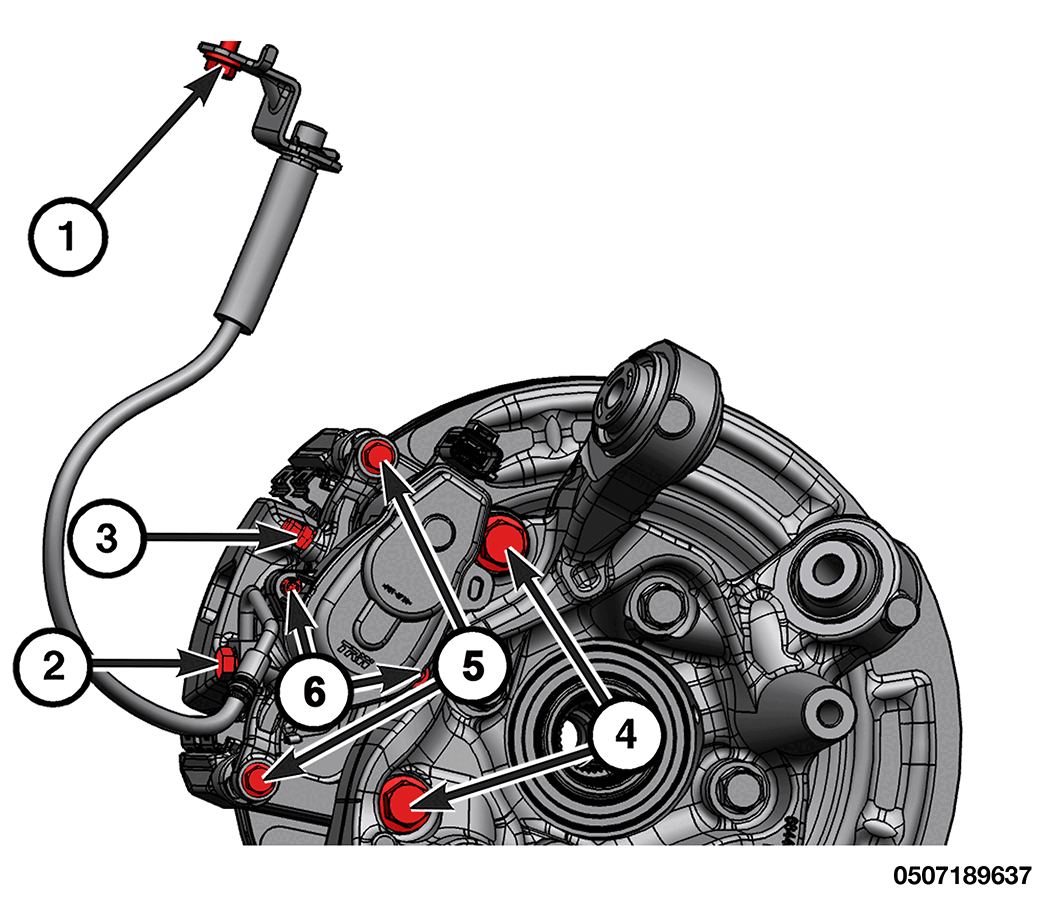

REAR BRAKES (1 OF 3)
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENT |
|---|---|---|---|
| 1 | Brake Rotor Splash Shield Bolts | 12 N. m (9 Ft. Lbs.) | - |
| 2 | Rear Caliper Adapter Bolts | 130 N. m (96 Ft. Lbs.) | - |
| 3 | Actuator Bolt | 12 N. m (9 Ft. Lbs.) | - |
| 4 | Rear Caliper Bolts | 36 N. m (27 Ft. Lbs.) | - |
| 5 | Bleed Screw | 10 N. m (7 Ft. Lbs.) | - |
| 6 | Banjo Bolt | 35 N. m (26 Ft. Lbs.) | - |
| 7 | Brake Rotor Bolt | 20 N. m (15 Ft. Lbs.) | - |

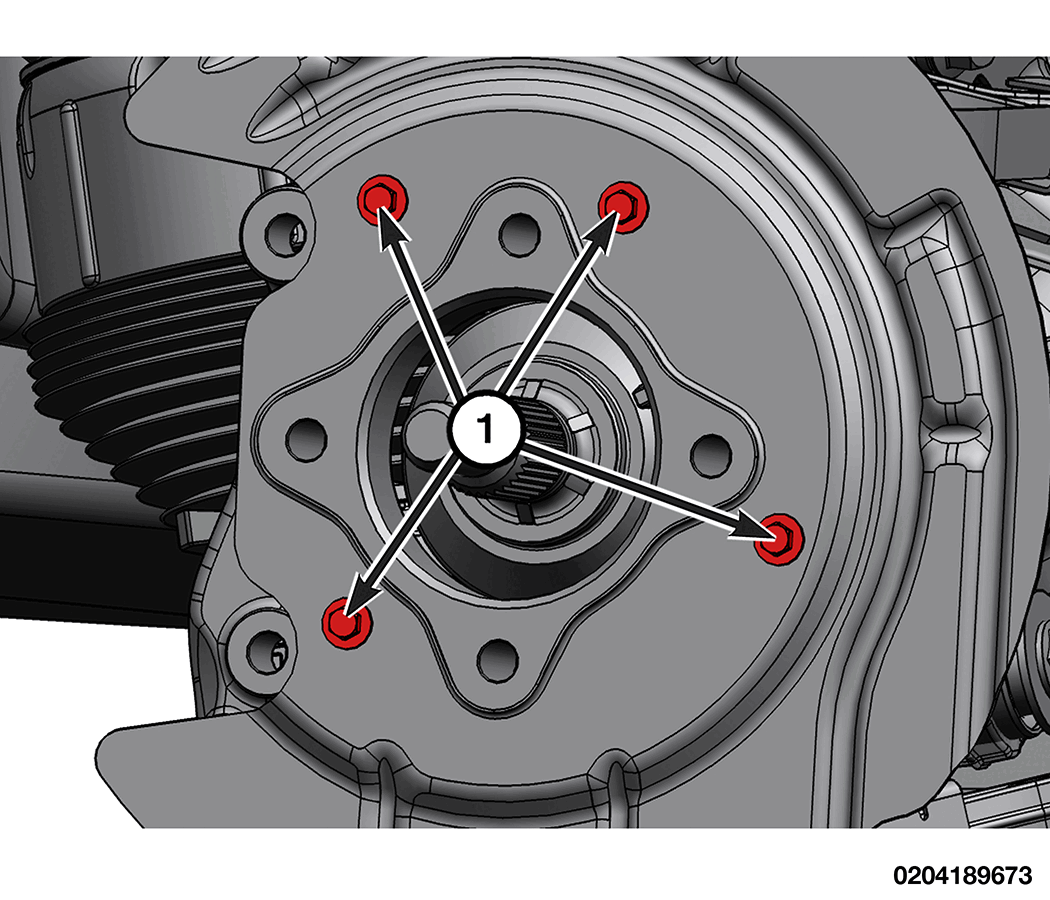

REAR BRAKES (2 OF 3)
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENT |
|---|---|---|---|
| 1 | Brake Rotor Splash Shield Bolts | 12 N. m (9 Ft. Lbs.) | - |

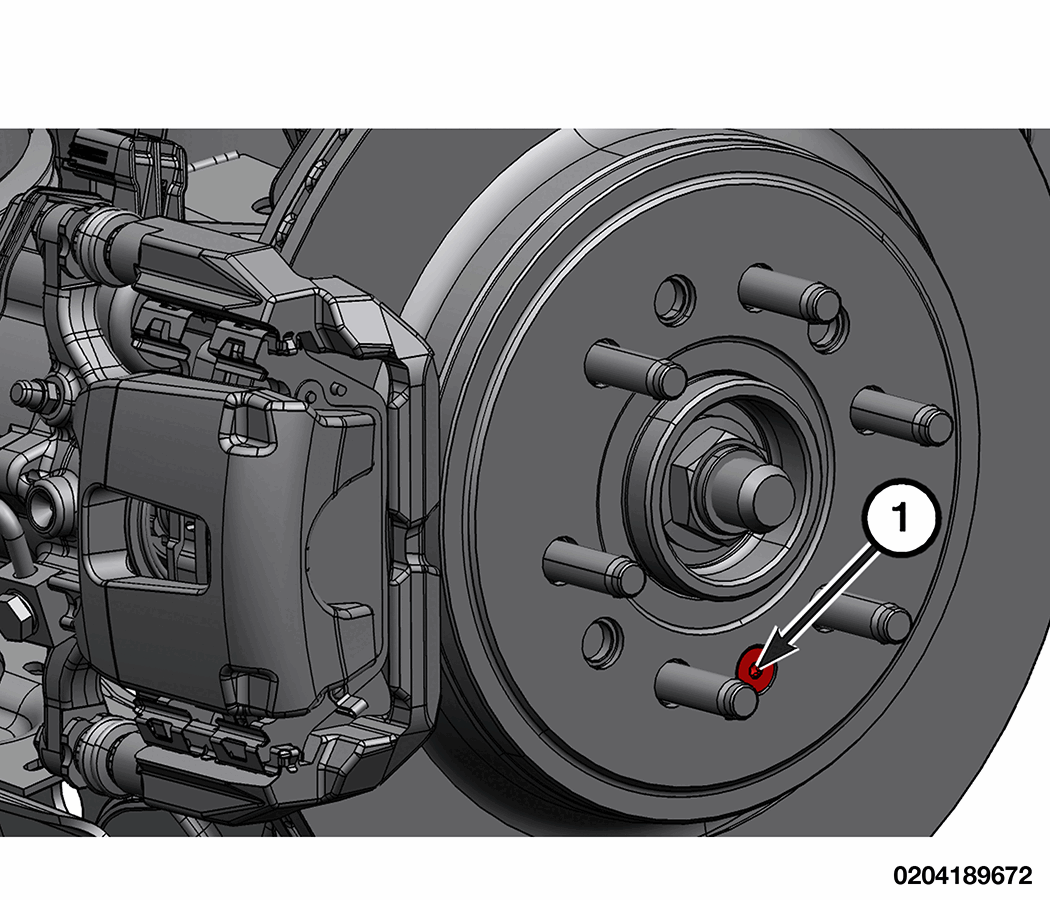

REAR BRAKES (3 OF 3)
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENT |
|---|---|---|---|
| 1 | Brake Rotor Bolt | 20 N. m (15 Ft. Lbs.) | - |
