WL PHEV Coolant Temperature Sensor Locations And Related DTCS
WARNING: This page is about a different variant/trim than selected.

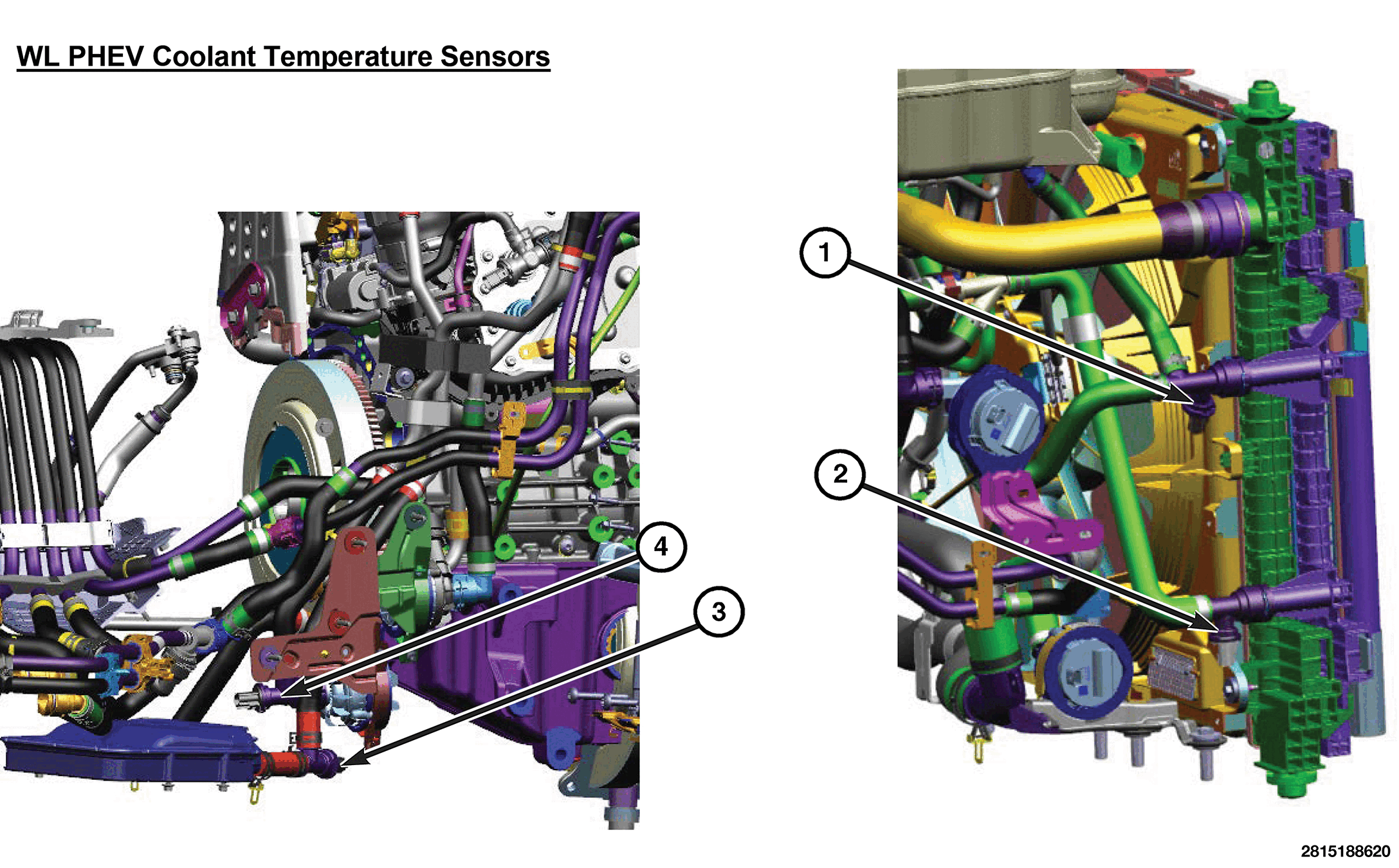

There are several coolant temp sensors located throughout the cooling systems. Review the chart below for specific DTC and related cooling temp sensor locations to properly locate the faulty sensor based on the specific DTC.
NOTE:
Failure to follow the chart and temp sensor locations will result in incorrect temp sensor replacement.
| WL PHEV COOLANT TEMP SENSOR DTC DESCRIPTION AND LOCATIONS | |
|---|---|
| COOLANT TEMP SENSOR DTC | RELATED COOLANT TEMP SENSOR LOCATION CALLOUT |
| P0A01-00 INVERTER COOLANT TEMPERATURE SENSOR "A" CIRCUIT PERFORMANCE P0A02-00 INVERTER COOLANT TEMPERATURE SENSOR "A" CIRCUIT LOW P0A03-00 INVERTER COOLANT TEMPERATURE SENSOR "A" CIRCUIT HIGH |
1. Low Temperature Radiator Outlet Sensor |
| P0CEF-00 HYBRID / EV ELECTRONICS COOLANT TEMPERATURE SENSOR CIRCUIT RANGE/PERFORMANCE P0CF0-00 HYBRID / EV ELECTRONICS COOLANT TEMPERATURE SENSOR CIRCUIT LOW P0CF1-00 HYBRID / EV ELECTRONICS COOLANT TEMPERATURE SENSOR CIRCUIT HIGH |
2. Low Temperature Radiator Inlet Sensor |
| P2183-00 ENGINE COOLANT TEMPERATURE SENSOR 2 CIRCUIT PERFORMANCE P2184-00 ENGINE COOLANT TEMPERATURE SENSOR 2 CIRCUIT LOW P2185-00 ENGINE COOLANT TEMPERATURE SENSOR 2 CIRCUIT HIGH |
3. Heater Core Coolant Inlet Temperature Sensor |
| P01E4-00 ENGINE COOLANT TEMPERATURE SENSOR 3 CIRCUIT PERFORMANCE P01E5-00 ENGINE COOLANT TEMPERATURE SENSOR 3 CIRCUIT LOW P01E6-00 ENGINE COOLANT TEMPERATURE SENSOR 3 CIRCUIT HIGH |
4. Electric Coolant Heater Inlet Temperature Sensor |
