Torque Specifications - Valve Timing
WARNING: This page is about a different variant/trim than selected.

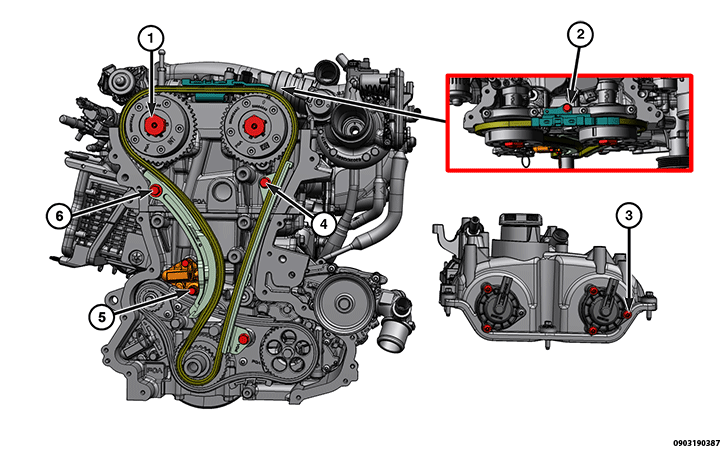

| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|---|
| 1 | Variable Valve Timing Phaser/Exhaust Oil Control Valve Bolt | 150 N.m (110 Ft. Lbs.) | - |
| 2 | Cam to Cam Guide Bolt | 10 N.m (89 In. Lbs.) | - |
| 3 | Actuator to Valve Cover | 4 N.m (35 In. Lbs.) | - |
| 4 | Timing Chain Guide M8 Bolts | 23 N.m (16 Ft. Lbs.) | - |
| 5 | Timing Chain Tensioner M6 Bolts | 10 N.m (89 In. Lbs.) | - |
| 6 | Primary Tensioner Arm M8 Bolt | 28 N.m (21 Ft. Lbs.) | - |
