Torque Specifications - Turbocharger
WARNING: This page is about a different variant/trim than selected.

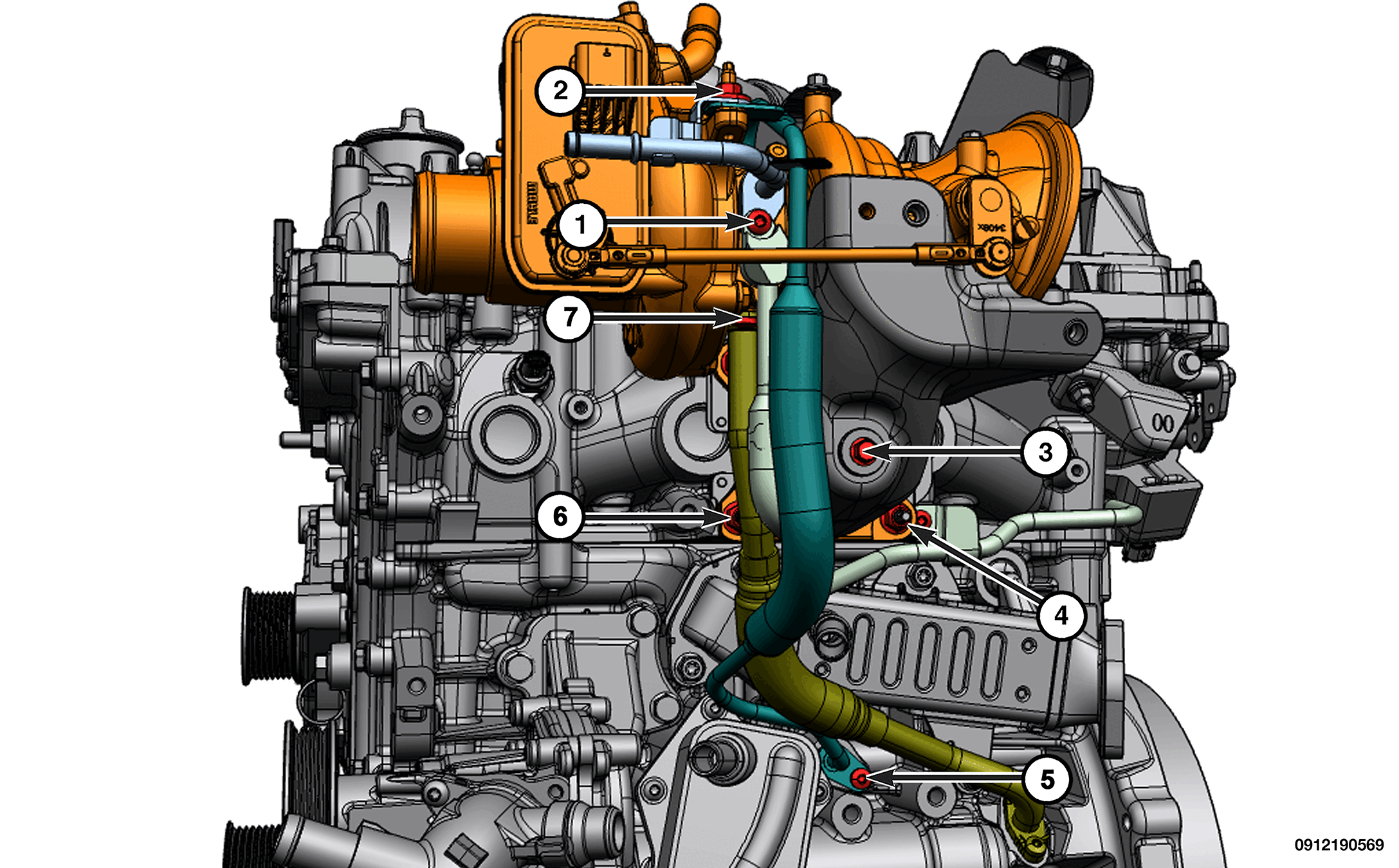

| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|---|
| 1 | Turbocharger Coolant Supply Line and Turbocharger Coolant Return Line to Turbocharger M6 Bolt | 9 N.m (80 In. Lbs.) | - |
| 2 | Turbocharger Oil Supply Line and Turbocharger Coolant Return Line to Turbocharger M6 Nut | 11 N.m (8 Ft. Lbs.) | - |
| 3 | Lower Turbocharger Heat Shield Bolt | 11 N.m (8 Ft. Lbs.) | - |
| 4, 6 | Turbocharger to Cylinder Head M8 Nuts | Torque Procedure
|

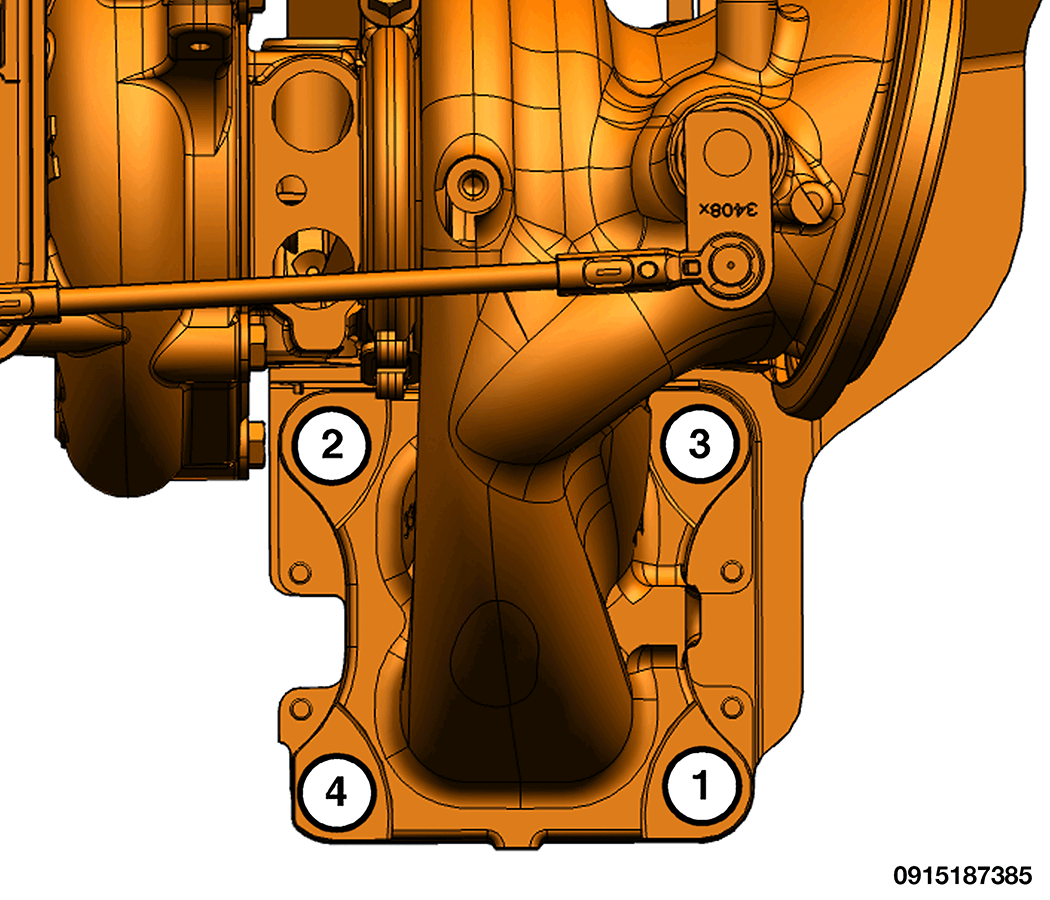

Tightening Sequence Do not reuse these fasteners. If removed, a NEW fastener must be installed and tightened to specifications. |
| 5 | Turbocharger Oil Line to Crankcase M6 Bolts | 11 N.m (8 Ft. Lbs.) | - |
| 7 | Turbocharger Oil Line to Turbocharger M6 Bolt | 11 N.m (8 Ft. Lbs.) | - |
| - | Turbocharger Coolant Supply Line to Cylinder Head M6 Bolts | 11 N.m (8 Ft. Lbs.) | - |
| - | Turbocharger Heat Shield/Gasket M6 Bolts | 10 N.m (89 In. Lbs.) | - |
| - | Upper Turbocharger Heat Shield Bolts | 11 N.m (8 Ft. Lbs.) | - |
