Torque Specifications - Fuel System
WARNING: This page is about a different variant/trim than selected.

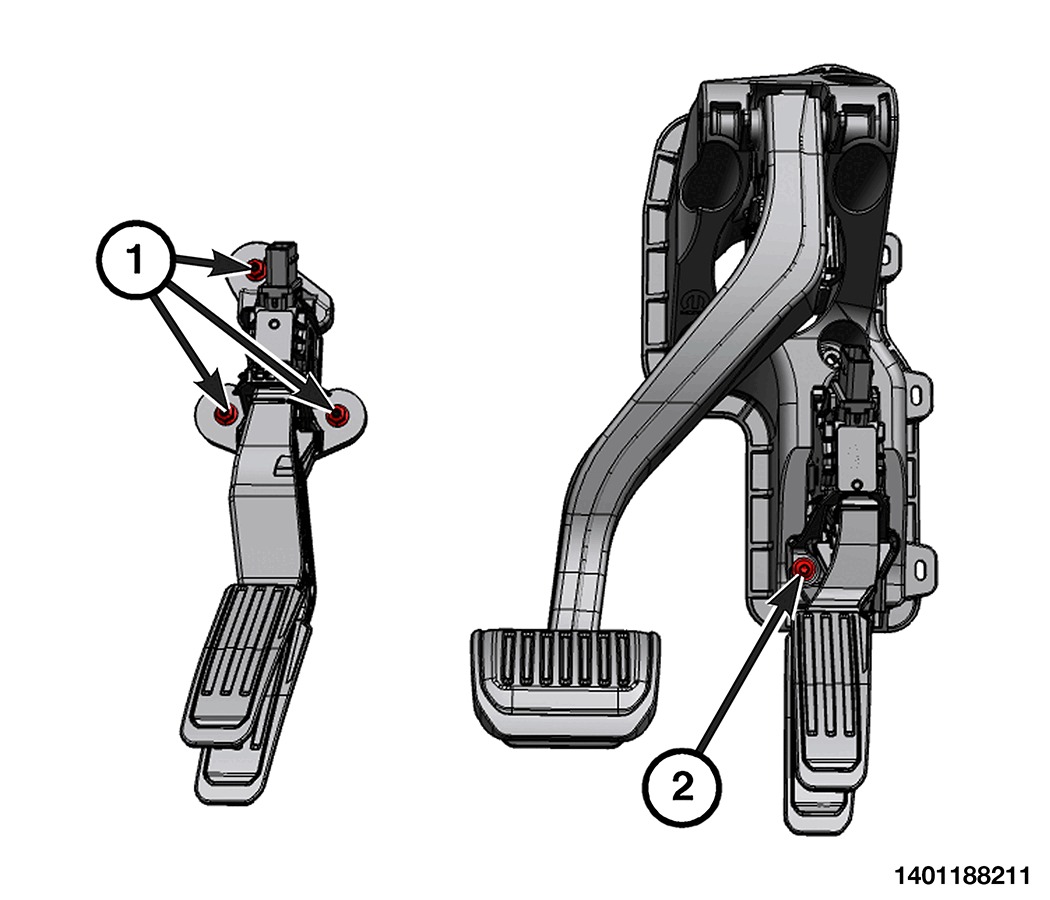

| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|---|
| 1 | Accelerator Pedal to Bulkhead Nuts | 9 N. m (80 In. Lbs.) | - |
| 2 | Accelerator Pedal to Bracket Bolt (RHD) | 5 N. m (44 In. Lbs.) | - |

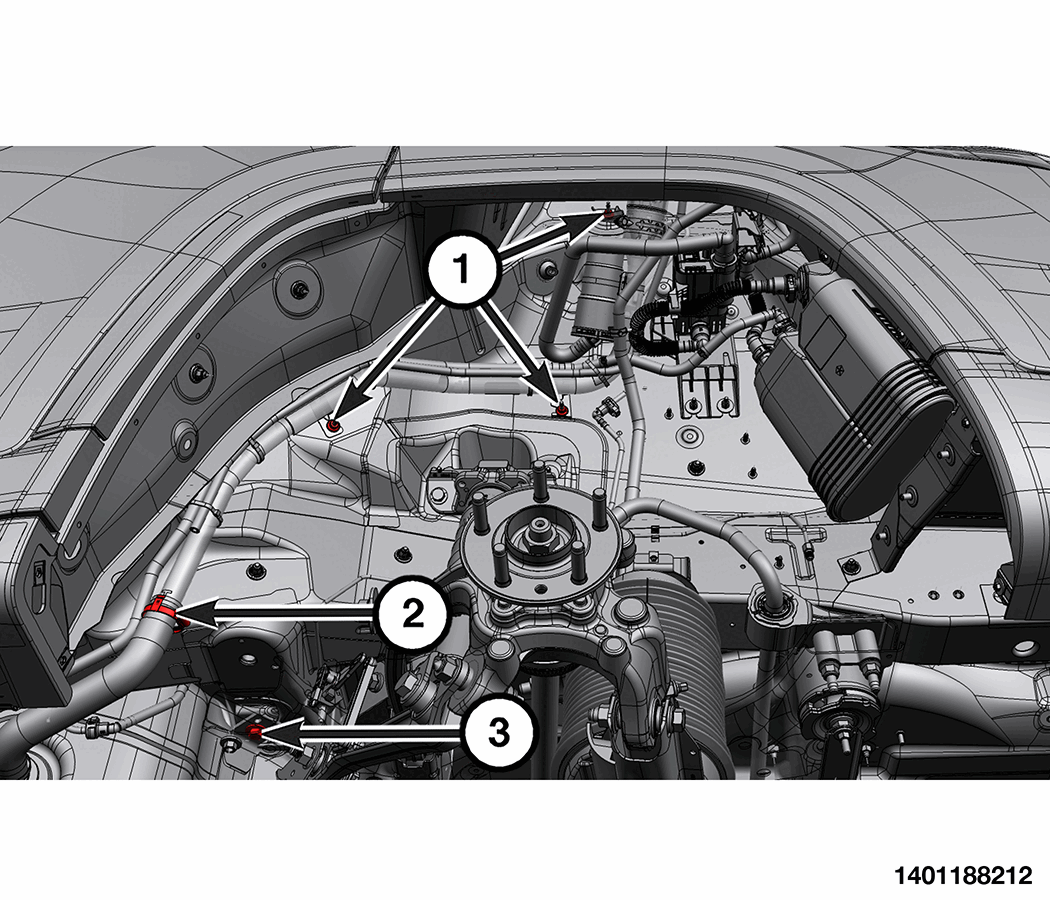

| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|---|
| 1 | Fuel Filler Tube Mounting Nut(s) | 8 N. m (71 In. Lbs.) | - |
| 2 | Fuel Filler Tube Clamp | 3 N. m (30 In. Lbs.) | - |
| 3 | Fuel Tank Strap Bolts | 55 N. m (41 Ft. Lbs.) | - |

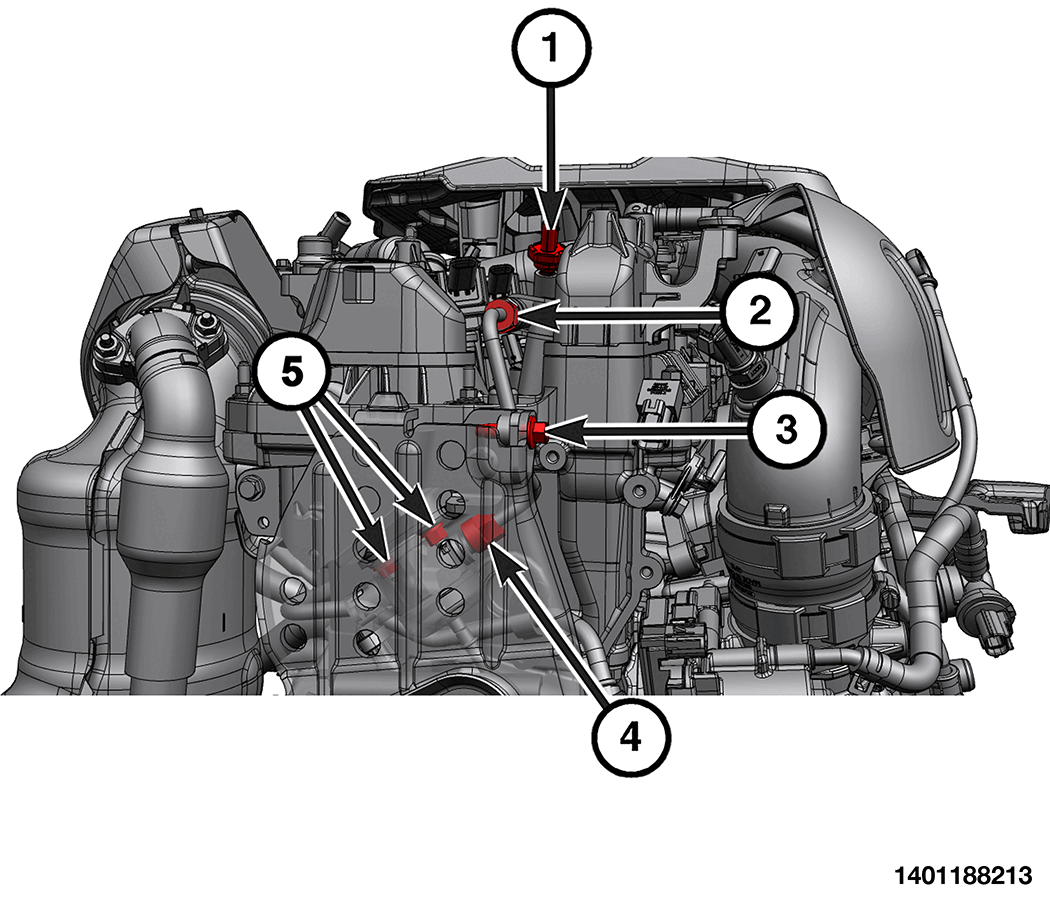

| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|---|
| 1 | Fuel Rail Pressure Sensor | 33 N. m (24 Ft. Lbs.) | - |
| 2, 4 | High Pressure Fuel Pipe Fittings | 30 N. m (24 Ft. Lbs.) | - |
| 3 | Upper High Pressure Fuel Pump Shield Bolt | 23 N. m (17 Ft. Lbs.) | - |
| 5 | Fuel Injection Pump M6 Nuts | 9 N. m (80 In. Lbs.) | - |
| - | Fuel Rail Mounting Bolts | 23 N. m (17 Ft. Lbs.) | - |
