Torque Specifications - Engine Sensors
WARNING: This page is about a different variant/trim than selected.

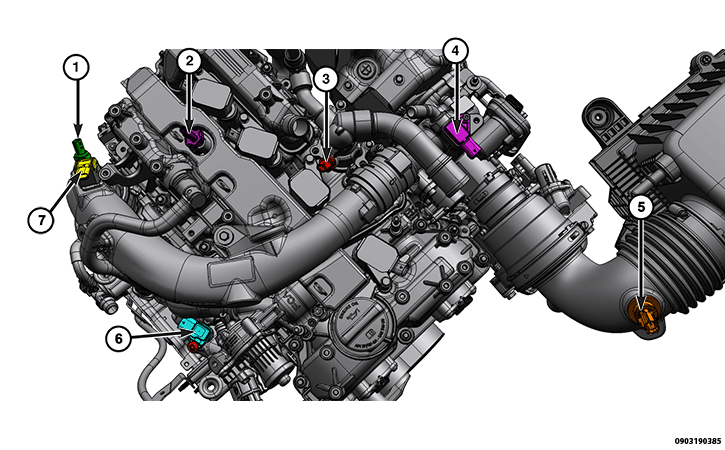

| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|---|
| 1 | Inlet Air Temperature Sensor | 1/4 Turn | - |
| 2 | Fuel Rail Pressure Sensor | 33 N. m (24 Ft. Lbs.) | - |
| 3 | Engine Coolant Temperature Sensor | 20 N.m (15 Ft. Lbs.) | - |
| 4 | Crankcase Pressure Sensor | Tighten Bolt Securely | - |
| 5 | Intake Air Temperature Sensor | 1/4 Turn | - |
| 6 | Temperature/Manifold Absolute Pressure (TMAP) Sensor | Tighten Bolt Securely | - |
| 7 | Boost Pressure Sensor | Tighten Bolt Securely | - |
| - | Camshaft Position Sensor Stud Bolt | 9 N.m (80 In. Lbs.) | - |
| - | Crankshaft Position Sensor Bolt | 10 N.m (7 Ft. Lbs.) | - |
| - | Exhaust Camshaft Position Sensor Stud Bolt | 9 N.m (80 In. Lbs.) | - |
| - | Exhaust Camshaft Position Sensor Heat Shield Nut | 9 N.m (80 In. Lbs.) | - |
| - | Intake Camshaft Position Sensor Bolt | 10 N.m (7 Ft. Lbs.) | - |
| - | Oil Pressure/Temperature Sensor | 50 N.m (37 Ft. Lbs.) | - |
| - | Oxygen Sensor | 40 N.m (30 Ft. Lbs.) | - |
| - | Knock Sensor | 28 N.m (21 Ft. Lbs.) | Do not reuse fastener. If removed, a new fastener must be installed and tightened to specifications |
| - | Temp Sensor To EGR Tube Assembly | 37 N.m (27 Ft. Lbs.) | - |
