Torque Specifications - Engine Mounts
WARNING: This page is about a different variant/trim than selected.

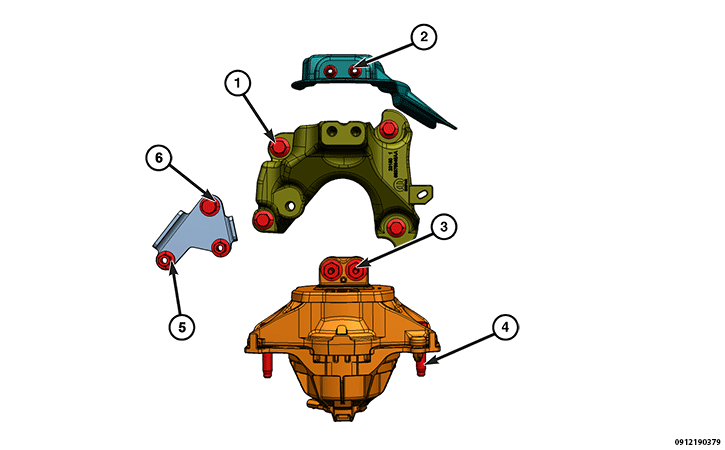

LEFT ENGINE MOUNT
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|---|
| 1 | Engine Mount Bracket Bolts | 63 N.m (46 Ft. Lbs.) | - |
| 2 | Engine Mount Heat Shield Nuts | 11 N.m (8 Ft. Lbs.) | - |
| 3 | Engine Mount Stud Bolts | 63 N.m (46 Ft. Lbs.) | - |
| 4 | Engine Mount Bolts | 63 N.m (46 Ft. Lbs.) | - |
| 5 | FAD Bracket to FAD Nuts | 30 N.m (22 Ft. Lbs.) | - |
| 6 | FAD Bracket to LH Engine Mount Bracket Bolt | 35 N.m (26 Ft. Lbs.) | - |

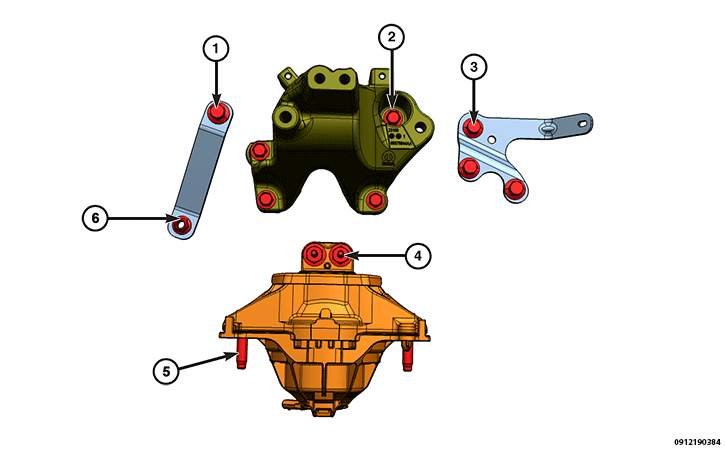

RIGHT ENGINE MOUNT
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|---|
| 1 | Front Diff Bracket to Engine mount Braket | 55 N.m (41 Ft. Lbs.) | - |
| 2 | Engine Mount Bracket Bolts | 63 N.m (46 Ft. Lbs.) | - |
| 3 | Front Differential bracket to Engine Mount Bracket Bolt | 55 N.m (40 Ft. Lbs.) | - |
| 4 | Engine Mount Stud Bolts | 63 N.m (46 Ft. Lbs.) | - |
| 5 | Engine Mount to Cradle | 63 N.m (46 Ft. Lbs.) | - |
| 6 | Front Differential Brace to Differential Nut | 55 N.m (40 Ft. Lbs.) | - |
