Torque Specifications - Cooling System
WARNING: This page is about a different variant/trim than selected.

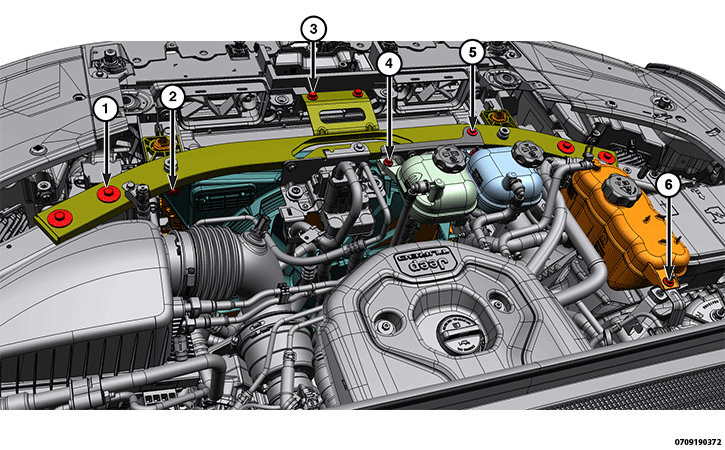

| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|---|
| 1, 3 | Radiator Support Bracket Bolts | 12 N.m (9 Ft. Lbs.) | - |
| 2 | Electric Cooling Fan Bolts | 7 N.m (62 In. Lbs.) | - |
| 4, 6 | Pressurized Coolant Bottle Nuts | 7 N.m (62 In. Lbs.) | - |
| 5 | Coolant Bottle Bracket Bolts | 7 N.m (62 In. Lbs.) | - |

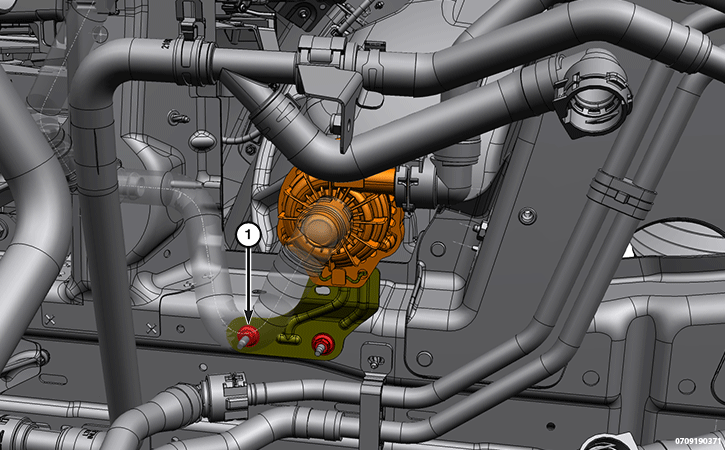

| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|---|
| 1 | High Temperature Auxiliary Coolant Pump Nuts | 5 N.m (44 In. Lbs.) | - |

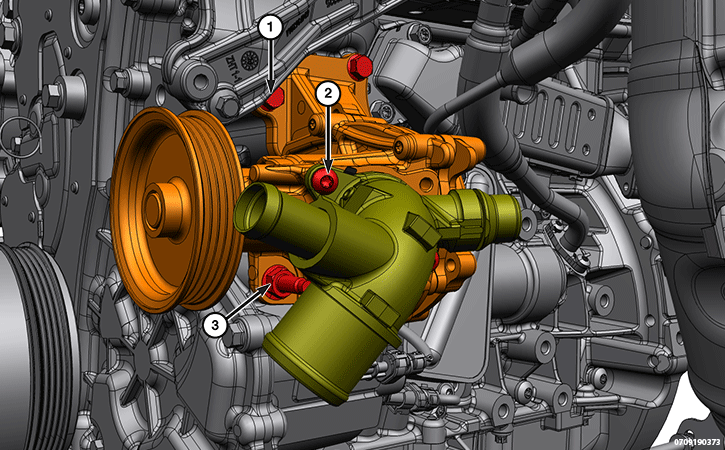

| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|---|
| 1 | Water Pump M8 Bolts | 25 N.m (18 Ft. Lbs.) | - |
| 2 | Water Pump Inlet Tube M5 Bolts | 8 N.m (71 In. Lbs.) | - |
| 3 | Water Pump M8 Stud Bolt | 25 N.m (18 Ft. Lbs.) | - |
| - | Ground Wire Nut | 9 N.m (80 In. Lbs.) | - |
| - | Engine Coolant Temperature Sensor | 20 N.m (15 Ft. Lbs.) | - |
| - | Thermostat Housing Bolts | 10 N.m (89 In. Lbs.) | - |
| - | Thermostat Coolant Manifold Bolts | 10 N.m (89 In. Lbs.) | - |
