Torque Specifications - Air Intake
WARNING: This page is about a different variant/trim than selected.

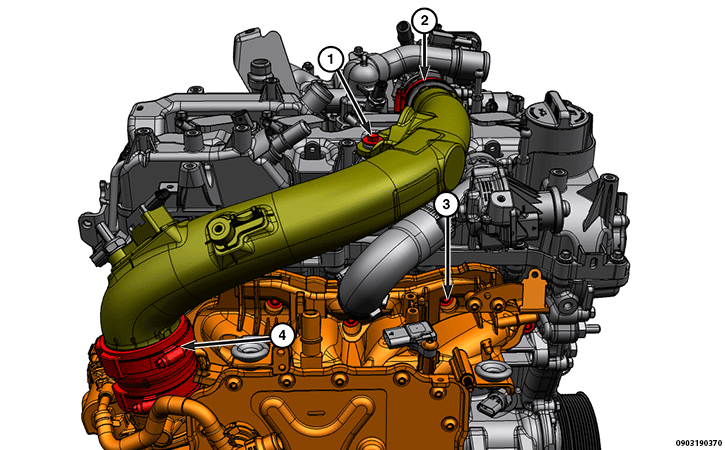

| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|---|
| 1 | Intake Air Tube Bolt | 7 N.m (53 In. Lbs.) | - |
| 2 | Intake Air Tube clamp to T-Body | 4 N.m (34 In. Lbs.) | - |
| 3 | Intake Manifold M6 Bolts | 11 N.m (8 Ft. Lbs.) | Tightening Sequence |
| 4 | Intake Air Tube Clamp to Throttle Body | 7 N.m (53 In. Lbs.) | - |

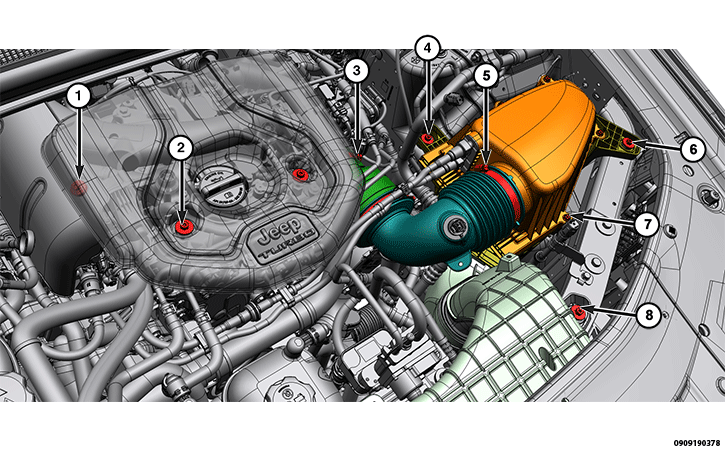

| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
| 1 | Side Engine Cover M6 Bolts | 5 N.m (44 In. Lbs.) | - |
| 2 | Top Engine Cover M6 Bolts | 5 N.m (44 In. Lbs.) | - |
| 3 | Clean Air Tube to Turbo Charger | 7 N.m (53 In. Lbs.) | - |
| 4 | Air Cleaner Body Bolts to Frame Rail | 7 N.m (53 In. Lbs.) | - |
| 5 | Clean Air Tube to Air Cleaner Cover | 7 N.m (53 In. Lbs.) | - |
| 6 | Air Cleaner Body Bolts to Core Support | 7 N.m (53 In. Lbs.) | - |
| 7 | Air Cleaner Cover Screws | 4 N.m (34 In. Lbs.) | - |
| 8 | Air Intake Tube to Core Support | - | - |
