TORQUE SPECIFICATIONS - MOTOR/GENERATOR UNIT (MGU)

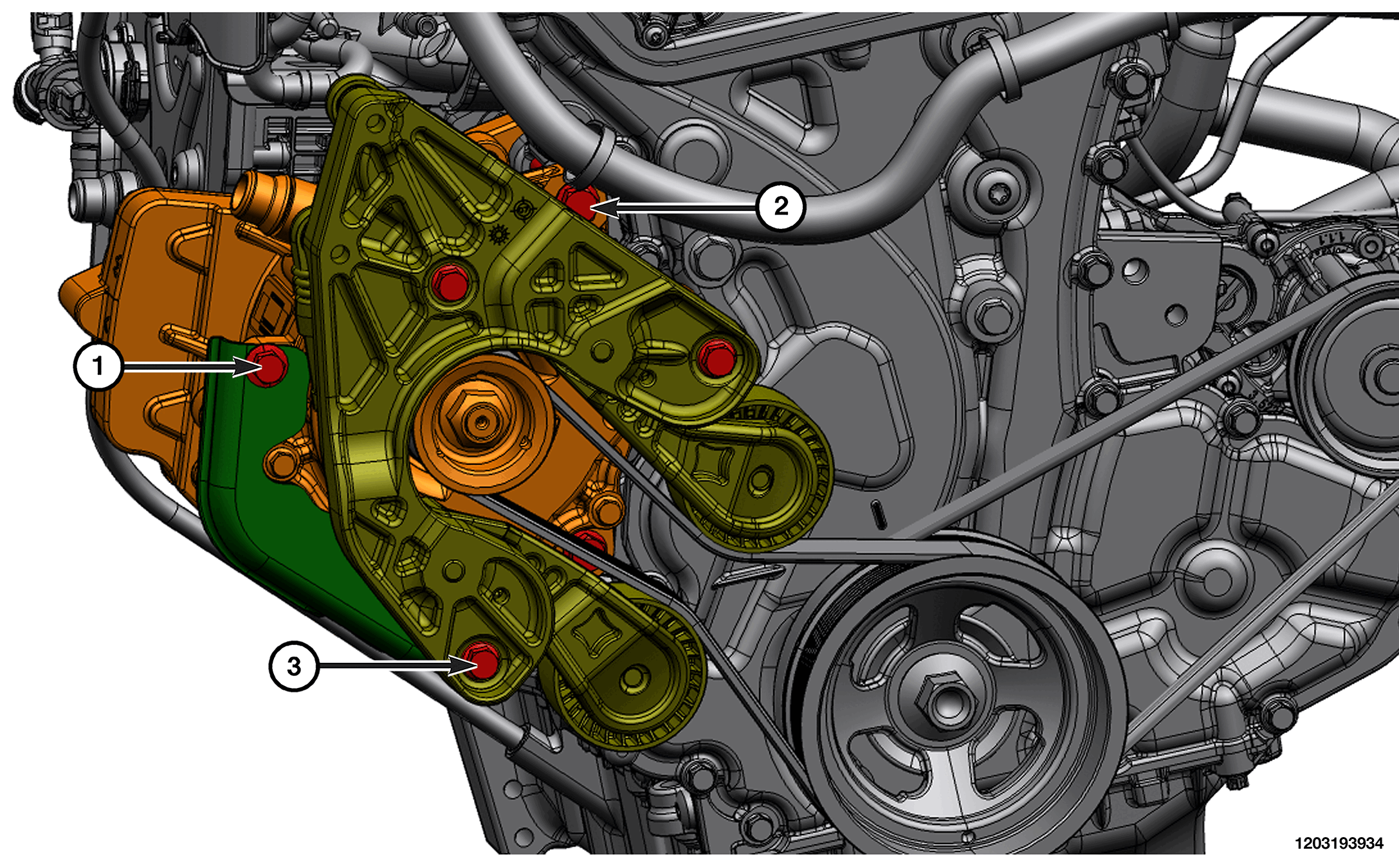

| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENT |
|---|---|---|---|
| 1 | Blocker Bracket to MGU | 24 N.m (18 Ft. Lbs.) | - |
| 2 | MGU Mounting Bolt | 48 N.m (35 Ft. Lbs.) | - |
| 3 | MGU Belt Tensioner to MGU | 25 N.m (18 Ft. Lbs.) | - |
| - | MGU Harness to Floor Bolt | 8 N.m (71 In. Lbs.) | - |
| - | MGU Harness to Bracket Bulkhead Nut | 11 N.m (8 Ft. Lbs.) | - |
| - | MGU Harness to Bracket Nut | 11 N.m (8 Ft. Lbs.) | - |
| - | MGU Harness Trough to Transmission Nuts | 5 N.m (44 In. Lbs.) | - |
| - | MGU Harness Trough to Transmission Bolt | 8 N.m (71 In. Lbs.) | - |
| - | MGU Harness Trough to Transmission Stud-bolt | 10 N.m (7 Ft. Lbs.) | - |
