Torque Specifications - HV Modules
WARNING: This page is about a different variant/trim than selected.

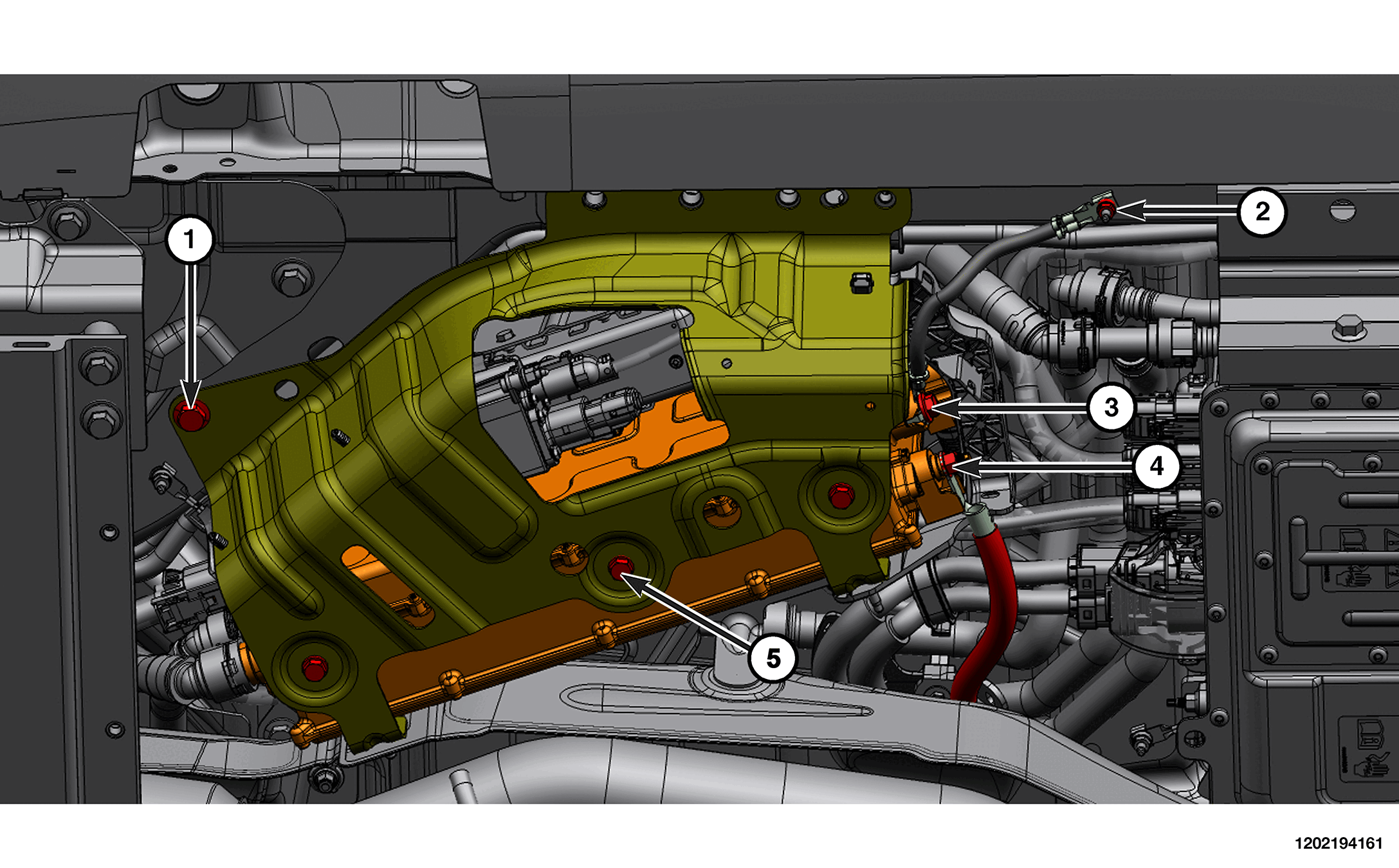

INTEGRATED DUAL CHARGING MODULE
TORQUE SPECIFICATIONS - HV MODULES
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENT |
|---|---|---|---|
| 1 | IDCM Bracket to Body | 25 N.m (18 Ft. Lbs.) | - |
| 2 | Ground Wire to Body | 25 N.m (18 Ft. Lbs.) | - |
| 3 | Ground Wire to IDCM | 25 N.m (18 Ft. Lbs.) | - |
| 4 | B(+) Cable to IDCM | 25 N.m (18 Ft. Lbs.) | - |
| 5 | IDCM Bracket to IDCM | 25 N.m (18 Ft. Lbs.) | - |

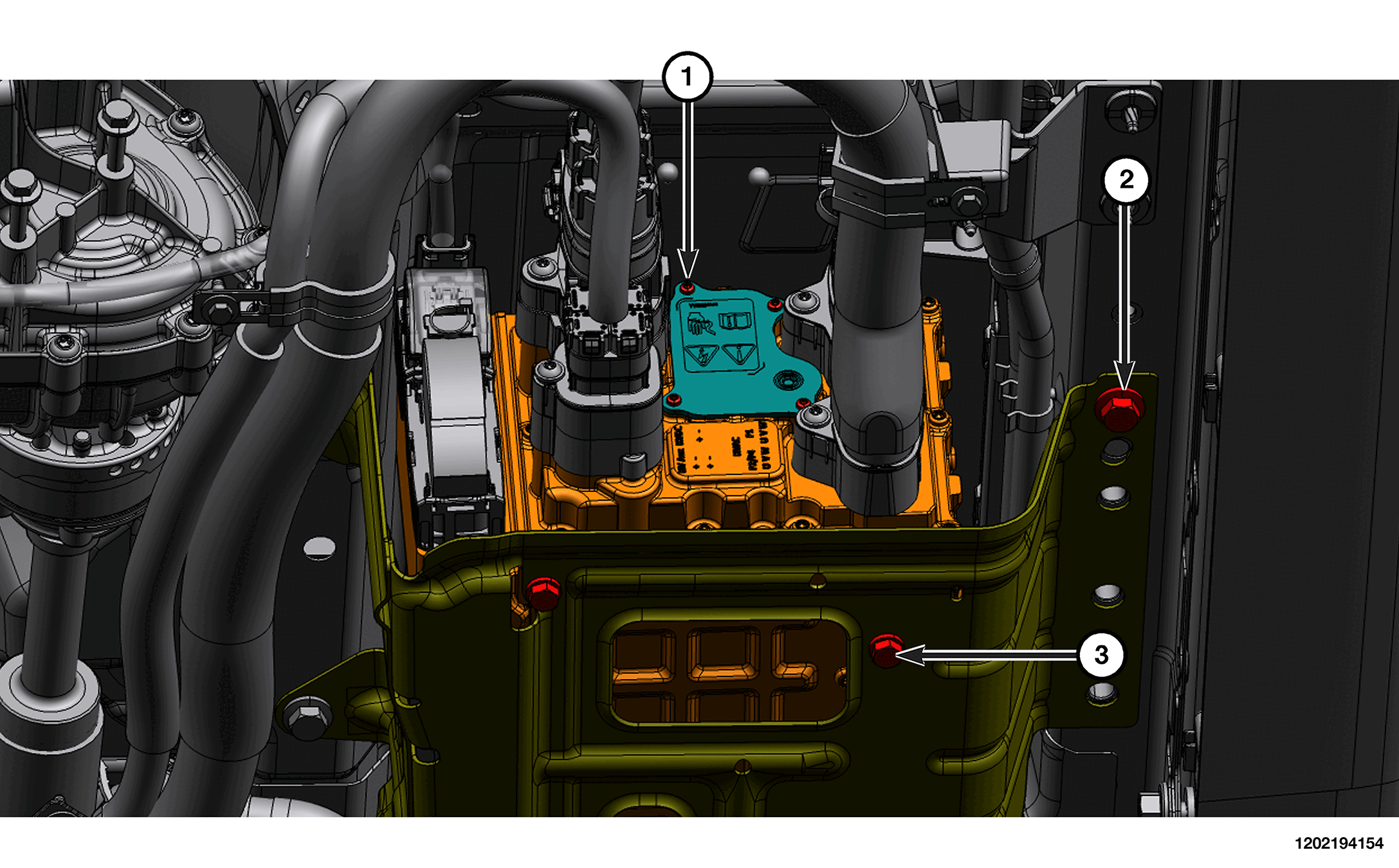

POWER INVERTER MODULE (PIM)
TORQUE SPECIFICATIONS - HV MODULES
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENT |
|---|---|---|---|
| 1 | Fuse Cover Plate Screws | 4 N.m (35 In. Lbs.) | - |
| 2 | PIM Bracket to Body | 25 N.m (18 Ft. Lbs.) | - |
| 3 | PIM Bracket to PIM | 25 N.m (18 Ft. Lbs.) | - |
| - | Electric Air Conditioner (EAC) Fuse Nuts | 4 N.m (35 In. Lbs.) | - |
| - | Electric Coolant Heater (ECH) Fuse Nuts | 4 N.m (35 In. Lbs.) | - |

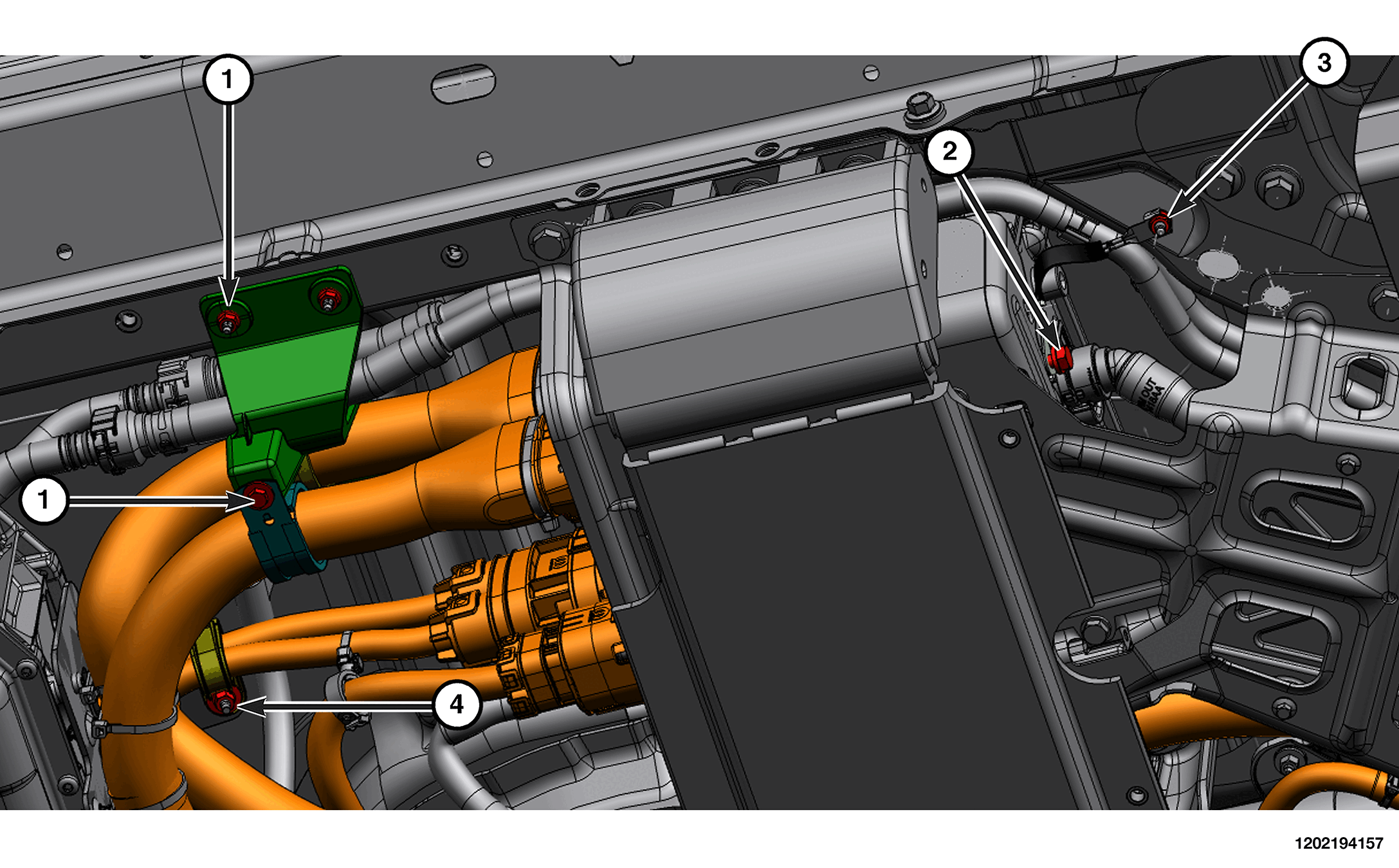

TORQUE SPECIFICATIONS - HV MODULES
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENT |
|---|---|---|---|
| 1 | Support Bracket Body | 8 N.m (71 In. Lbs.) | - |
| 2 | Ground Wire to PIM Bolt | 25 N.m (18 Ft. Lbs.) | - |
| 3 | Ground Wire to Body Nut | 25 N.m (18 Ft. Lbs.) | - |
| 4 | B(+) Cable to IDCM | 25 N.m (18 Ft. Lbs.) | - |
| 5 | High Voltage Harness to Support Bracket | 8 N.m (71 In. Lbs.) | - |
