Torque Specifications - Valve Timing
WARNING: This page is about a different variant/trim than selected.
TORQUE SPECIFICATIONS - VALVE TIMING

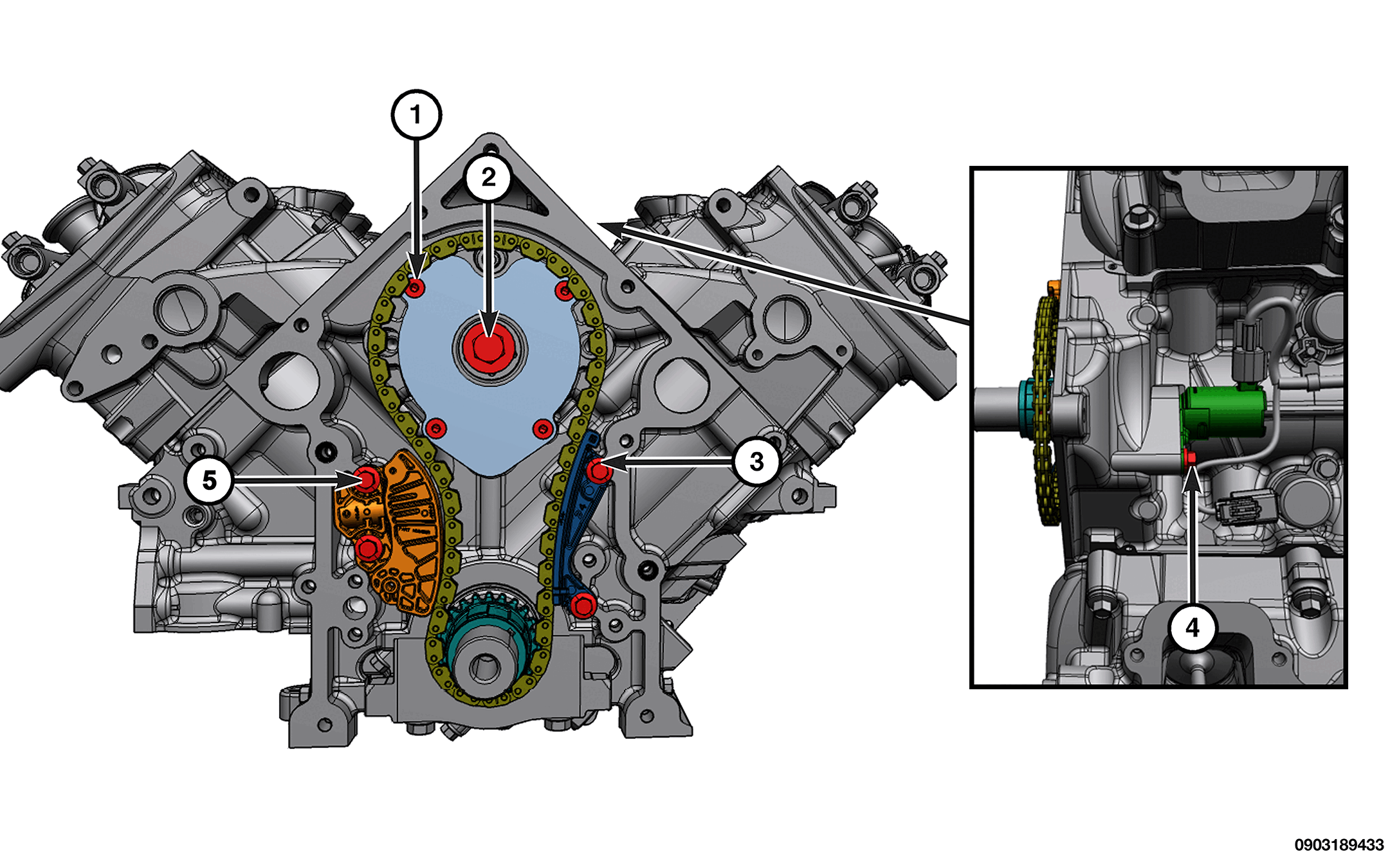

| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|---|
| 1 | Camshaft Thrust Plate Bolts | 13 N.m (10 Ft. Lbs.) | Tightening Sequence |
| 2 | Camshaft Phaser Bolt | 98 N.m (72 Ft. Lbs.) | - |
| 3 | Timing Drive Guide Bolts | 11 N.m (8 Ft. Lbs.) | - |
| 4 | Variable cam Timing (VCT) Solenoid Bolt | 11 N.m (8 Ft. Lbs.) | - |
| 5 | Timing Drive Tensioner Bolts | 11 N.m (8 Ft. Lbs.) | - |
