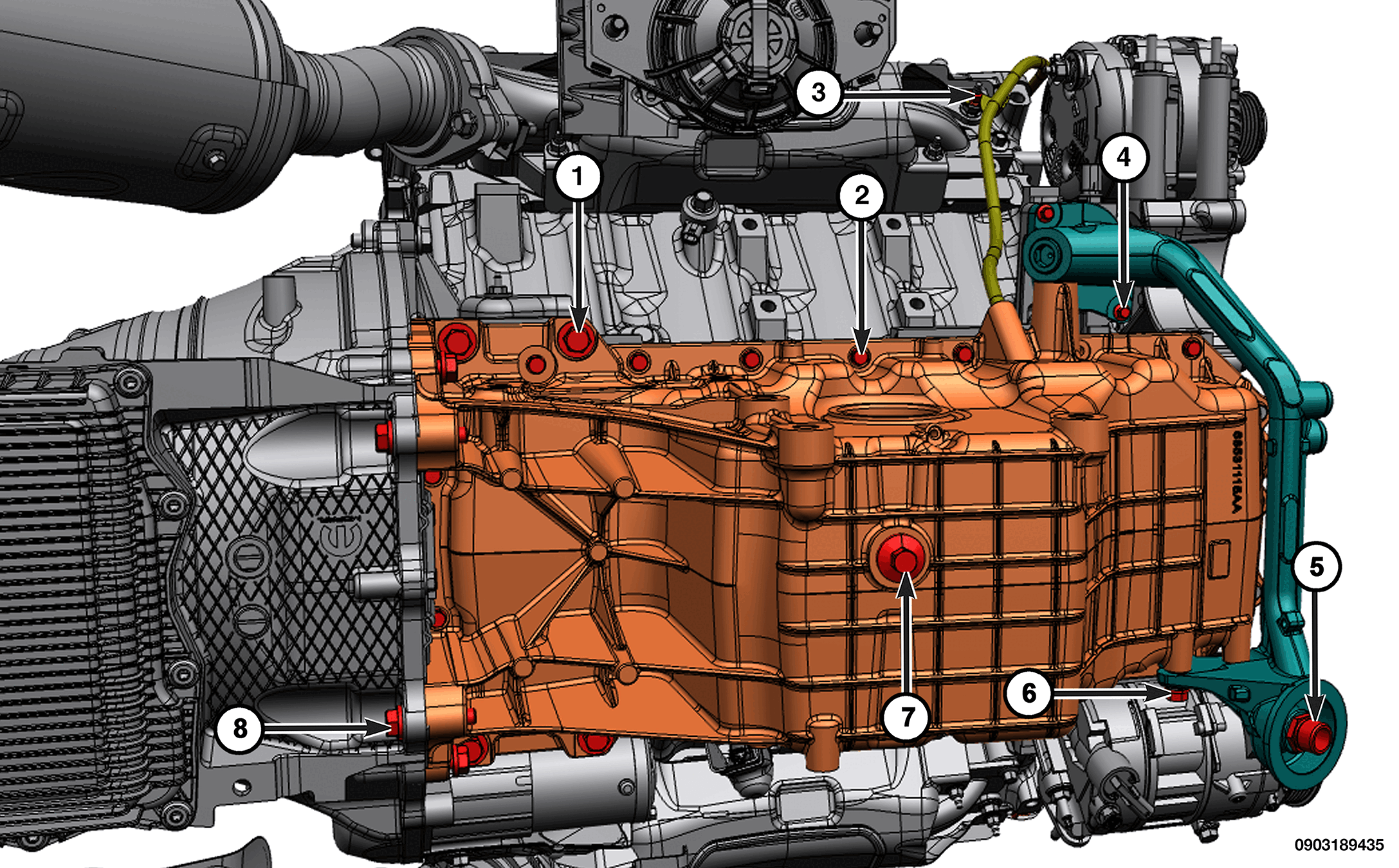

TORQUE SPECIFICATIONS - LUBRICATION
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|---|
| 1 2 |
Oil Pan to Engine Block M10 Bolts Oil Pan to Engine Block M6 Bolts |
54 N.m (40 Ft. Lbs.) 14 N.m (10 Ft. Lbs.) |
Tightening Sequence |
| 3 | Oil Level Indicator Tube Nut | 8 N.m (71 In. Lbs.) | - |
| 4 | Oil Filter Adapter to Engine Block Bolts | 12 N.m (9 Ft. Lbs.) | - |
| 5 | Oil Filter Adapter to Oil Filter Housing | 12 N.m (9 Ft. Lbs.) | - |
| 6 | Oil Filter Housing to Oil Pan Bolts | 25 N.m (18 Ft. Lbs.) | - |
| 7 | Oil Pan Drain Plug | 34 N.m (25 Ft. Lbs.) | - |
| 8 | Oil Pan to Transmission Bolts | 54 N.m (40 Ft. Lbs.) | - |

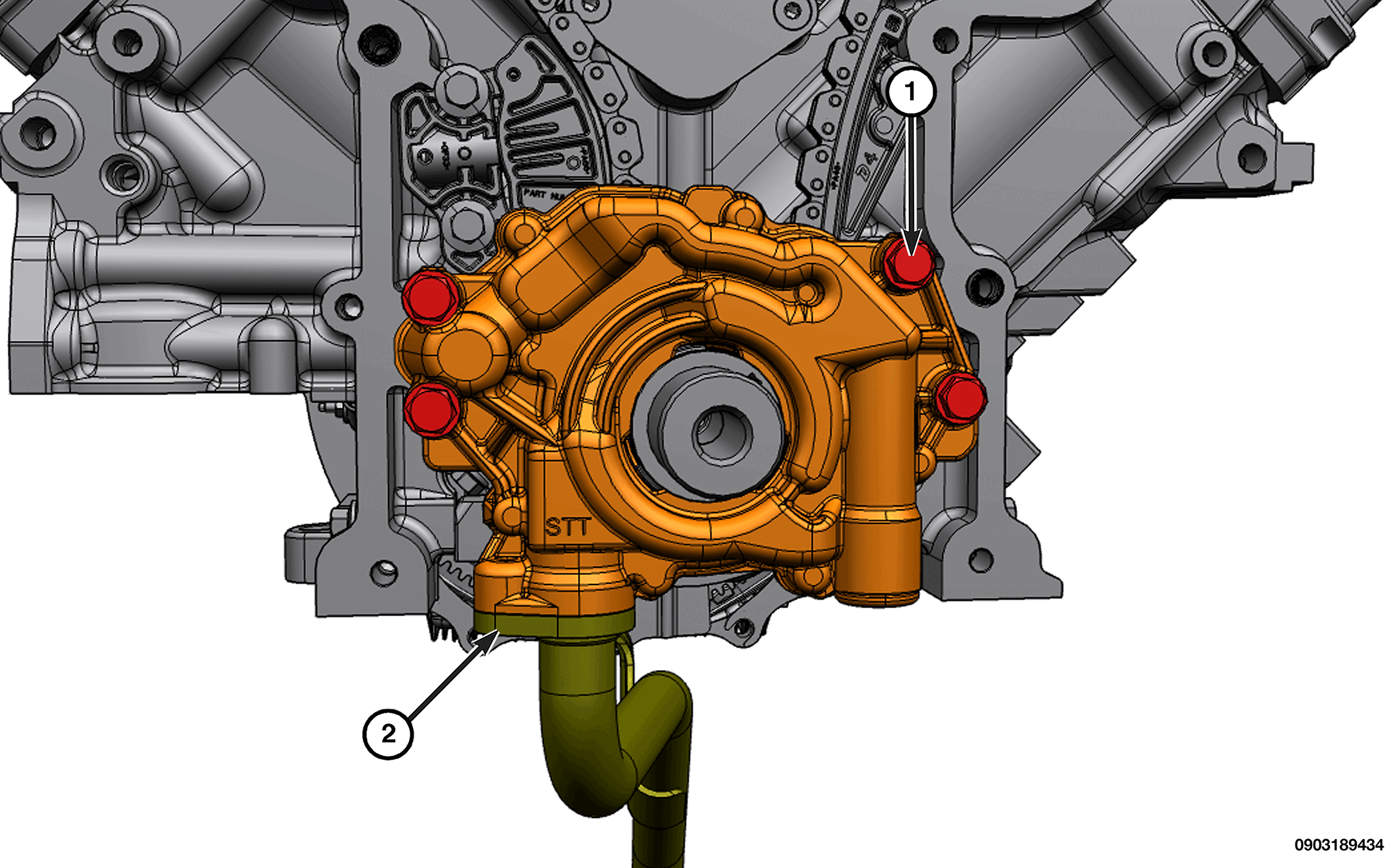

TORQUE SPECIFICATIONS - LUBRICATION
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|---|
| 1 | Oil Pump Bolts | 28 N.m (21 Ft. Lbs.) | - |
| 2 | Oil Pump Pickup Tube Bolt | 28 N.m (21 Ft. Lbs.) | - |
| - | Oil Pump Pickup Tube Nut | 28 N.m (21 Ft. Lbs.) | - |
