Torque Specifications - Fuel System
WARNING: This page is about a different variant/trim than selected.

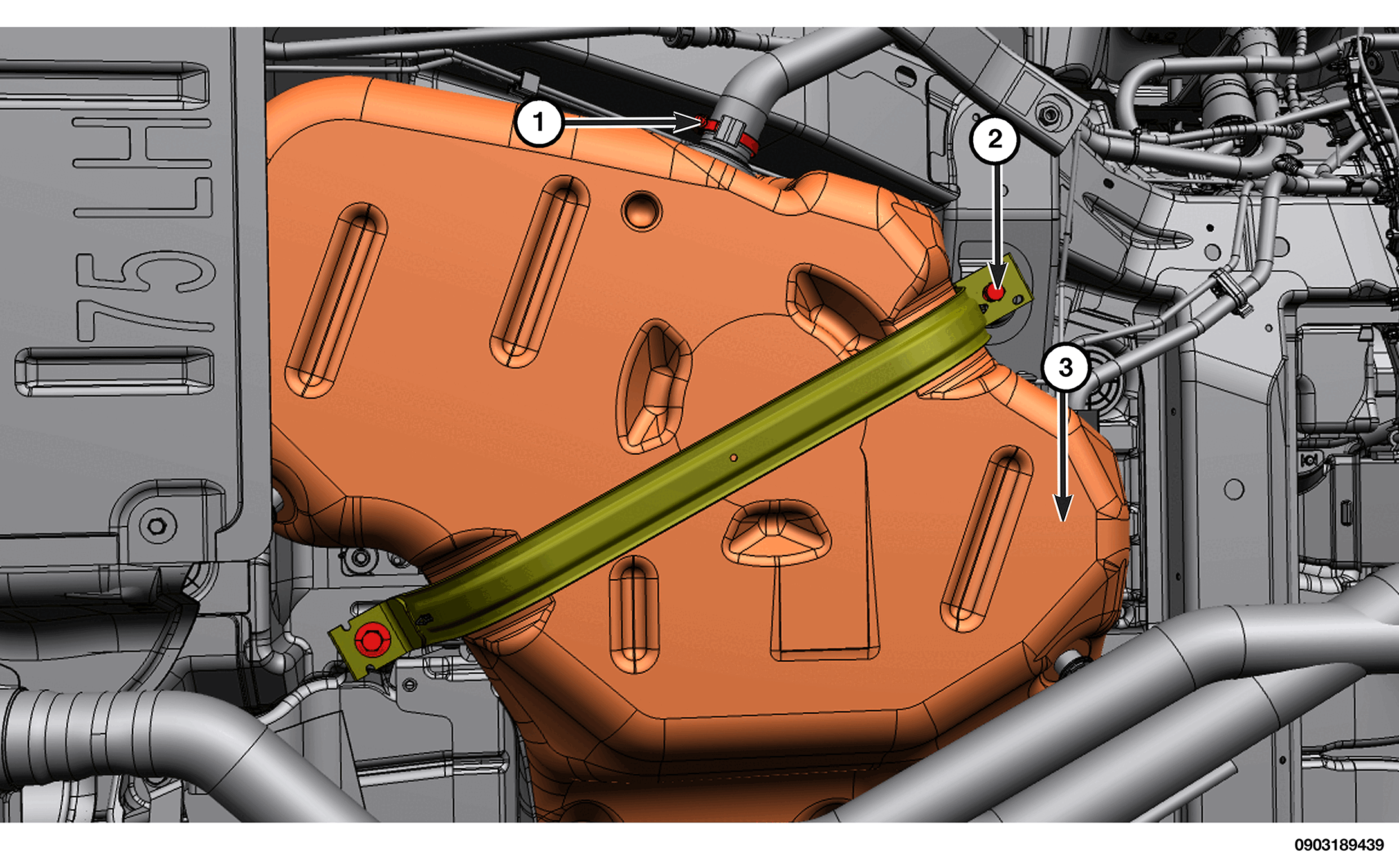

TORQUE SPECIFICATIONS - FUEL SYSTEM
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|---|
| 1 | Fuel Filler Tube Clamp | 3 N.m (30 In. Lbs.) | - |
| 2 | Fuel Tank Mounting Straps | 55 N.m (41 Ft. Lbs.) | - |

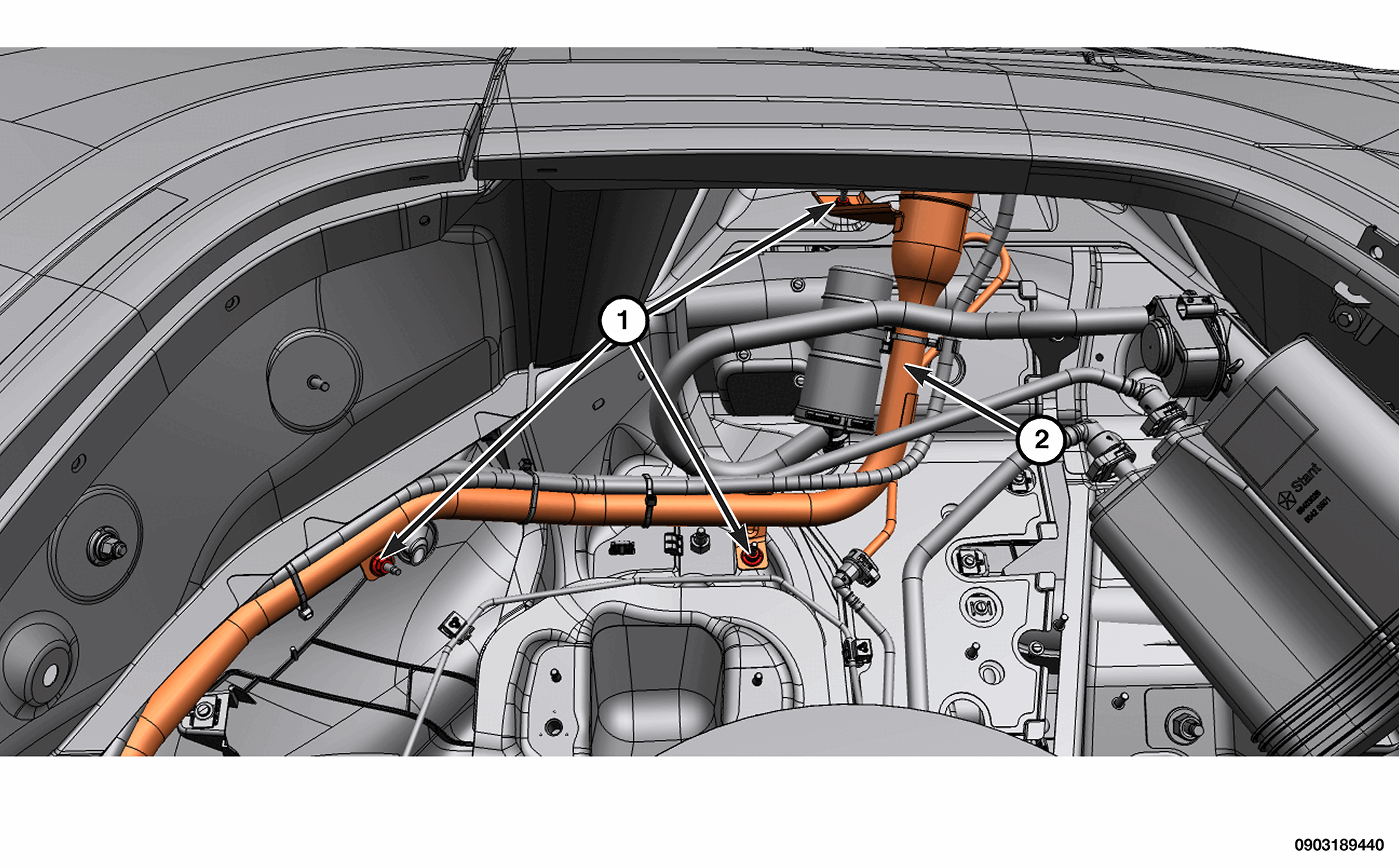

TORQUE SPECIFICATIONS - FUEL SYSTEM
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|---|
| 1 | Fuel Filler Tube to Body Nut(s) | 8 N.m (71 In. Lbs.) | - |

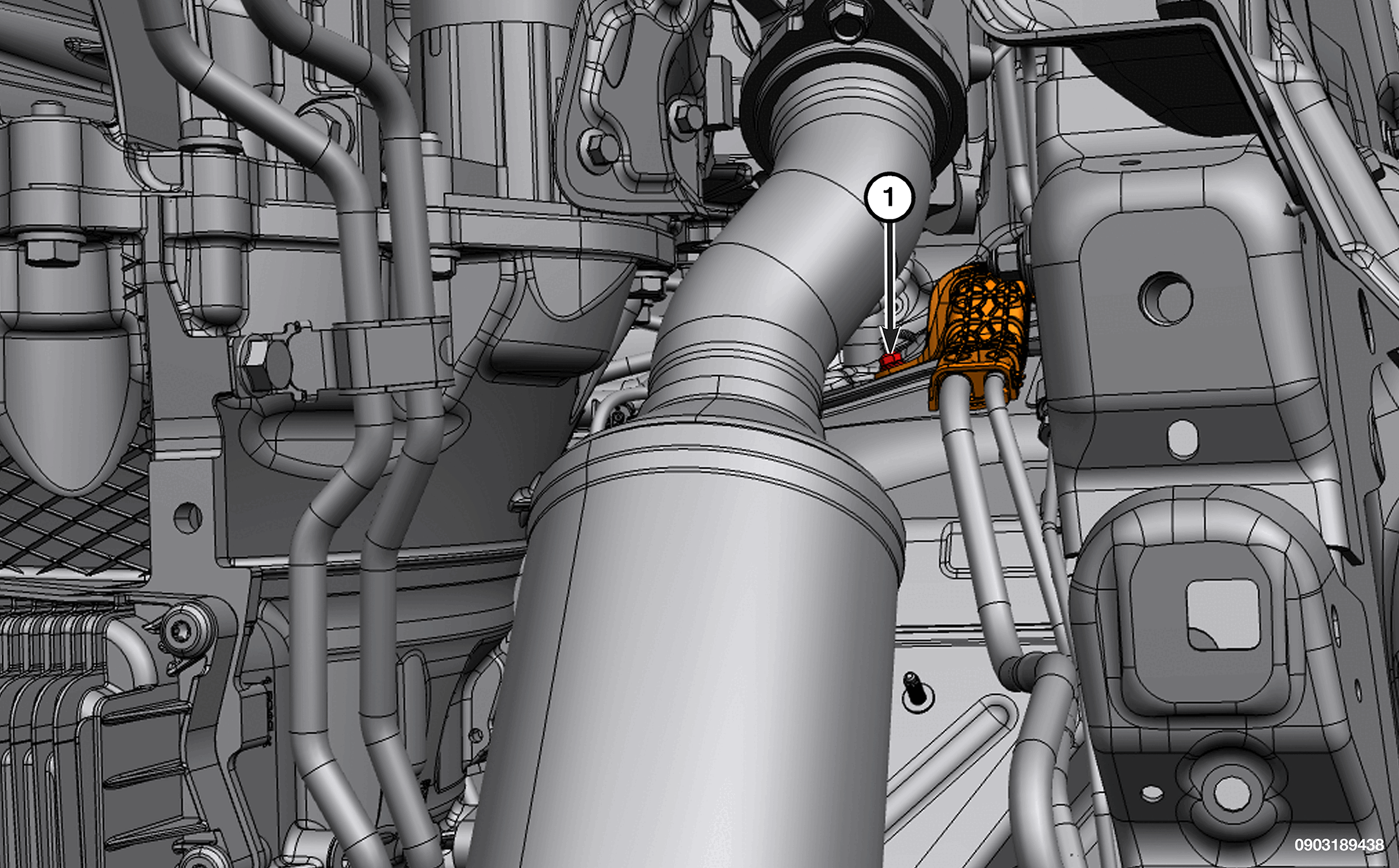

TORQUE SPECIFICATIONS - FUEL SYSTEM
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|---|
| 1 | Fuel Line Bracket to Bulkhead | 9 N.m (80 In. Lbs.) | - |
TORQUE SPECIFICATIONS - FUEL SYSTEM
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|---|
| - | Accelerator Pedal to Bulkhead Nuts | 9 N.m (80 In. Lbs.) | - |
| - | Accelerator Pedal to Bracket Bolt (RHD) | 5 N.m (44 In. Lbs.) | - |
| - | Fuel Rail Bolts | 8 N.m (71 In. Lbs.) | - |
