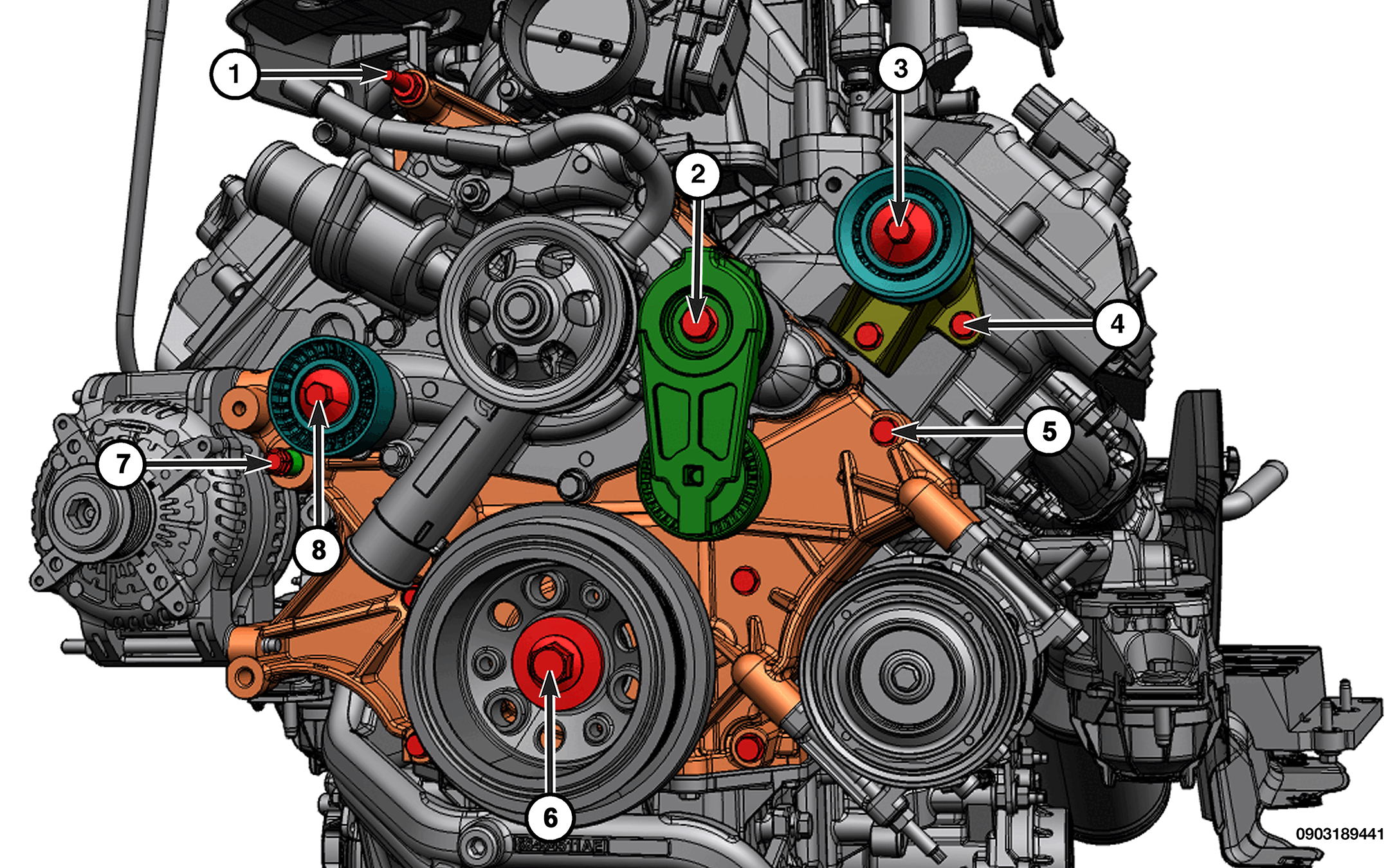

TORQUE SPECIFICATIONS - FRONT ENGINE
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|---|
| 1 | Timing Chain Cover Stud Bolts | 28 N.m (21 Ft. Lbs.) | - |
| 2 | Belt Tensioner Bolt | 55 N.m (41 Ft. Lbs.) | - |
| 3 | Idler Pulley Bolt | 29 N.m (21 Ft. Lbs.) | - |
| 4 | Idler Pulley Bracket Bolts | 29 N.m (21 Ft. Lbs.) | - |
| 5 | Timing Chain Cover Bolts | 28 N.m (21 Ft. Lbs.) | - |
| 6 | Vibration Damper Bolt | 185 N.m (136 Ft. Lbs.) | - |
| 7 | Timing Chain Cover Slide Bushing Bolt | 25 N.m (18 Ft. Lbs.) | - |
| 8 | Idler Pulley Bolt | 55 N.m (41 Ft. Lbs.) | - |
