Torque Specifications - Engine Sensors
WARNING: This page is about a different variant/trim than selected.

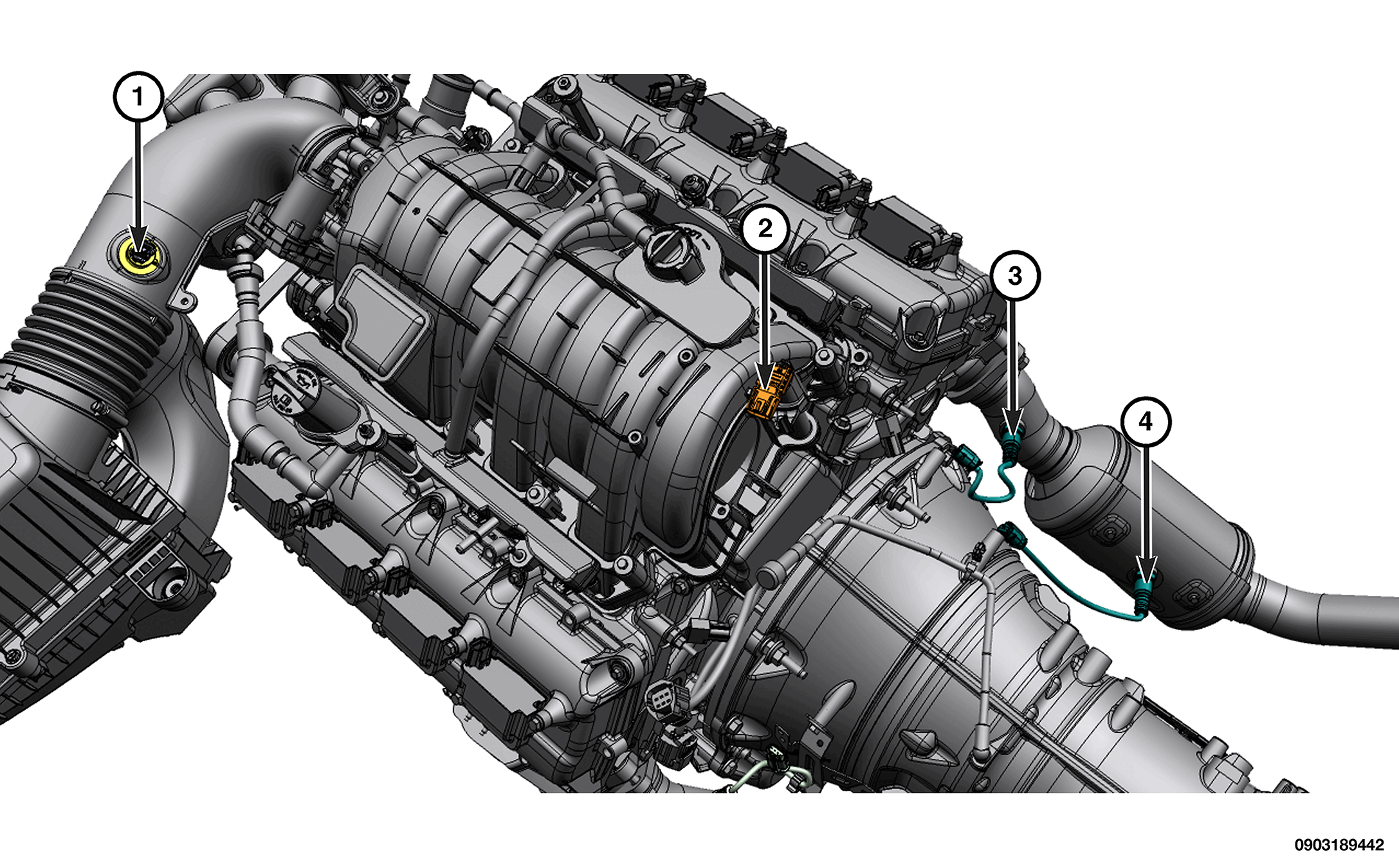

TORQUE SPECIFICATIONS - ENGINE SENSORS
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|---|
| 1 | Intake Air Temperature Sensor | 1/4 Turn | - |
| 2 | MAP Sensor | 1/4 Turn | - |
| 3 | Upstream Oxygen Sensors | 50 N.m (37 Ft. Lbs.) | - |
| 4 | Down stream Oxygen Sensors | 50 N.m (37 Ft. Lbs.) | - |

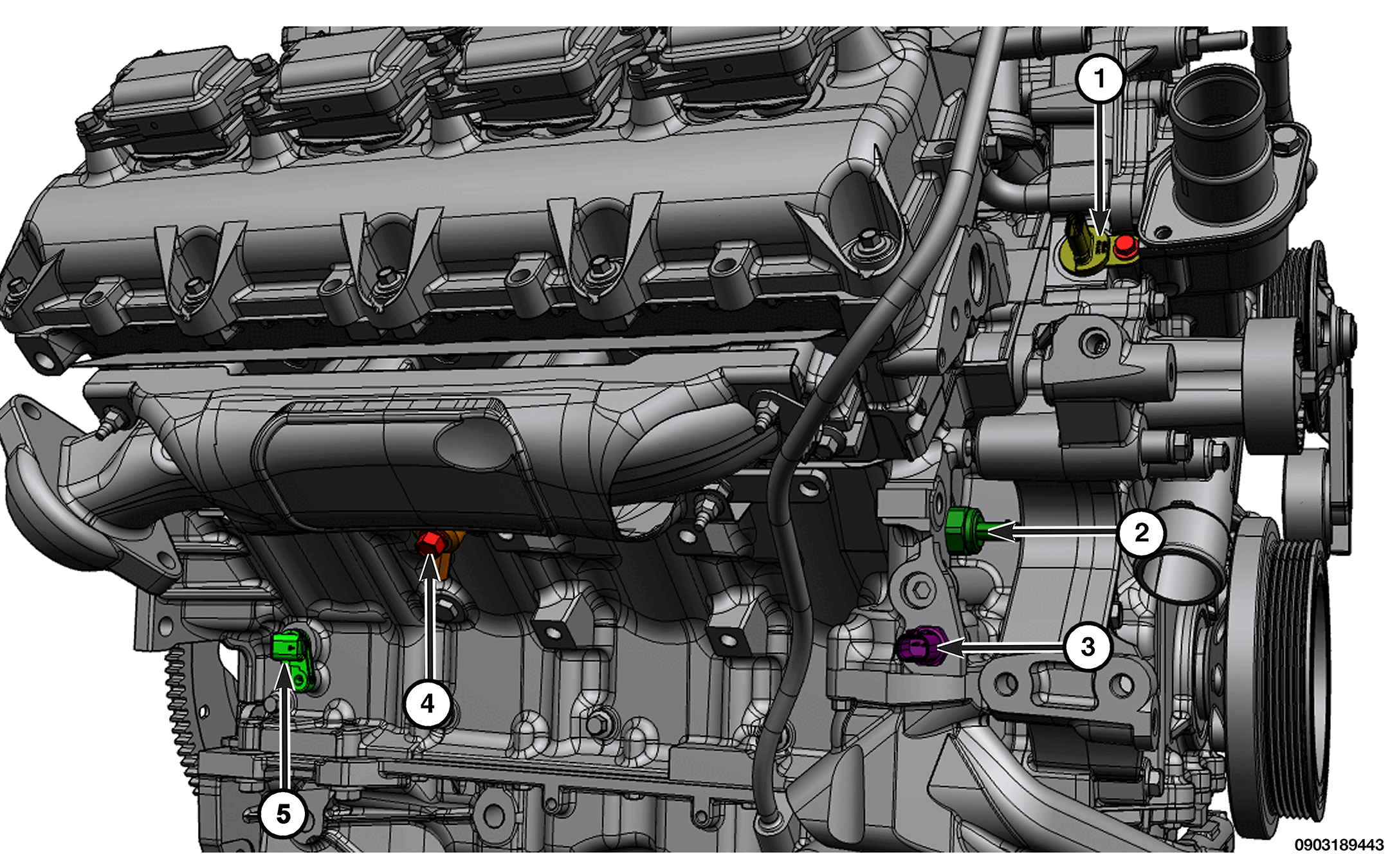

TORQUE SPECIFICATIONS - ENGINE SENSORS
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|---|
| 1 | Camshaft Position (CMP) Sensor | 9 N.m (80 In. Lbs.) | - |
| 2 | Engine Oil Temperature Sensor | 50 N.m (37 Ft. Lbs.) | - |
| 3 | Engine Oil Pressure / Temperature Sensor | 15 N.m (11 Ft. Lbs.) | - |
| 4 | Knock Sensor | 28 N.m (21 Ft. Lbs.) | - |
| 5 | Crankshaft Position (CKP) Sensor | 12 N.m (9 Ft. Lbs.) | - |
| - | Engine Coolant Temperature Sensor | 31 N.m (23 Ft. Lbs.) | - |
