Torque Specifications - Engine Mounts
WARNING: This page is about a different variant/trim than selected.

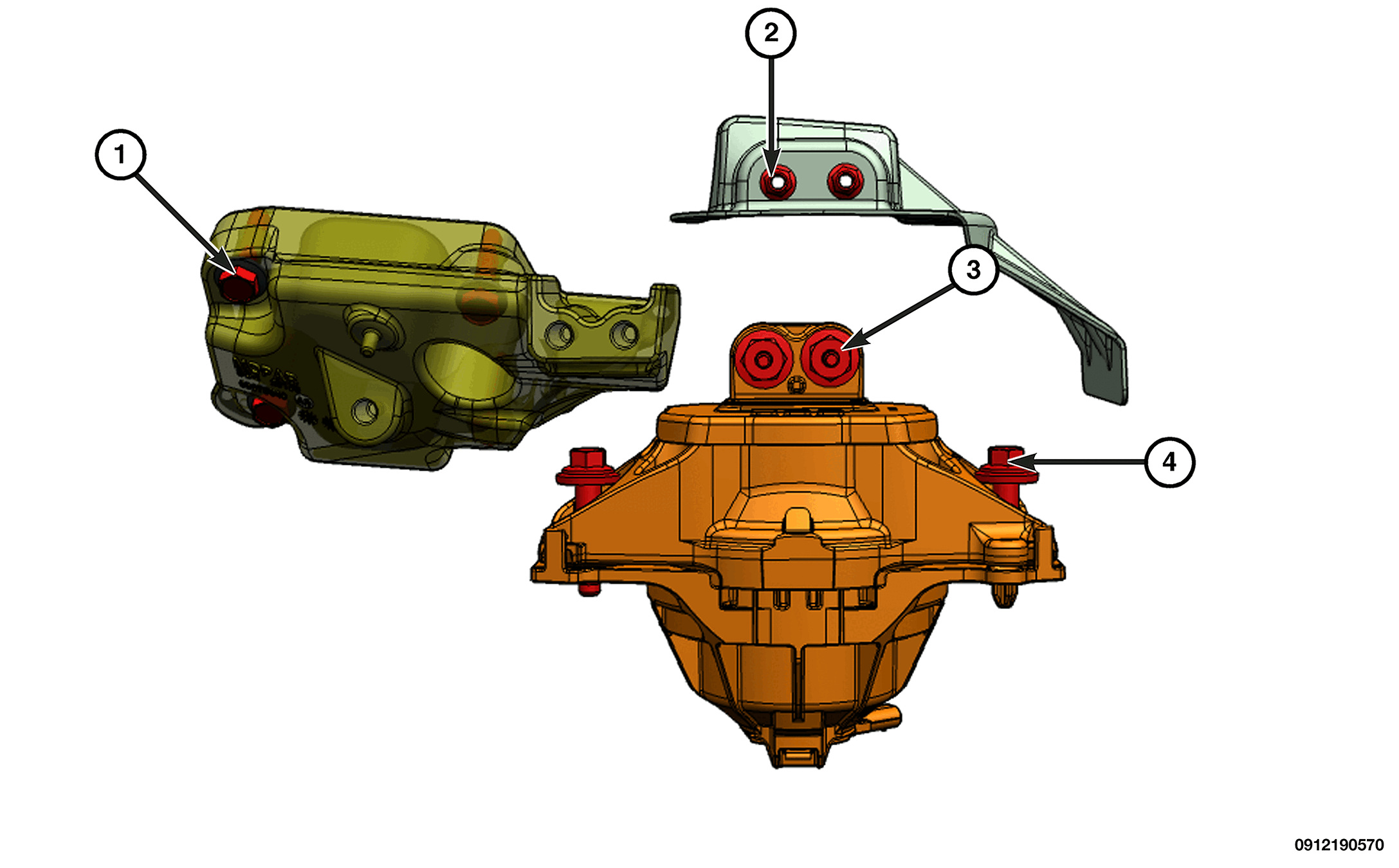

RIGHT SIDE ENGINE MOUNT
TORQUE SPECIFICATIONS - ENGINE MOUNTS
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|---|
| 1 | Engine Mount to Bracket Stud Bolts | 63 N.m (46 Ft. Lbs.) | - |
| 2 | Engine Mount Heat Shield Nut | 11 N.m (8 Ft. Lbs.) | - |
| 3 | Engine Mount Bracket to Block Bolts | 63 N.m (46 Ft. Lbs.) | - |
| 4 | Engine Mount to Cradle Bolts | 63 N.m (46 Ft. Lbs.) | - |

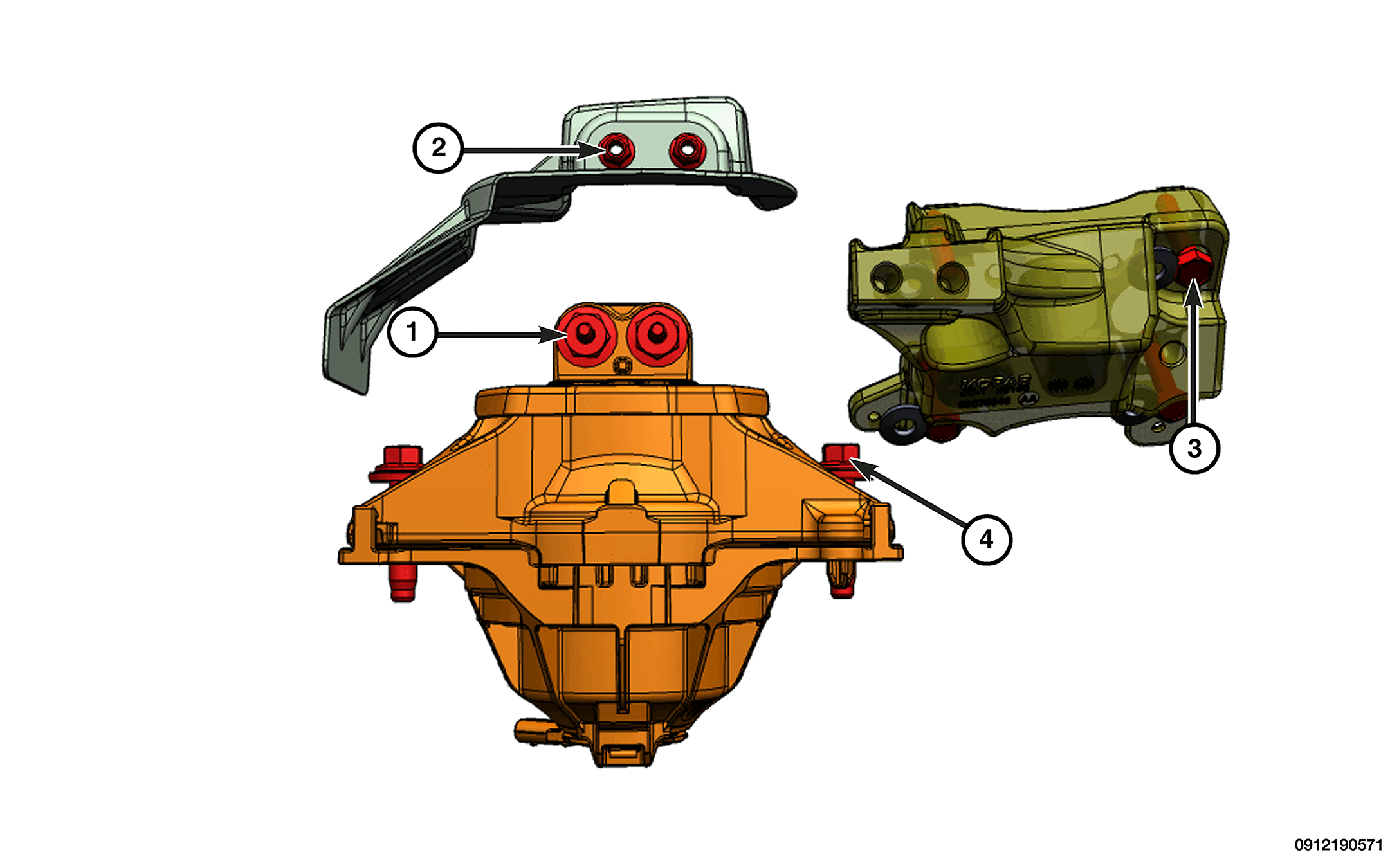

LEFT SIDE ENGINE MOUNT
TORQUE SPECIFICATIONS - ENGINE MOUNTS
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|---|
| 1 | Engine Mount Bracket to Block Bolts | 63 N.m (46 Ft. Lbs.) | - |
| 2 | Engine Mount Heat Shield Nut | 11 N.m (8 Ft. Lbs.) | - |
| 3 | Engine Mount to Bracket Stud Bolts | 63 N.m (46 Ft. Lbs.) | - |
| 4 | Engine Mount to Cradle Bolts | 63 N.m (46 Ft. Lbs.) | - |
