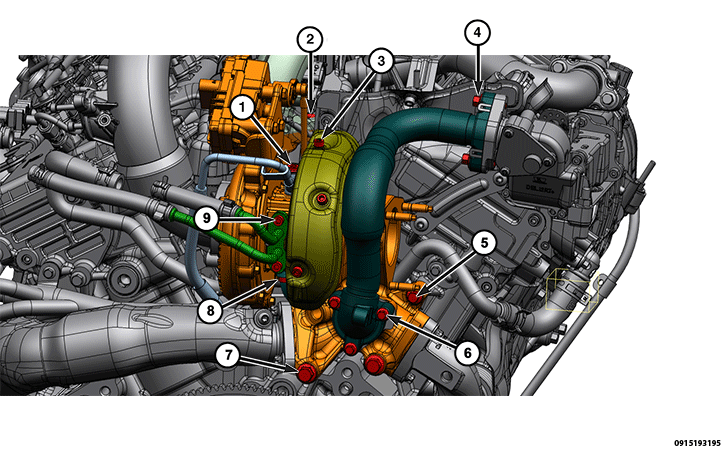

TORQUE SPECIFICATIONS - TURBOCHARGER
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENT |
|---|---|---|---|
| 1 | Turbocharger Oil Supply Line at Turbocharger Banjo Bolt | 25 N.m (18 Ft. Lbs.) | - |
| 2 | Turbocharger Inlet Elbow Bolts | 10 N.m (89 In. Lbs.) | - |
| 3 | Turbocharger Heat Shield Bolt | 11 N.m (8 Ft. Lbs.) | - |
| 4 | Turbocharger Exhaust Tube-to-EGR Cooler Bolts | 25 N.m (18 Ft. Lbs.) | - |
| 5 | Turbocharger to Cylinder Head Bolt | 25 N.m (18 Ft. Lbs.) | - |
| 6 | Turbocharger Exhaust Tube-to-EGR Cooler Bolts | 25 N.m (18 Ft. Lbs.) | - |
| 7 | Turbocharger to Engine Block Bolt | 55 N.m (41 Ft. Lbs.) | - |
| 8 | Diesel Particulate Filter (DPF) Elbow to Turbocharger Nuts | 28 N.m (21 Ft. Lbs.) | - |
| 9 | Turbocharger Oil Return Line Bolts | 13 N.m (10 Ft. Lbs.) | - |
| - | Charge Air Cooler Bolts | 20 N.m (15 Ft. Lbs.) | - |
| - | Charge Air Cooler Hose Support Bracket Bolt | 11 N.m (8 Ft. Lbs.) | - |
| - | Charge Air Cooler Hose Clamp | 6 N.m (53 In. Lbs.) | - |
| - | Charge Air Cooler Hose Clamp at Resonator | 5 N.m (44 In. Lbs.) | - |
| - | Turbocharger Coolant Tube Banjo Bolt | 35 N.m (26 Ft. Lbs.) | - |
| - | Turbocharger Oil Supply Line Bolt | 35 N.m (26 Ft. Lbs.) | - |
