Fuel System
WARNING: This page is about a different variant/trim than selected.

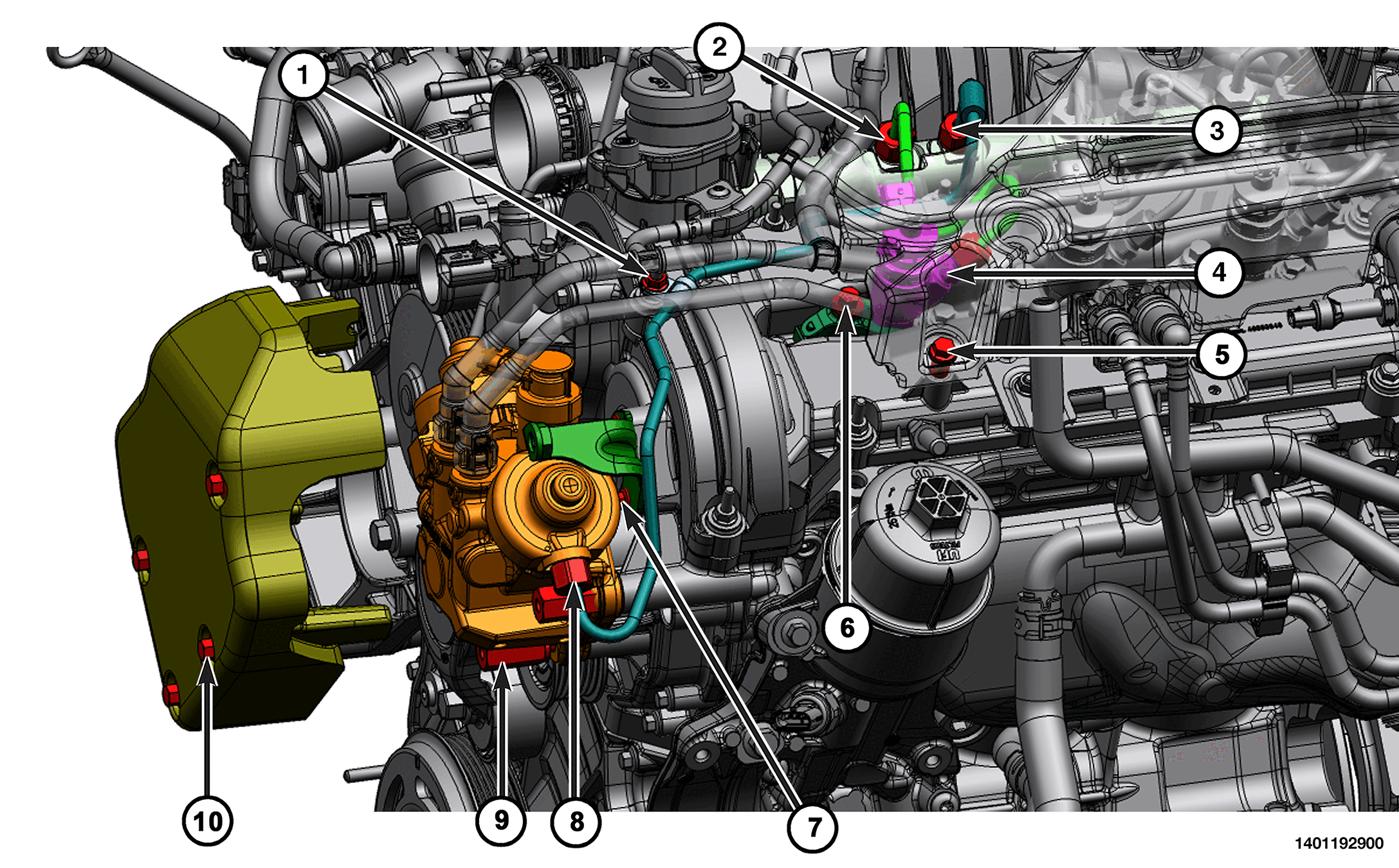

TORQUE SPECIFICATIONS - FUEL SYSTEM (1 OF 2)
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENT |
|---|---|---|---|
| 1 | High Pressure to Valve Cover Bracket Nut | 8 N.m (71 In. Lbs.) | - |
| 2 | High Pressure Pump Fuel Tube Union Nut at Fuel Rail | 11 N.m (8 Ft. Lbs.) + 75° | - |
| 3 | Fuel Tube Union Nut at Fuel Rail | 11 N.m (8 Ft. Lbs.) + 75° | - |
| 4 | Fuel Tube Union Nut at Fuel Injector | 11 N.m (8 Ft. Lbs.) + 75° | - |
| 5 | Fuel Injector NVH Cover Bolt | 5 N.m (44 In. Lbs.) | - |
| 6 | Fuel Injector Tensioning Clamp Bolt | 33 N.m (24 Ft. Lbs.) | - |
| 7 | High Pressure Pump Cover Bracket Bolts | 8 N.m (71 In. Lbs.) | - |
| 8 | High Pressure Pump Fuel Tube Union Nut at High Pressure Pump | 11 N.m (8 Ft. Lbs.) + 75° | - |
| 9 | Fuel Injection Pump Bolts | 25 N.m (18 Ft. Lbs.) | - |
| 10 | Fuel Injection Pump Blocker Plate Bolts | 25 N.m (18 Ft. Lbs.) | - |
| - | Cascade Overflow Valve | 18 N.m (13 Ft. Lbs.) | - |
| - | Fuel Injection Pump Gear Nut | 50 N.m (37 Ft. Lbs.) | - |
| - | Fuel Pressure Regulator | Torque Procedure:
|
- |
| - | Fuel Quantity Solenoid Bolts | Torque Procedure:
|
- |
| - | Fuel Rail Bolt | 25 N.m (18 Ft. Lbs.) | - |
| - | Filler Tube Ground Wire Nut | 15 N.m (11 Ft. Lbs.) | - |
| High Pressure Fuel Tube support Bracket Bolt | 11 N.m (8 Ft. Lbs.) | - |

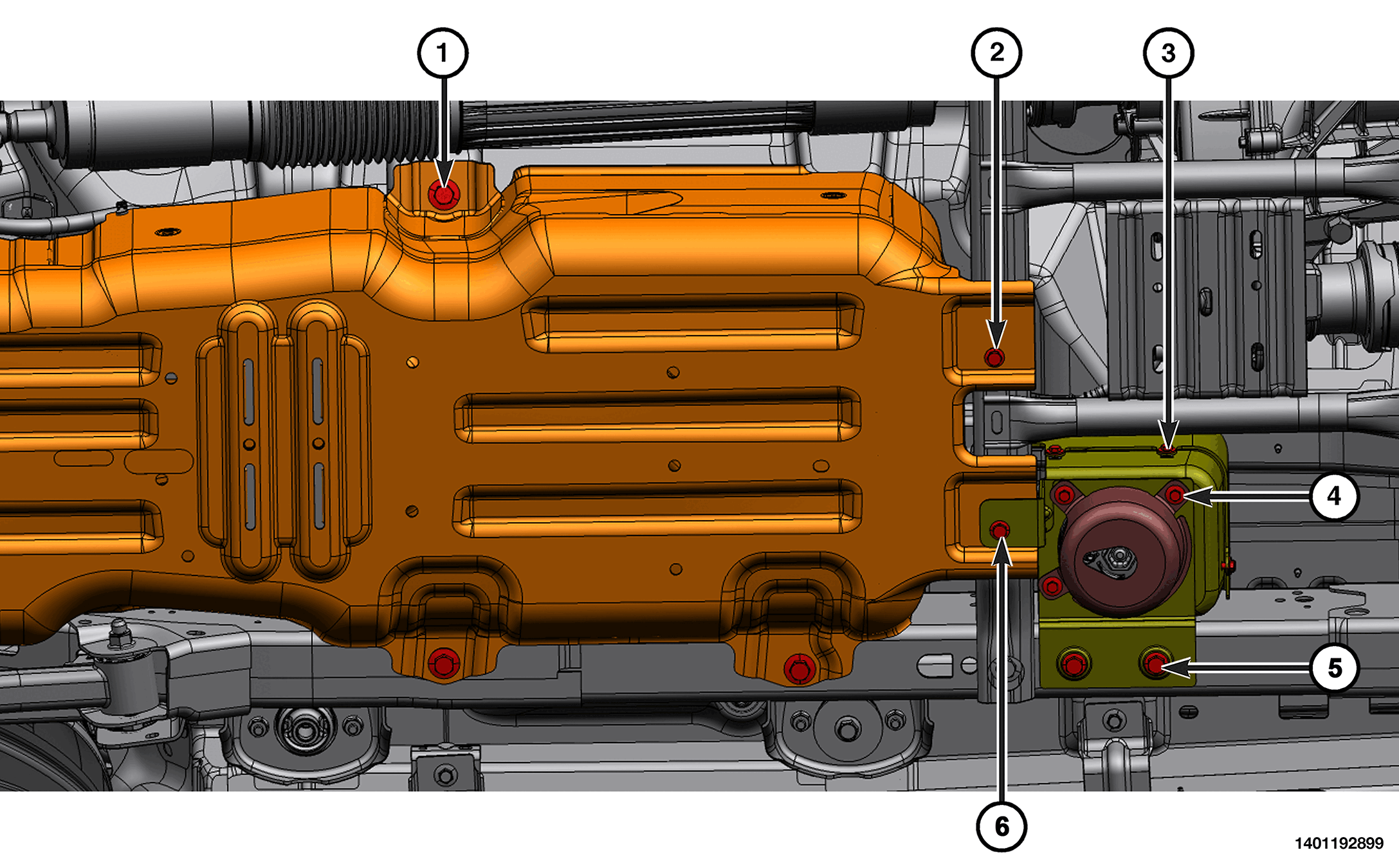

TORQUE SPECIFICATIONS - FUEL SYSTEM (2 OF 2)
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENT |
|---|---|---|---|
| 1 | Fuel Tank Skid Plate to Frame Bolts | 54 N.m (40 Ft. Lbs.) | - |
| 2 | Fuel Tank Skid Plate to Crossmember Bolts | 25 N.m (18 Ft. Lbs.) | - |
| 3 | Fuel Filter/Water Separator Bottom Skid Plate Bolts | 9 N.m (80 In. Lbs.) | - |
| 4 | Fuel Filter/Water Separator Side Shield Bolt | 6 N.m (53 In. Lbs.) | - |
| 5 | Fuel Filter/Water Separator Bracket to Frame Bolts | 30 N.m (22 Ft. Lbs.) | - |
| 6 | Fuel Filter/Water Separator Bracket to Fuel Tank Shield Bolt | 25 N.m (18 Ft. Lbs.) | - |
| - | Fuel Filler to Body Bolt | 8 N.m (71 In. Lbs.) | - |
| - | Fuel Bundle Clip Nuts | 20 N.m (15 Ft. Lbs.) | - |
