Engine Sensors
WARNING: This page is about a different variant/trim than selected.

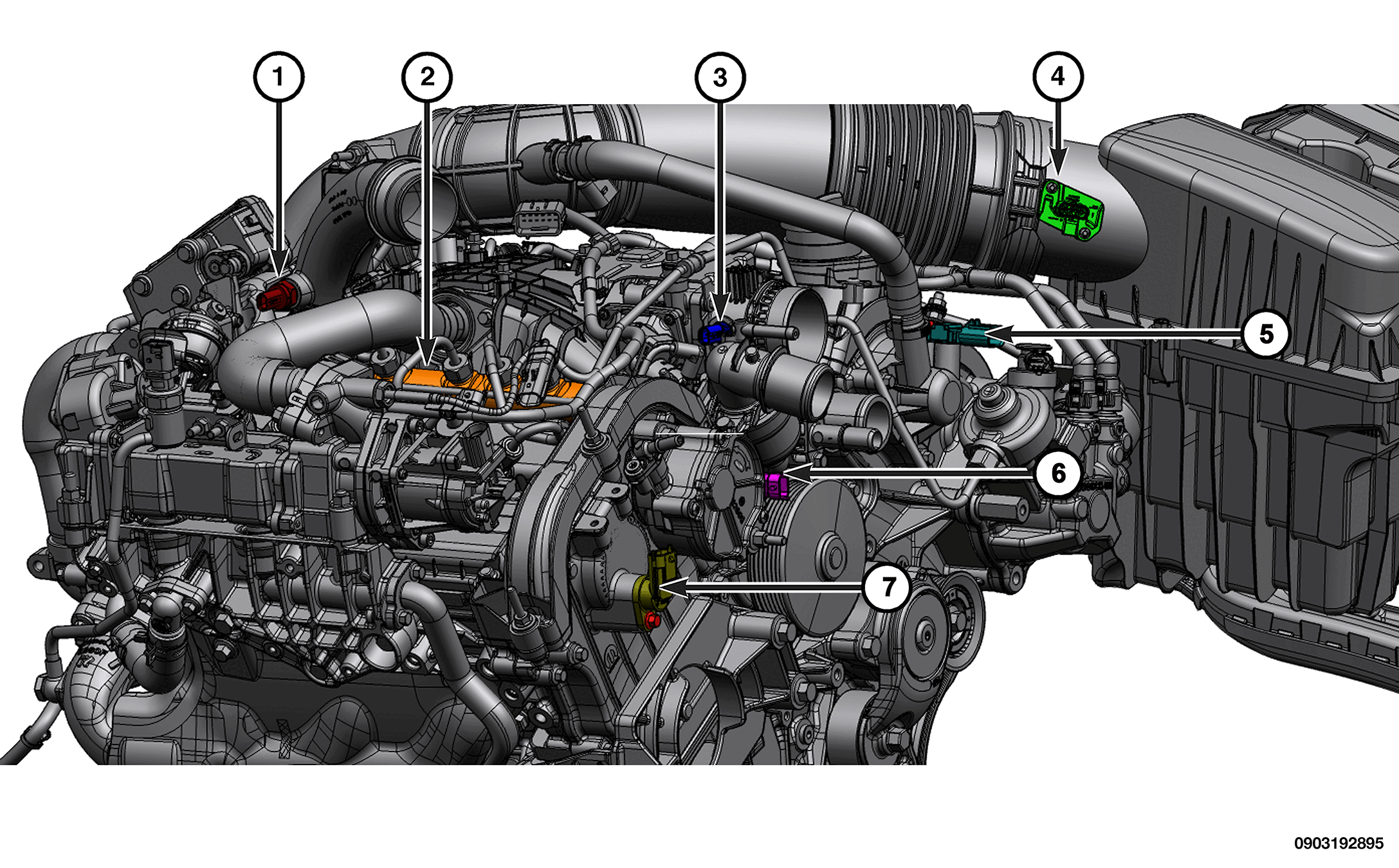

TORQUE SPECIFICATIONS - ENGINE SENSORS
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENT |
|---|---|---|---|
| 1 | Inlet Air Temperature (IAT) Sensor | 20 N.m (15 Ft. Lbs.) | - |
| 2 | Fuel Pressure Sensor | Tighten Securely | - |
| 3 | Outlet Air Temperature (IAT) Sensor | Turn Clockwise 1/4 to Lock | - |
| 4 | MAF Sensor | Tighten Securely | - |
| 5 | Crankcase Pressure Sensor | Tighten Securely | - |
| 6 | Engine Coolant Temperature (ECT) Sensor | 11 N.m (8 Ft. Lbs.) | - |
| 7 | Camshaft Position Sensor Bolt | 8 N.m (71 In. Lbs.) | - |
| - | Boost Pressure Sensor | Tighten Securely | - |
| - | Crankshaft Position (CKP) Sensor Bolt | 6 N.m (53 In. Lbs.) | - |
| - | Crankshaft Position Sensor Wire Harness Connector Bracket Bolt | 8 N.m (71 In. Lbs.) | - |
| - | EGR Temperature Sensor | 25 N.m (18 Ft. Lbs.) | - |
| - | Engine Oil Pressure (EOP) Sensor | 20 N.m (15 Ft. Lbs.) | - |
| - | Engine Oil Temperature (EOT) Sensor | 20 N.m (15 Ft. Lbs.) | - |
| - | Exhaust Pressure Sensor | 20 N.m (15 Ft. Lbs.) | - |
| - | Exhaust Pressure Sensor Tube Banjo Bolt | 28 N.m (21 Ft. Lbs.) | - |
| - | Exhaust Pressure Sensor Tube Bracket Bolts | 11 N.m (8 Ft. Lbs.) | - |
| - | Exhaust Temperature Sensor | 45 N.m (33 Ft. Lbs.) | - |
| - | Fuel Pressure Sensor | 70 N.m (52 Ft. Lbs.) | - |
| - | Oxygen (O2) Sensor | 50 N.m (37 Ft. Lbs.) | - |
| - | Delta Pressure Sensor | Tighten Securely | - |
